Slėgio bandymo siurbliai

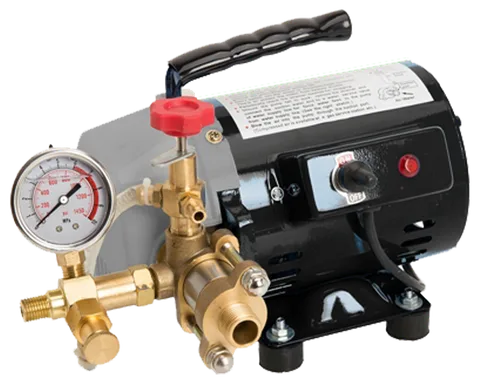

Slėgio bandymo siurblys, arba slėgio tikrinimo siurblys, pakelia slėgį vamzdynų sistemose, kad pagal manometro rodmenis galėtumėte patikrinti jų sandarumą. Kataloge rasite rankinį IBO siurblį PRO 50 ir elektrinį PR AUTO, kuris pasiekia didesnį slėgį ir gali pripildyti sistemą. Kaip pasirinkti
Kam reikalingas slėgio bandymo siurblys?
Slėgio tikrinimo siurblys pakelia slėgį naujoje arba suremontuotoje sistemoje, o manometras leidžia stebėti, ar ji išlaiko slėgį. Taip atliekamas hidraulinis vandentiekio ir šildymo sistemų bandymas, o slėgio bandymo siurblys yra įprastas montuotojo įrankis. Šie siurbliai taip pat naudojami katilų, slėginių talpų ir vamzdynų sandarumui tikrinti.
PR AUTO / PRO 50 tinka šiems darbams:
- Vandentiekio, šildymo, suslėgto oro ir alyvos vamzdynų bandymams. Siurblys į sistemą tiekia švarų vandenį, o ne orą ar alyvą.
- Katilų ir slėginių talpų bandymams gamyboje.
- Saulės kolektorių sistemoms pripildyti ir antifrizui į esamą šildymo sistemą įleisti.
Rankinis PRO 50 ar elektrinis PR AUTO: kurį rinktis?
Rankinis slėgio tikrinimo siurblys PRO 50 veikia be elektros, pasiekia 50 bar ir vienu svirties judesiu tiekia 45 ml vandens. PR AUTO veikia prijungtas prie 230 V tinklo, pasiekia 60 bar, tiekia 2.9 l/min ir gali ne tik sukelti bandymo slėgį, bet ir pripildyti sistemą.
| Parametras | PRO 50 | PR AUTO |
|---|---|---|
| Pavara | Rankinė svirtis | 0.25 kW elektrinis variklis, 230 V |
| Didžiausias slėgis | 50 bar | 60 bar |
| Našumas | 45 ml vienu judesiu | 2.9 l/min |
| Sistemos pripildymas | Tik galutiniam vandens kiekiui papildyti ir slėgiui sukelti | Gali pripildyti sistemą |
| Vandens talpa | 12 l talpos korpusas | Atskira skysčio talpa |
Mūsų vertinimu, PRO 50 verta rinktis, kai objekte nėra elektros arba po remonto reikia atlikti vieną bandymą, o PR AUTO naudingesnis pripildant saulės kolektorių kontūrus, įleidžiant antifrizą arba reguliariai atliekant bandymus. Naudodami PRO 50, sistemą pirmiausia pripildykite iš vandentiekio ar kito našesnio šaltinio.
Kaip atliekamas sistemos slėgio bandymas?
Bandymui prijunkite slėgio žarną, pripildykite sistemą vandens ir kelkite slėgį stebėdami manometrą. Naudodami PRO 50 atidarykite V1, uždarykite V2, pumpuokite ir, pasiekę reikiamą slėgį, uždarykite V1. Naudodami PR AUTO pirmiausia atlaisvinkite reguliavimo varžtą, paleidę siurblį patikrinkite grįžtamąjį srautą per persipylimo žarną, tada varžtu nustatykite slėgį.
- Jei naudodami PRO 50 viršijote reikiamą slėgį, atsargiai atidarykite V2. Baigę bandymą atidarykite V1 ir V2, kad sumažintumėte slėgį ir išleistumėte vandens perteklių.
- Prieš pirmą kartą paleisdami PR AUTO, nupjaukite manometro nuorinimo antgalio galiuką. Jei vanduo negrįžta persipylimo žarna, siurblį iš karto išjunkite.
- PR AUTO manometro saugi darbinė zona siekia 6 MPa. Raudonos 6-10 MPa zonos nenaudokite.
- Prieš atjungdami PR AUTO aukšto slėgio žarną, išjunkite siurblį ir atlaisvinkite išleidimo varžtą.
Bandymo slėgį ir jo išlaikymo laiką nustato sistemos projektas, įrangos gamintojo instrukcija arba montuotojas.
Kokio vandens reikia ir kaip prižiūrėti siurblį?
Naudokite švarų, geriausia filtruotą vandenį. Smėlis ir dulkės greitai sudėvi darbines dalis, pavyzdžiui, PRO 50 stūmoklį ir sandariklius. PR AUTO skirtas ne aukštesnės kaip 35 °C temperatūros vandeniui, negali veikti sausa eiga ir netinka sūriems, degiems, ėsdinantiems ar naftos produktų turintiems skysčiams.
- Su PR AUTO visada naudokite įsiurbimo filtrą. Siurblį junkite į įžemintą 230 V lizdą naudodami liekamosios srovės įtaisą, kurio vardinė liekamoji srovė ne didesnė kaip 30 mA.
- Po darbo PRO 50 išplaukite vandeniu ir reguliariai tepkite vandeniui atspariu silikoniniu tepalu per cilindro tepimo tašką.
- Prieš šalčius visiškai ištuštinkite siurblį. Viduje užšalęs vanduo gali pažeisti siurblį, o PRO 50 atveju net susprogdinti cilindrą.
Jei reikia pašalinti nuosėdas ar teršalus, tinkamos įrangos rasite kategorijoje Šildymo sistemų plovimas. Mūsų vertinimu, didesnėms uždarosioms sistemoms pripildyti, praplauti ir nuorinti vandeniu arba glikolio mišiniu labiau tinka Pildymo ir plovimo stotelė su siurbliu AJ.
Dažniausiai užduodami klausimai
Kokį slėgį pasiekia slėgio bandymo siurbliai?
PRO 50 pakelia slėgį iki 50 bar (5 MPa). PR AUTO pakelia slėgį iki 60 bar, o jo manometro saugi darbinė zona pažymėta iki 6 MPa.
Ar PR AUTO gali pripildyti šildymo ar saulės kolektorių sistemą?
Taip. PR AUTO tiekia 2.9 l/min ir gali pripildyti sistemą vandens. Saulės kolektorių sistemų pripildymas yra viena iš numatytų jo paskirčių.
Ar slėgio bandymo siurbliu galima įleisti antifrizą?
Taip, šiais siurbliais galima įleisti antifrizą į esamą šildymo sistemą. Naudojant PR AUTO, skysčio temperatūra negali viršyti 35 °C.
Kodėl PRO 50 nepripildo visos sistemos?
PRO 50 vienu svirties judesiu tiekia 45 ml vandens. Pirmiausia sistemą reikia pripildyti iš našesnio vandens šaltinio, o rankinį siurblį naudoti galutiniam vandens kiekiui papildyti ir bandymo slėgiui sukelti.
Kokiu slėgiu bandyti sistemą?
Mūsų vertinimu, bandymo slėgį ir trukmę nustato sistemos projektas, įrangos gamintojo nurodymai arba montuotojas. Siurblio didžiausias slėgis turi būti didesnis už numatytą bandymo slėgį: PRO 50 pakelia slėgį iki 50 bar, PR AUTO - iki 60 bar.
Padėsime parinkti
Pasakykite, kokią sistemą bandysite, kokį slėgį numato jos projektas ar įrangos gamintojas ir ar objekte yra 230 V maitinimas. Taip pat nurodykite, ar siurblys turės tik sukelti bandymo slėgį, ar ir pripildyti sistemą vandens arba antifrizo.
