Staklių aušinimo skysčio siurbliai
Staklių aušinimo skysčio siurblys tiekia emulsiją arba alyvą metalo apdirbimo staklėse, o jo hidraulinė dalis montuojama bake. Kataloge rasite IPRO COLP 3~400 V siurblius, kurių galia ir ilgis parenkami pagal sistemos parametrus bei bako gylį. Kaip pasirinkti
Serijos darbo sritisVisa kategorijaAšys: debitas Q ir kėlimas H, taškas: Jūsų darbo taškas
Kam skirtas staklių aušinimo skysčio siurblys?

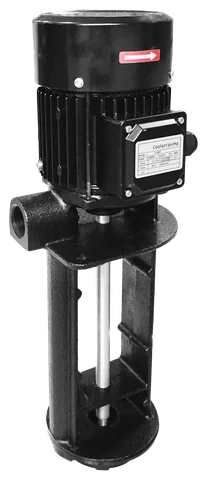

IPRO COLP siurbliai tiekia tepimo ir aušinimo emulsiją arba alyvą metalo apdirbimo ir frezavimo staklėse. Siurblys vertikaliai tvirtinamas prie bako dangčio: hidraulinė dalis lieka skystyje, o ventiliatoriumi aušinamas variklis - virš dangčio. Tai profesionali IPRO linija verslui ir pramonei.
Tarp variklio flanšo ir bako dangčio montuojama guminė tarpinė. Ji sandarina jungtį ir slopina bako vibraciją. Siurbiamam skysčiui taikomos šios ribos:
- skysčio temperatūra - iki 90 °C;
- klampa - iki 150 mm²/s;
- priemaišų skersmuo - iki 1 mm;
- kietųjų dalelių kiekis - iki 10 %.
Kaip parinkti COLP pagal našumą, pakėlimo aukštį ir bako gylį?
Pirmiausia įvertinkite staklėms reikalingą našumą ir pakėlimo aukštį. Pagal šiuos parametrus pasirenkamas COLP dydis, o pagal bako gylį - siurblio aukštis. Skysčio lygis turi likti bent 20 mm žemiau flanšo ir nenukristi žemiau konkrečiam dydžiui nustatytos ribos.
| Modelis | Didžiausias našumas | Didžiausias pakėlimo aukštis | Aukštis H |
|---|---|---|---|
| COLP 1-150 T | 1.98 m³/h | 4.5 m | 369 mm |
| COLP 1-180 T | 1.98 m³/h | 4.5 m | 399 mm |
| COLP 2-180 T | 4.02 m³/h | 8.5 m | 398 mm |
| COLP 2-250 T | 4.02 m³/h | 8.5 m | 468 mm |
| COLP 3-180 T | 6 m³/h | 8.5 m | 398 mm |
| COLP 3-250 T | 6 m³/h | 8.5 m | 468 mm |
| COLP 4-250 T | 7.98 m³/h | 10 m | 468 mm |
| COLP 4-280 T | 7.98 m³/h | 10 m | 498 mm |
Lentelėje pateikti našumo ir pakėlimo aukščio rodikliai yra didžiausios vertės pagal gamintojo duomenis. COLP 1 ir COLP 2 siurblių jungtis yra G½, COLP 3 - G¾, COLP 4 - G1. Minimalus skysčio lygis nuo siurblio apačios yra 50 mm COLP 1 ir COLP 2 siurbliams, 60 mm COLP 3 ir 70 mm COLP 4 siurbliams.
Kaip prijungti ir prižiūrėti COLP siurblį?
COLP siurbliams reikia įžeminto trifazio 400 V / 50 Hz maitinimo. Variklį galima jungti žvaigžde arba trikampiu, o fazes reikia sujungti taip, kad velenas suktųsi rodykle ant variklio korpuso pažymėta kryptimi. Taip pat reikia variklio apsaugos automato, nustatyto pagal vardinę srovę, ir 30 mA nuotėkio relės.
Virš variklio ventiliatoriaus oro įleidimo angos palikite bent 100 mm laisvos vietos. Variklį saugokite nuo vandens, kondensato ir purškiamų skysčių. Jei nešvarumai užblokuoja darbaratį, pirmiausia atjunkite maitinimą, tada išvalykite darbaračio kamerą.
Kada COLP siurblys netinka?
COLP netinka koroziją sukeliantiems, degiems, sprogiems ar kitiems medžiagas ardantiems skysčiams, maisto produktams ir sūriam vandeniui. Jo nereikėtų rinktis, jei dalelės yra didesnės nei 1 mm, kietųjų dalelių kiekis viršija 10 % arba skysčio klampa ar temperatūra viršija nustatytas ribas. Vienfazio COLP modelio šiame kataloge nėra.
Maisto produktams ir CIP plovimo skysčiams skirti maisto pramonės siurbliai. Vandeniui cirkuliuoti pastatų ar įrenginių šildymo ir vėsinimo sistemose tinka linijiniai cirkuliaciniai siurbliai. Automobilių variklių aušinimo skysčio siurblių šiame kataloge nėra.
Dažniausiai užduodami klausimai
Ar COLP siurblį galima jungti į 230 V lizdą?
Ne. COLP modeliams reikia įžeminto trifazio 400 V / 50 Hz maitinimo.
Kokio dydžio drožlės ir priemaišos leidžiamos emulsijoje?
Priemaišų skersmuo gali būti iki 1 mm, o bendras kietųjų dalelių kiekis - iki 10 %.
Ar COLP tinka alyvai?
Taip. Siurblys skirtas tepimo ir aušinimo emulsijoms bei alyvoms, kurių klampa neviršija 150 mm²/s, o temperatūra - 90 °C.
Koks skysčio lygis turi būti bake?
Aukščiausias skysčio lygis turi likti bent 20 mm žemiau siurblio flanšo. Nuo siurblio apačios iki skysčio paviršiaus turi būti bent 50 mm COLP 1 ir COLP 2 siurbliams, 60 mm COLP 3 ir 70 mm COLP 4 siurbliams.
Kaip parinkti siurblio ilgį?
Vienodos galios COLP modeliai būna skirtingo aukščio H, todėl siurblį galima parinkti pagal bako gylį. Rinkitės tokį, su kuriuo bake bus išlaikytos abi leistinos skysčio lygio ribos.
