Kolektoriai

Kam reikalingas kolektorius siurblių grupei?

Kai du ar trys siurbliai veikia vienoje hidroforo grupėje, įsiurbimo kolektorius iš bendro vamzdžio paskirsto vandenį siurbliams, o slėginis kolektorius surenka jų srautą į vieną tiekimo liniją. Taip visa grupė turi vieną įvadą ir vieną išvadą.

Gamintojo lentelėse pateikti kolektoriai dviejų ir trijų siurblių grupėms. Slėginiai modeliai skiriasi pagal tai, ar grupėje montuojami horizontalūs, ar vertikalūs siurbliai.

• Slėginis kolektorius skirtas kelių siurblių grupės slėginei linijai, o įsiurbimo modeliai pateikti atskiroje serijoje.
• Slėginiame arba įsiurbimo kolektoriuje gali būti ¼" arba ½" vidinio sriegio anga manometrui.

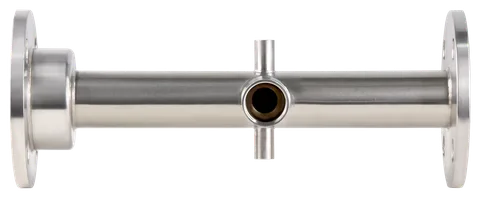

• Slėginis kolektorius vienam siurbliui skirtas vieno siurblio slėginei linijai su DN40-DN100 flanšine jungtimi.

Kuo skiriasi slėginis ir įsiurbimo kolektorius?

Įsiurbimo kolektorius montuojamas prieš siurblius ir tiekia jiems vandenį iš vieno bendro vamzdžio. Slėginis kolektorius montuojamas po siurblių ir sujungia jų srautus į bendrą tiekimo liniją. Gamintojo dokumentacijoje nurodytų modelių atšakos į siurblius turi 1"-3" išorinį sriegį. Slėginiai kolektoriai gaminami horizontalių ir vertikalių siurblių grupėms, o kai kurie dviejų siurblių modeliai viršuje turi papildomas 1" vidinio sriegio jungtis.

Serijoje Įsiurbimo kolektorius rasite gamintojo dokumentacijoje nurodytus 1½"-3" ir DN100 modelius dviem arba trims siurbliams, taip pat didelius 5"-8" modelius trims arba keturiems siurbliams. Didelių 5" ir 6" modelių iki keturių siurblių yra ir slėginių kolektorių serijoje.

Kaip parinkti kolektoriaus dydį?

Pirmiausia nustatykite siurblių skaičių, tada suderinkite tris parametrus: atšakos sriegį su siurblio atvamzdžiu, pagrindinio vamzdžio jungtį su bendra sistemos linija ir atstumą tarp kolektoriaus atšakų su siurblių išdėstymu ant pagrindo. Gamintojo dokumentacijoje nurodyti atstumai yra 300 arba 360 mm.

Pagal gamintojo duomenis IPRO kolektoriai būna 500, 700 arba 800 mm ilgio. 500 ir 800 mm ilgio kolektoriuose atstumas tarp siurblių yra 300 mm, o 700 mm ilgio modeliuose - 360 mm. Didesnių nei DN100 ir keturiems siurbliams skirtų kolektorių matmenis prieš užsakymą patvirtinsime pagal konkretų modelį.

Ką patikrinti prieš užsakant ir montuojant?

Prieš pasirinkdami kolektorių patikrinkite siurblių skaičių, jungčių tipą, pagrindinio vamzdžio dydį, siurblių išdėstymą ir grupės darbinį slėgį. Turimuose dokumentuose kolektorių slėgio klasė nepateikta, todėl prieš užsakymą ją pasitikslinkite su mumis, o ne spręskite vien pagal vamzdžio skersmenį.

Gamintojo lentelėse nurodytų IPRO kolektorių sienelės storis yra 3 mm, tačiau šis rodiklis neatstoja slėgio klasės. Montuojant atstumas tarp siurblių turi sutapti su atstumu tarp kolektoriaus atšakų.

Taip pat patikrinkite sriegių tipą: atšakos į siurblius yra išorinio sriegio, o manometro anga - vidinio. Dviem siurbliams paleisti, jų darbui kaitalioti ir apsaugai naudojami atskiri valdymo ir apsaugos pultai, kurie nėra kolektoriaus dalis.

Kada šis kolektorius netinka?

Ši kategorija skirta siurblių grupėms, o ne šildymo kontūrams ar buitiniam vandentiekiui. Jei ieškote dalies vienam buitiniam hidroforui, dažniausiai reikia penkiašakio. Katilinės siurblių grupėms skirti GP PRO kolektoriai pateikti kitoje produktų kategorijoje.

Grindinio šildymo kolektoriai su kontūrais ir srauto matuokliais bei buitinio vandens kolektoriai su keliomis atšakomis mūsų kataloge nepateikiami.

Katilinėse naudojami pamaišymo mazgai ir hidrauliniai separatoriai, tarp jų ir GP PRO kolektoriai, prie kurių tiesiogiai jungiami GP PRO mazgai. Vienam siurbliui su hidroforo talpa dažniausiai tinka penkiašakis, turintis angas talpos žarnai, manometrui ir slėgio relei.
