Drenažiniai siurbliai

Kaip pasirinkti drenažinį siurblį švariam ar nešvariam vandeniui?

Svarbiausias rodiklis, renkantis drenažinį siurblį nešvariam vandeniui, yra didžiausias leidžiamas dalelių dydis. Taip pat įvertinkite, ar vandenyje yra smėlio, pluoštų, alyvos, nuotekų ir kokia jo temperatūra. Vien pavadinimas "purvino vandens siurblys" neparodo, ką konkretus modelis gali siurbti.

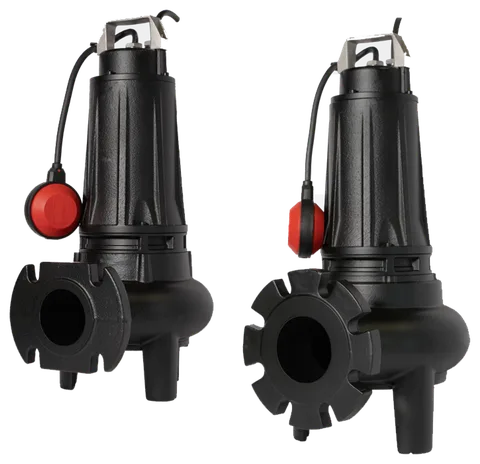

Švariam vandeniui skirtos serijos praleidžia 2-5 mm daleles. Nedideli IP siurbliai praleidžia iki 30 mm dydžio daleles, o pramonei skirti QBS siurbliai - 22-52 mm. DNB praleidžia 50-70 mm dydžio daleles ir gali siurbti nuotekas su trumpais pluoštais.

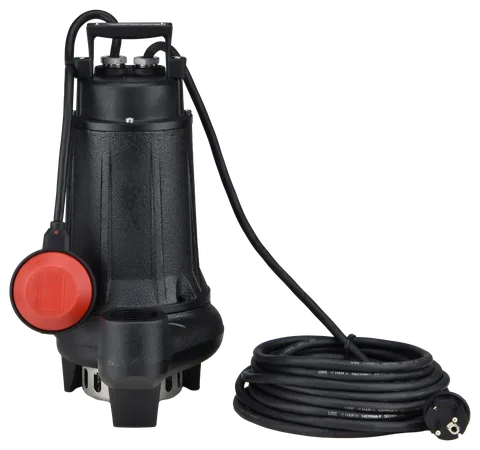

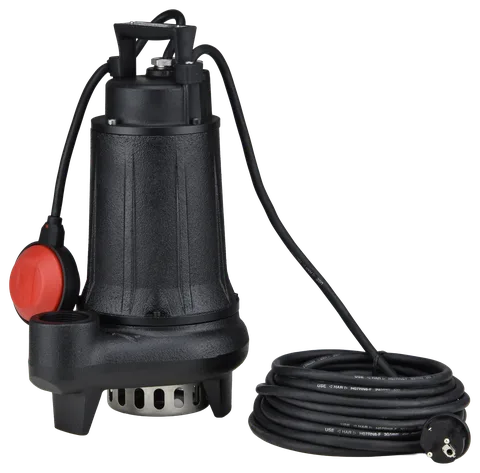

Lentelėje IQX ir QBS pakėlimo aukštis bei BIC dalelių dydis nurodyti pagal gamintojo duomenis.

Daugumai IBO drenažinių siurblių taikoma iki 10 % kietųjų dalelių riba. Smėlis, žvyras, alyva ir naftos produktai netinka, o pluoštai negali būti ilgesni už leidžiamą dalelių dydį.

Kada drenažinis siurblys netinka ir ko ieškoti vietoj jo?

Kitos rūšies siurblio reikia keturiais atvejais: kai vandenyje gausu smėlio ar dumblo, siurbiamos žalios nuotekos su fekalijomis ir skudurais, vanduo imamas iš gręžinio arba skystis yra degus. Drenažinis siurblys taip pat neskirtas geriamajam vandeniui ruošti.

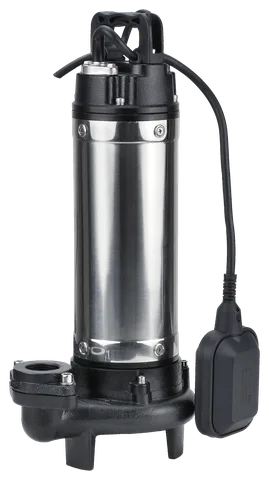

• Smėlingam vandeniui ir dumblui tinka dumblo siurbliai. Iš drenažinių serijų tik IDL tinka vandeniui su nedideliu smėlio kiekiu.
• Žalioms nuotekoms su fekalijomis, skudurais ar virvėmis skirti fekaliniai siurbliai. Kai priemaišas reikia susmulkinti, naudojamas siurblys su smulkintuvu.
• Gręžiniui skirti tinkamo skersmens giluminiai siurbliai, o ne platūs drenažiniai modeliai.
• Pagal IBO instrukciją degių, koroziją sukeliančių skysčių, alyvos ir sūraus vandens siurbti negalima. ATEX versijos skirtos potencialiai sprogiai aplinkai, bet ne degiems skysčiams.

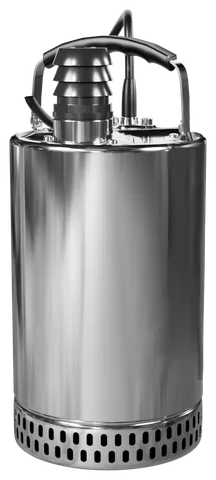

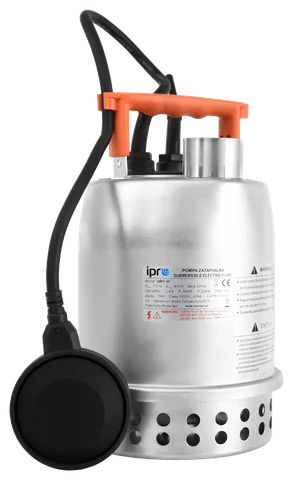

• Karštam vandeniui tinka specialios serijos: SWQ HOT iki 60 °C, QBO, ISQ 32 ir ISQ 40 iki 50 °C.

Siurblys su plūde: kokį valdymą rinktis?

Plūdinis jungiklis įjungia ir išjungia siurblį pagal vandens lygį bei saugo nuo sausos eigos. Plūdiniam jungikliui ant kabelio reikia vietos laisvai judėti, todėl siauram šuliniui ar talpyklai dažnai geriau tinka drenažinis siurblys su integruota plūde, vertikaliu plūdiniu jungikliu arba elektroniniu vandens lygio davikliu.

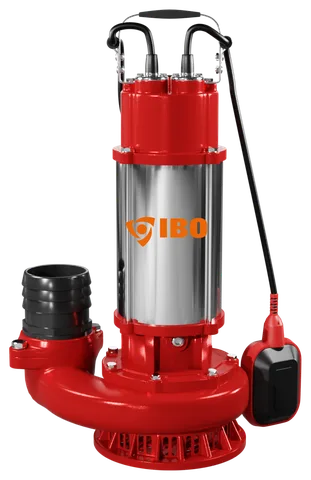

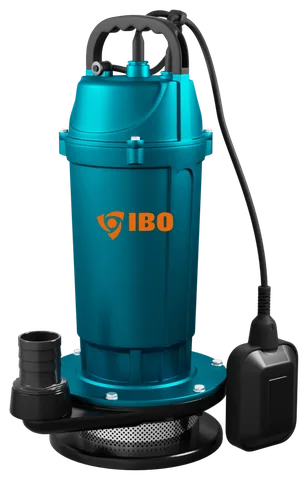

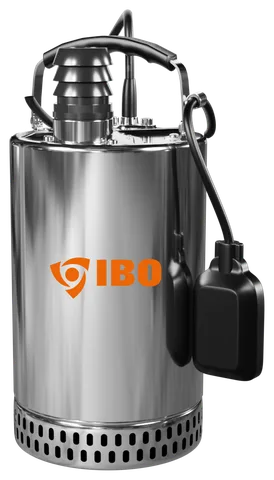

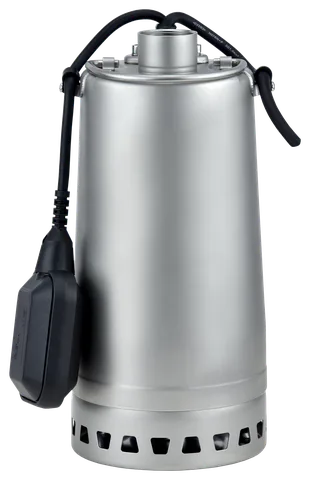

• Plūdinis jungiklis ant kabelio naudojamas IP, ISQ (išskyrus ISQ AUTO), WQX, IDL, IQX ir QBO serijose bei dalyje SWQ modelių. Kabelio ilgis tarp laikiklio ir plūdės nustato įjungimo bei išjungimo lygius.

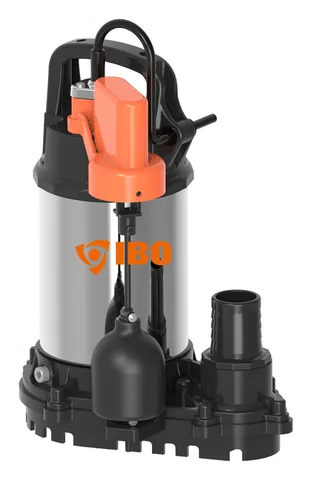

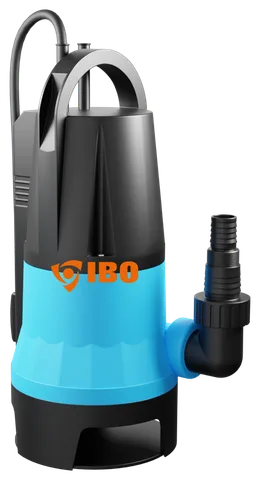

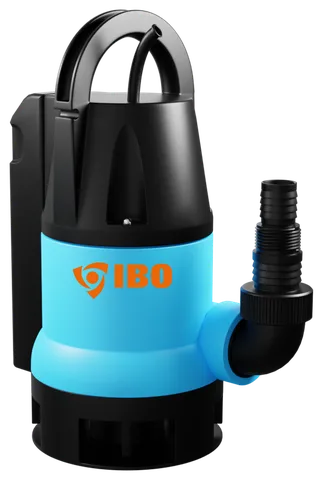

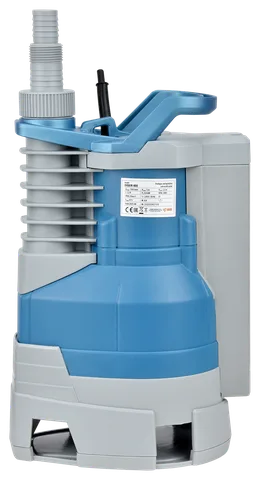

• IPK, IPC ir DRAIN modeliuose plūdė integruota į korpusą. IPE turi elektroninį lygio daviklį, FLOW LOW INOX - vertikalų plūdinį jungiklį.

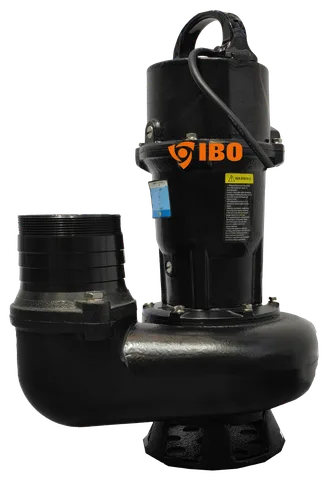

• ISQ AUTO vietoje plūdės turi automatinį valdymą ir veikia nuo 7 cm vandens, o SWQ IVR siurblį nuo sausos eigos saugo dažnio keitiklis.

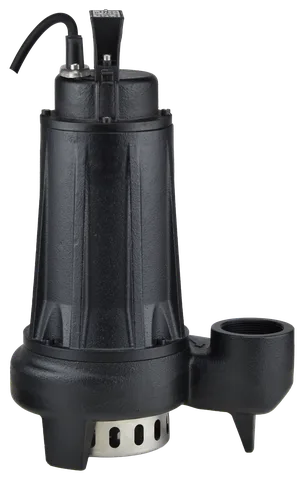

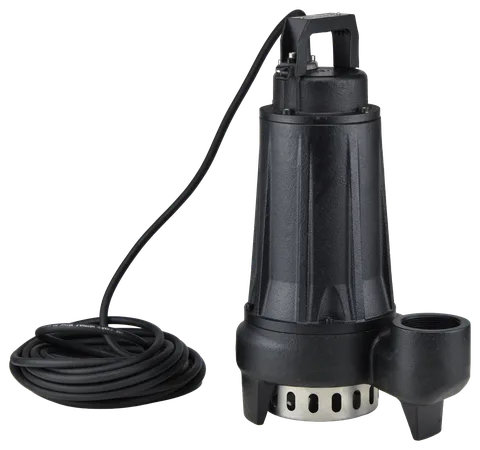

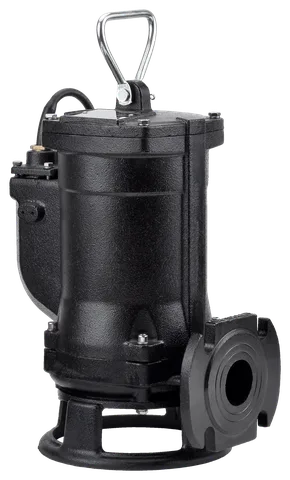

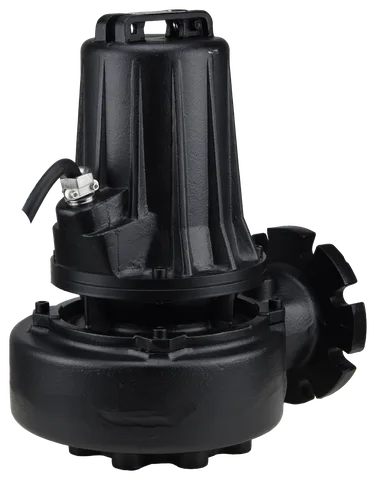

• AQ ir kitiems siurbliams be plūdės reikia išorinio valdymo arba nuolatinės operatoriaus priežiūros. DRENO žymėjime raidė G reiškia plūdinį jungiklį.

Iki kokio lygio drenažinis siurblys išsiurbia vandenį?

Daugeliui IBO instrukcijoje išvardytų serijų darbo metu reikia bent 25 cm vandens. Kai grindis norite palikti beveik sausas, rinkitės specialų žemo lygio modelį. Jis gali išsiurbti vandenį iki maždaug 5 cm, 2 mm ar net 1 mm lygio, tačiau rankiniu režimu siurblį turite prižiūrėti.

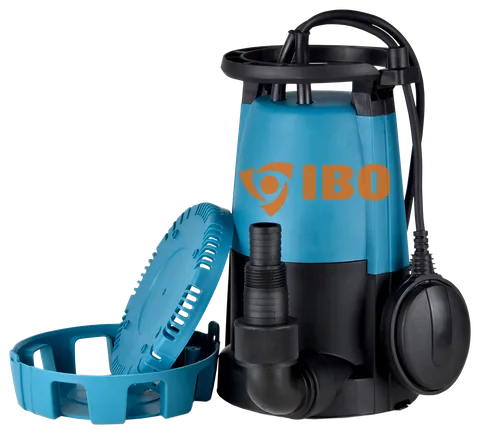

• IC be pagrindo išsiurbia vandenį iki 1 mm, bet paleisti reikia bent 40 mm vandens.

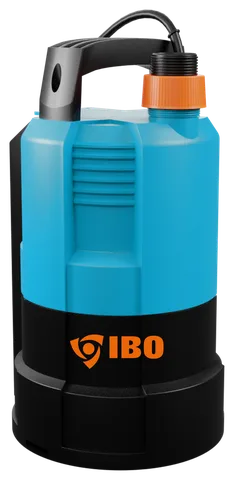

• IPC rankiniu režimu palieka apie 2 mm vandens, FLOW LOW INOX - apie 5 cm.
• DRAIN palieka 5 cm vandens, kai veikia rankiniu režimu, arba 11 cm, kai veikia automatiniu režimu.
• IP, IPE ir IPK serijoms taikoma instrukcijoje nurodyta 25 cm riba.
• AQ, IDL, IQX, SWQ IVR ir DRENO siurbliai turi veikti visiškai apsemti arba pagal konkrečioje instrukcijoje nustatytas sąlygas.

Rankiniu režimu, išsiurbus vandenį, siurblį išjunkite. Sausa eiga gali sugadinti įrenginį.

Kokio našumo ir pakėlimo aukščio reikia?

Didžiausias pakėlimo aukštis rodo didžiausią siurblio sukuriamą slėgį, o ne darbinį našumą. Ties šia riba vandens srautas tampa lygus nuliui. Orientaciškai siurblio pakėlimo aukštis turi aiškiai viršyti faktinį aukščio skirtumą ir slėgio nuostolius žarnoje.

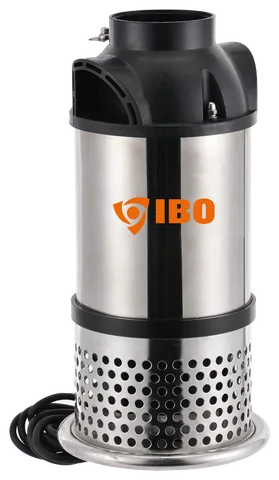

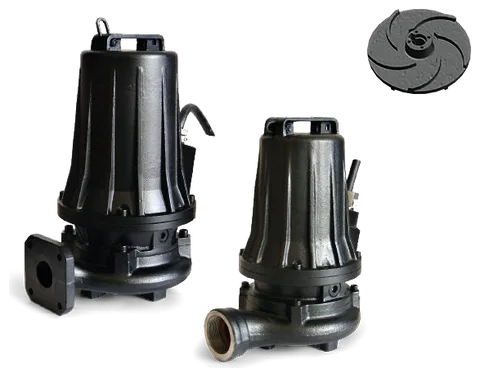

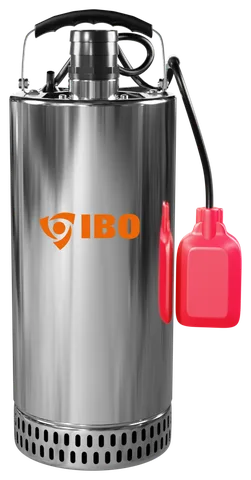

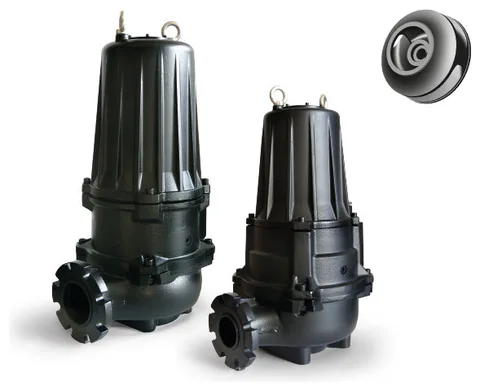

Trumpam horizontaliam persiurbimui svarbesnis našumas: FAXIAL INOX pasiekia 40.2 m³/h, bet pakelia vandenį tik iki 3.3 m, o ATH tiekia daugiau kaip 200 m³/h. Kai reikia didesnio slėgio, SWQ H pagal gamintojo duomenis pakelia vandenį iki 66 m, HM / HT - iki 49 m, QBS - iki 51 m, ATH - apie 80 m.

Ilga ir siaura žarna mažina realų srautą. Kuo didesnis aukščio skirtumas, tuo mažiau vandens gausite žarnos gale. Uždarius slėginę liniją, siurblys negali veikti ilgiau kaip 10 minučių.

Ką patikrinti prieš montuojant ir jungiant siurblį?

Siurblį nuleiskite prie rankenos pritvirtinta virve, suteikite plūdei pakankamai vietos ir laikykite įrenginį virš smėlio. Elektros grandinėje turi būti 30 mA nuotėkio relė, o siurblį pasiekianti įtampa negali nukristi žemiau 210 V. 3~400 V modeliams reikia tinkamos variklio apsaugos.

• Niekada nekelkite siurblio už maitinimo kabelio ar plūdės.
• Virš smėlėto ar akmenuoto dugno siurblį kabinkite bent 0.5 m aukštyje. AQ, IDL ir IQX siurbliai lietaus vandens talpykloje kabinami bent 30 cm virš dugno.
• Jei ilgintuvas ilgesnis nei 20 m, tikrinkite įtampą jo gale. Iki 20 m ilgio ilgintuvui naudokite 1.0 mm², o 20-50 m ilgio ilgintuvui - 2.5 mm² skerspjūvio kabelį.
• 3~400 V siurbliui numatykite variklio apsaugos automatą. Jei modelis turi šiluminius T1-T2 jutiklius, prijunkite juos prie valdymo pulto.
• Po darbo siurblį praplaukite švariu vandeniu ir laikykite sausoje vietoje.
