Kam skirtas drenažinis siurblys ir kada jo pakanka?
Panardinamasis drenažinis siurblys dirba pumpuojamame vandenyje, kuris kartu aušina sandariame korpuse esantį variklį. Toks siurblys tinka užlietai patalpai, lietaus vandens talpai, tvenkiniui, šulinėliui ar techninės patalpos duobei ištuštinti. Jis persiurbia daug vandens, tačiau slėgio vamzdyne nepalaiko, todėl namo vandentiekiui netinka.
Drenažiniai siurbliai pirmiausia renkami pagal skystį, tik tada pagal našumą ir pakėlimo aukštį. Vien variklio galia neparodo, ar siurblys atliks darbą.
Švarus ar nešvarus vanduo: kokių dalelių siurblys praleis?
Ar drenažinis siurblys tiks nešvariam vandeniui, lemia praeinamumas: didžiausia kietoji dalelė, kuri praeina pro siurblį. Visų čia minimų IBO ir IPRO siurblių duomenų lapai ar instrukcijos leidžia tik švarų ar šiek tiek užterštą vandenį be abrazyvinių dalelių, pavyzdžiui, smėlio, ir ne daugiau kaip 10 % kietųjų dalelių.
Švariam vandeniui skirtų modelių praeinamumas mažas:
- IPC 550 ir FLOW LOW INOX 0.25 - iki 5 mm.
- SWQ 180 - iki 2 mm, SWQ 750, SWQ 1100, SWQ F 1500 ir SWQ 1500 PRO - iki 5 mm.
- WQX - iki 3 mm.
IP ir IP INOX praleidžia daleles iki 30 mm, o nerūdijančio plieno ISQ - nuo 10 iki 45 mm. Italų gamintojo DRENO ketinių BIC siurblių įsiurbimo angą dengia nerūdijančio plieno sietas: pro jį praeina dalelės iki 10 mm, BIC 32-2 - iki 8 mm.
Jei talpos, tvenkinio ar šulinio dugne yra smėlio ar akmenų, siurblį pakabinkite ant lyno bent 0.5 m virš dugno: taip jis jų neįsiurbs, bet ir apatinio vandens sluoksnio neišsiurbs. Nors drenažinis siurblys vadinamas ir nešvaraus vandens siurbliu, tualeto nuotekoms ir smėliui jis netinka: smėlėtam vandeniui skirti dumblo siurbliai.
Kaip parinkti našumą ir pakėlimo aukštį?
Didžiausias našumas matuojamas, kai pakėlimo aukštis lygus nuliui, o didžiausią pakėlimo aukštį siurblys pasiekia, kai vanduo nebeteka. Nė viena šių verčių nėra darbo taškas. Žiūrėkite, kiek siurblys tieks Jūsų pakėlimo aukštyje, pridėję žarnos ir jungčių nuostolius: tai rodo gamintojo kreivė.
| Našumas, m³/h | 0.9 | 3.6 | 7.2 | 10.8 | 12.6 |
|---|---|---|---|---|---|
| Pakėlimo aukštis, m | 10.5 | 9 | 6.8 | 3.8 | 2 |
Tai DRENO BIC 32-2/037 M (0.37 kW) našumas pagal gamintojo duomenis.
Kataloge šiam modeliui nurodyta 11 m ir 13.5 m³/h, tačiau ties 6.8 m jis tiekia 7.2 m³/h, o ties 10.5 m - tik 0.9 m³/h. WQX 750 kelia vandenį iki maždaug 35 m, bet tiekia iki 9 m³/h, o SWQ F 1500 kelia tik iki maždaug 10 m, užtat tiekia iki maždaug 50 m³/h.
Apskaičiuota orientaciškai: 10 m² patalpoje 20 cm vandens sluoksnis - tai 2 m³. Jei darbo taške siurblys tiekia 6 m³/h, ištuštinimas užtruks apie 20 minučių. Jei vanduo vis priteka, pavyzdžiui, pavasarį pakilus gruntiniam vandeniui, siurblys darbo taške turi išpumpuoti daugiau, nei priteka.
Kokią žarną rinktis ir kiek ji sumažina našumą?
Kuo siauresnė ir ilgesnė slėginė žarna, tuo mažiau vandens išteka jos gale. Žarna, siauresnė už slėginį atvamzdį, riboja srautą ir didina nuostolius, todėl ilgesnei trasai rinkitės didesnį skersmenį. Žarną prie atvamzdžio tvirtinkite plienine apkaba; IP serijos laiptuotas antgalis tinka kelių skersmenų žarnoms.
Apskaičiuota orientaciškai: esant 6 m³/h, tiesioje 20 m žarnoje nuostoliai siekia apie 13.7 m su 1" žarna ir tik apie 1.4 m su 1½" žarna. Todėl IP 900, keliantis vandenį iki 9 m, per 20 m 1" žarną 6 m³/h netieks net be pakėlimo.
Plokščios slėginės žarnos Eco ir PVC atlaiko slėgį iki 2 bar (maždaug 20 m vandens stulpo), gaisrinė žarna - iki 8 bar. Užlenktoje žarnoje siurblys sukuria didžiausią savo slėgį, todėl, mūsų vertinimu, prie WQX 750, WQX 1100 ir APX, kurių pakėlimo aukštis viršija 20 m, saugiau jungti gaisrinę žarną. Neleiskite siurbliui ilgiau kaip 10 minučių dirbti su uždaryta žarna.
Jei siurblį įjungia plūdinis jungiklis, o žarna kyla aukštyn, ant atvamzdžio sumontuokite atbulinį vožtuvą, kitaip vanduo iš žarnos po kiekvieno sustojimo grįžta į duobę ir siurblys vis įsijungia. Lietuvoje paviršinės nuotekos tvarkomos atskirai nuo buitinių, todėl prieš nukreipdami žarną į buitinę kanalizaciją pasitarkite su vietos vandentvarkos įmone.
Kokį jungiklį rinktis pagal duobės dydį?
Jungiklio tipą lemia laisva vieta duobėje. Plūdinis jungiklis ant kabelio turi laisvai kilti ir leistis neliesdamas sienų, todėl jam reikia platesnės duobės. Mūsų vertinimu, siauram šulinėliui labiau tinka vertikali plūdė, plūdė siurblio korpuse arba AUTO jungiklis. Labai mažoje duobėje siurblį gali valdyti pneumatinis lygio jungiklis PN-1000.
| Jungiklis | Kaip veikia | Kiek vietos reikia | Serijos |
|---|---|---|---|
| Plūdinis jungiklis ant kabelio | Plūdė kyla su vandeniu ir įjungia siurblį, nusileidusi išjungia | Daugiausia: plūdė negali liesti sienų | IP, SWQ F, SWQ 1500 PRO, WQX, ISQ (ne AUTO), QBO, BIC ir APX (M/G, T/G) |

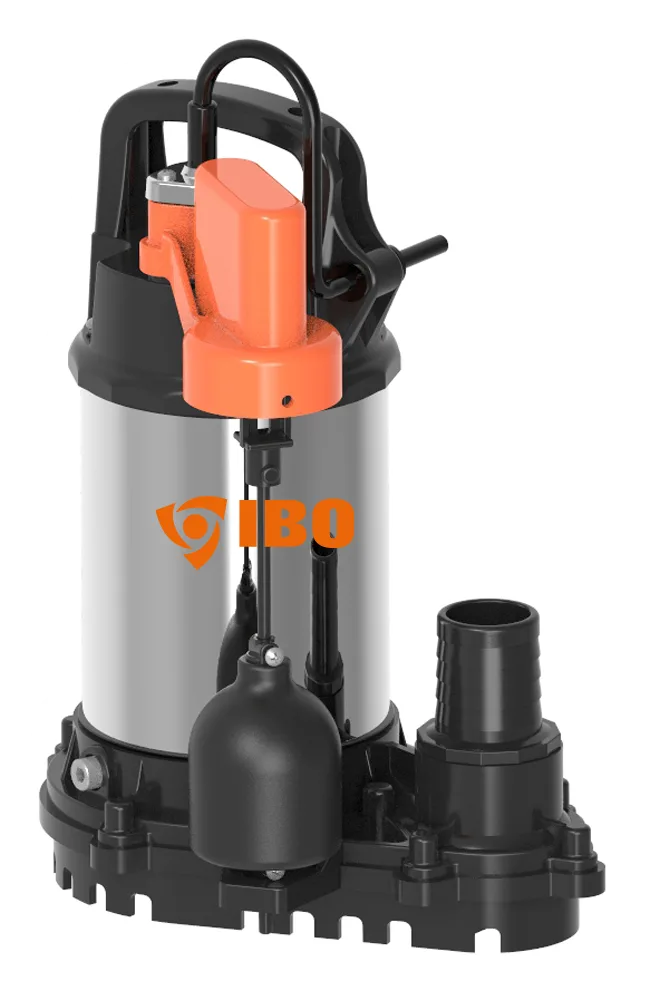

| Vertikali plūdė | Plūdė slankioja strypu prie siurblio korpuso | Mažiau nei jungikliui ant kabelio | FLOW LOW INOX |
| Plūdė siurblio korpuse | Automatinis ir rankinis režimas | Siauros duobės ir talpos | IPC 550 |
| AUTO jungiklis | Automatinis valdymas vietoj plūdės | Minimalus panardinimas 7 cm | ISQ AUTO |
| Pneumatinis lygio jungiklis PN-1000 | Vandens lygis keičia slėgį į membraną, išorėje judančių dalių nėra | Labai mažos duobės | SWQ 180 su PN-1000 arba atskirai vienfaziams siurbliams iki 10 A |
Plūdinio jungiklio valdomas siurblys veikia patikimai tik tada, kai jungiklis neužkliūva nei už sienų, nei už žarnos: užkliuvęs jis neleidžia siurbliui įsijungti arba išsijungti, o neišsijungęs siurblys gali dirbti sausai. Įjungimo ir išjungimo lygius nustato laisvas kabelio galas tarp laikiklio ir plūdės; trumpesnis nei 8-10 cm pažeidžia kabelio izoliaciją. Siurbliui be savo jungiklio tinka atskiras plūdinis jungiklis: jo kontaktai atlaiko srovę iki 16 A, o trifazis siurblys juo valdomas per valdymo pultą.
Iki kokio lygio siurblys išsiurbia vandenį?
Minimalus panardinimas ir liekamasis lygis - skirtingi skaičiai. Minimalus panardinimas reikalingas variklio aušinimui ir nuolatiniam darbui, o liekamasis lygis parodo, kiek vandens lieka ant dugno. Bendra IBO instrukcijos taisyklė - 25 cm minimalus panardinimas, o žemiau šio lygio siurbti galima tik tiesiogiai prižiūrint.
Pagal gamintojo duomenis:
- IPC 550 rankiniu režimu išsiurbia vandenį iki maždaug 2 mm, o AUTO režimu įsijungia ties maždaug 13 cm ir išsijungia ties maždaug 5 cm.
- FLOW LOW INOX 0.25 išsiurbia vandenį iki maždaug 5 cm.
- ISQ AUTO versijų minimalus panardinimas - 7 cm, versijų su plūdiniu jungikliu - 25 cm.
Siurbdami rankiniu režimu būkite šalia ir laiku išjunkite siurblį. Aušinimo apvalkalą turintiems siurbliams SWQ 180, 750 ir 1100, SWQ F 1500, ISQ 32, ISQ 40 ir QBO visiškas panardinimas nebūtinas.
Plastikas, nerūdijantis plienas ar ketus: kokio korpuso reikia?
Korpuso medžiagą rinkitės pagal tai, kaip dažnai siurblys dirbs, ar jį teks nešioti ir kur jis stovės. Mūsų vertinimu, lengvas plastikinis siurblys tinka retam užliejimui, nerūdijančio plieno - kai siurblys nuolat stovi duobėje ar tvenkinyje, o ketinis - dažnam ar stacionariam darbui ir gilioms duobėms.
Korpusas: IP ir IPC 550 - plastikinis, IP INOX - iš AISI 304 plieno. Variklio korpusas: FLOW LOW INOX - iš AISI 316; SWQ, ISQ ir QBO - iš AISI 304 nerūdijančio plieno; WQX - iš aliuminio.
IPRO - profesionali linija verslui ir pramonei, o jos QBO - nerūdijančio plieno drenažinis siurblys. DRENO BIC, BIC EVO, BIC PRO ir APX pagrindinės dalys - iš ketaus GG20.
Didžiausia pumpuojamo vandens temperatūra: IP, IPC, FLOW LOW INOX, SWQ, SWQ F, WQX ir ISQ 50-1500 - 35 °C, kiti ISQ modeliai ir QBO - 50 °C, SWQ HOT - 60 °C. BIC ir APX - 40 °C, kai siurblys visiškai panardintas; jų panardinimo gylis - iki 20 m.
Ką patikrinti dėl elektros, kabelio ir sausos eigos?
Vienfazį siurblį junkite į įžemintą 230 V lizdą per 30 mA nuotėkio relę. Kištuką, lizdą ir ilgintuvo jungtis laikykite ten, kur jų neužlies vanduo. Kol siurblys prijungtas, vandenyje negali būti žmonių ar gyvūnų: prieš lipdami į vandenį, ištraukite kištuką. Prieš naudodami apžiūrėkite kabelį ir jungtis; jei maitinimo ar plūdinio jungiklio kabelis pažeistas, siurblio naudoti negalima.
Siurblį kelkite ir nuleiskite lynu, pririštu prie rankenos, ne už kabelio ar plūdės. Ilgintuvo laidų skerspjūvis - bent 1.0 mm², o ilgesnio nei 20 m (iki 50 m) ilgintuvo - 2.5 mm². Su ilgesniu nei 20 m ilgintuvu prieš paleisdami patikrinkite įtampą jo gale: siurblio negalima naudoti, kai ji žemesnė nei 210 V.
Čia minimi IBO ir IPRO siurbliai yra 1~230 V. DRENO BIC ir APX siurbliai būna vienfaziai (M) su kištuku ir trifaziai (T) su laisvais laidų galais: trifazius jungia elektrikas.
Sausa eiga siurblį sugadina. Plūdinis ar AUTO jungiklis jį išjungia, kai vanduo nukrenta iki išjungimo lygio; šiluminė apsauga išjungia perkaitusį variklį, tačiau sausai dirbti siurblys vis tiek negali. Nešiojamą siurblį po darbo praplaukite švariu vandeniu, laikykite sausoje patalpoje ir nestatykite ant kabelio. Siurblio nemontuokite ir nepalikite ten, kur gali užšalti.
Kada drenažinis siurblys netinka?
Drenažinis siurblys netinka vandeniui su smėliu, žvyru ar kitomis abrazyvinėmis dalelėmis ir vandeniui, kuriame kietųjų dalelių daugiau kaip 10 %. Juo negalima pumpuoti degių, sprogių ar ėsdinančių skysčių, maisto produktų ir sūraus vandens. Alyva ir naftos produktai pažeidžia gumines kabelio ir sandariklių dalis.
Vandeniui su smėliu, dumblu ar moliu reikia dumblo siurblio, o tualeto nuotekoms - fekalinio siurblio. Dideliems nešvaraus vandens kiekiams gali reikėti 3~400 V siurblio. Jei vietoje nėra elektros, naudojamas generatorius arba benzininis siurblys.
Netinka ir vanduo, kuriame tiek mineralų, kad jie nusėda siurblyje, ir karštesnis, nei leidžia modelio duomenys. Šie siurbliai neskirti ir geriamajam vandeniui ruošti.
Dažniausiai užduodami klausimai
Ar drenažinis siurblys tinka vandeniui su smėliu?
Ne. Čia minimų IBO ir IPRO siurblių duomenų lapai ir instrukcijos leidžia tik vandenį be abrazyvinių dalelių, pavyzdžiui, smėlio, ir ne daugiau kaip 10 % kietųjų dalelių. Smėlis greitai dilina siurblį, todėl smėlėtam vandeniui rinkitės dumblo siurblį. Jei smėlis tik guli talpos dugne, pakabinkite siurblį ant lyno bent 0.5 m virš jo.
Kodėl siurblys pumpuoja mažiau, nei parašyta?
Didžiausias našumas matuojamas, kai pakėlimo aukštis lygus nuliui. Jūsų sistemoje jį sumažina aukščio skirtumas, žarnos ilgis, skersmuo ir jungtys. Pavyzdžiui, pagal gamintojo duomenis DRENO BIC 32-2/037 M ties 6.8 m tiekia 7.2 m³/h, o ties 10.5 m - tik 0.9 m³/h, nors kataloge nurodyta iki 13.5 m³/h.
Iki kiek drenažinis siurblys išsiurbia vandenį?
Tai priklauso nuo modelio. Bendra IBO instrukcijos taisyklė - ne mažiau kaip 25 cm panardinimas, o žemiau siurbti galima tik prižiūrint. Pagal gamintojo duomenis IPC 550 rankiniu režimu išsiurbia vandenį iki maždaug 2 mm, FLOW LOW INOX 0.25 - iki maždaug 5 cm, o ISQ AUTO minimalus panardinimas - 7 cm.
