Kam reikalingas magnetinis filtras šildymo sistemai?

Dėl korozijos šildymo sistemoje susidaro magnetitas ir kiti geležies oksidai, kurie nusėda siurbliuose, vožtuvuose ir šilumokaičiuose. Grįžtamajame vamzdyje sumontuotas filtras magnetu surenka feromagnetines daleles, tinkleliu sulaiko kitus nešvarumus ir neleidžia jiems su vandeniu grįžti į katilą.

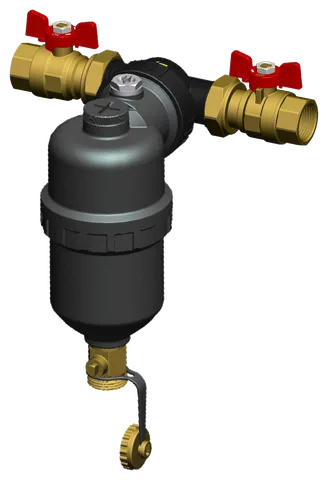

Filtro kamera platesnė už jungtis, todėl joje srautas sulėtėja, magnetas pritraukia magnetitą, o stambesnės dalelės lieka tinklelyje. Susikaupę nešvarumai pašalinami per išleidimo vožtuvą. Tokiu principu veikia IBF ir serija Magnetinis filtras.

Šie filtrai skirti uždaroms centrinio šildymo, saulės kolektorių ir vėsinimo sistemoms su nuolatine cirkuliacija. Jie tinka ir vandens bei glikolio mišiniui, kuriame glikolio yra iki 50 %. Atviroje sistemoje tarp katilo ir atviro išsiplėtimo indo jų montuoti negalima.

Kaip pasirinkti magnetinį filtrą pagal slėgį, srautą ir jungtį?

Renkant filtrą, svarbūs trys skaičiai: didžiausias filtro darbinis slėgis, leistinas srautas ir vamzdžio jungtis. Šiame asortimente didžiausias darbinis slėgis - nuo 3 iki 16 bar, srautas - nuo 1.8 iki 15.6 m³/h, o jungtys - nuo ¾" iki 1½".

Mūsų vertinimu, didžiausias filtro darbinis slėgis neturėtų būti mažesnis už sistemos apsauginio vožtuvo atsidarymo slėgį. Pavyzdžiui, sistemai su 3 bar vožtuvu gali tikti 3 bar filtras, o sistemai su 6 bar vožtuvu - 8, 10 arba 16 bar modelis. Slėgį visada derinkite su konkrečios sistemos parametrais.

Orientaciškai 24 kW katilui, kai tiekiamo ir grįžtamo vandens temperatūrų skirtumas yra 20 K, reikia apie 1.0 m³/h srauto. 12 kW šilumos siurbliui, kai temperatūrų skirtumas siekia 5 K, reikia apie 2.1 m³/h srauto, o kai kurie ¾" modeliai praleidžia tik iki 1.8 m³/h vandens. Galutinį pasirinkimą lemia projektuotojo arba montuotojo nurodytas srautas.

Kokį magnetinį filtrą rinktis dujiniam katilui ar šilumos siurbliui?

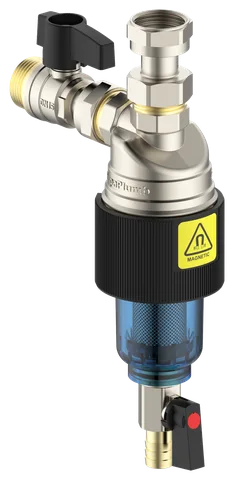

Po pakabinamu dujiniu katilu, kur vietos nedaug, tinka kompaktiškas IBF-01 su skaidriu korpusu. Šilumos siurblio sistemoje paprastai cirkuliuoja daugiau vandens, todėl filtrą reikia rinktis pagal projektinį srautą. Didesniam srautui skirti I-004 ir I-005.

IBF-01 turi ¾" jungtį, atlaiko iki 3 bar slėgį ir praleidžia iki 4.44 m³/h vandens. Skaidrus korpusas leidžia matyti susikaupusius nešvarumus. Jei apsauginio vožtuvo atsidarymo slėgis didesnis nei 3 bar, mūsų vertinimu, reikia rinktis kitą modelį.

Kataloge esantis I-004 turi 1¼" jungtį, atlaiko iki 10 bar slėgį ir praleidžia iki 15.6 m³/h vandens. Kitos didesnio srauto alternatyvos - IBF-10 1¼" (iki 12.9 m³/h) ir YBF MAX 40 1½" (iki 15 m³/h).

Kuo skiriasi purvo atskirtuvas, įstrižinis filtras ir oro atskirtuvas?

Magnetinis purvo atskirtuvas sulėtina srautą platesnėje kameroje ir nešvarumus surenka magnetu bei tinkleliu. Įstrižinis filtras turi žalvarinį korpusą, o magnetas įrengtas išleidimo kamštyje. Oro atskirtuvas pirmiausia šalina oro burbuliukus, o kombinuotas modelis šalina ir orą, ir purvą.

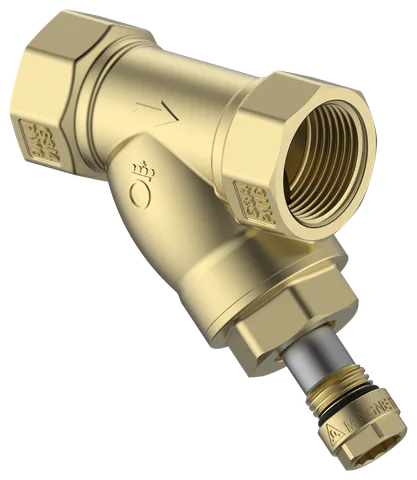

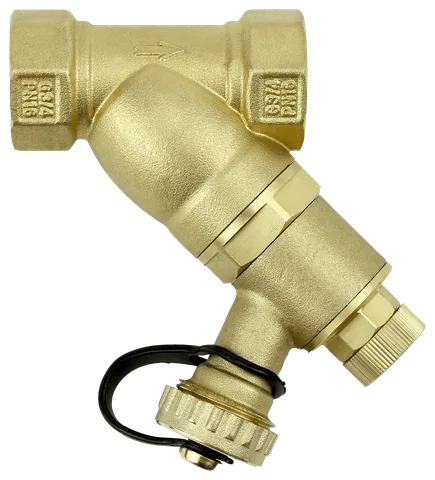

YBF ir YBF MAX yra 16 bar įstrižiniai filtrai su 5000 Gauss magnetu ir tinkleliu, kuris sulaiko daleles nuo 400 µm. Juos galima montuoti horizontaliame arba vertikaliame vamzdyje, o išleidimo kamštis turi būti nukreiptas žemyn.

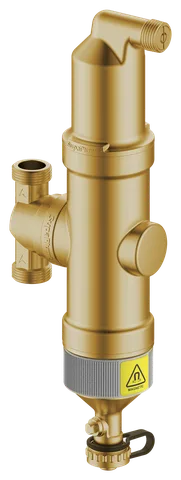

IBF-V pašalina oro burbuliukus per automatinį nuorintoją. IBF-V2 yra oro ir purvo atskirtuvas: 9000 Gauss magnetas ir žalvarinis tinklelis sulaiko nešvarumus, kurie pašalinami per apatinį išleidimo vožtuvą. Abiejų modelių korpusai turi stovėti vertikaliai, nors juos galima jungti prie horizontalaus arba vertikalaus vamzdžio.

Kur ir kaip montuoti magnetinį filtrą?

Filtras montuojamas grįžtamajame vamzdyje už paskutinio radiatoriaus ir prieš katilo įvadą, ne arčiau kaip 1 m nuo katilo. IBF-01 yra išimtis, nes jį galima įrengti apatiniame katilo skyriuje. Rodyklė ant korpuso turi sutapti su srauto kryptimi.

Abiejose filtro pusėse verta įrengti uždaromuosius vožtuvus ir palikti vietos valymui. IBF-01, IBF-07, IBF-08 MAX, IBF-09, I-003, I-004, I-005, IBF-V ir IBF-V2 korpusai turi stovėti vertikaliai. IBF-10 galima montuoti horizontaliame, vertikaliame arba įstrižame vamzdyje.

Prieš montuojant filtrą, sistemą reikia atvėsinti ir išleisti iš jos slėgį. Širdies stimuliatorius, kompiuterius ir kitą elektroniką laikykite ne arčiau kaip 35 cm nuo filtro. Prie metalinių sistemos dalių montuojamą filtrą reikia įžeminti.

Kaip dažnai valyti magnetinį filtrą?

Pirmą kartą magnetinį filtrą valykite praėjus 1-2 mėnesiams nuo sistemos paleidimo, vėliau - bent kartą per metus. Jei jame susikaupia daug nešvarumų, valyti reikia dažniau. YBF ir YBF MAX patikrinkite ir išvalykite praėjus mėnesiui nuo montavimo, o vėliau - bent kas šešis mėnesius.

Prieš valydami išjunkite katilą, palaukite, kol sistema atvės, ir uždarykite vožtuvus. Išleiskite nešvarumus, išimkite magnetą bei tinklelį ir nuplaukite juos šiltu vandeniu. Surinkę filtrą, lėtai atidarykite vožtuvus, išleiskite orą ir patikrinkite, ar jungtys sandarios.

Skaidrus IBF-01 korpusas leidžia matyti užterštumą. YBF ir YBF MAX tinklelį galima praplauti per išleidimo kamštį, nenuimant dangtelio.
