Gręžinių dangčiai ir priedai

Kaip parinkti gręžinio dangtį?

Dangtis parenkamas pagal gręžinio vamzdžio dydį ir slėginio vamzdžio jungtį. Galimi 110, 125 ir 160 mm dydžiai, 1" arba 1¼" išorinis sriegis bei angos 25-63 mm PE vamzdžiui. Plastikinis TW dangtis įstatomas į gręžinio vamzdį, o TZ užmaunamas ant jo.

Rinkdamiesi dangtį iš serijos Gręžinio dangtis, pamatuokite gręžinio vamzdį ir patikrinkite, ar išorinis kabelio skersmuo telpa į dangčio įvorę. Mūsų vertinimu, iš H07RN-F kabelių į 6-10 mm TW dangčio įvorę telpa tik apie 9.5 mm skersmens 3 × 1.5 mm² kabelis. Faktinis kabelio skersmuo gali skirtis.

Gręžinio adapteris ar dangtis: ką rinktis?

Gręžinio adapteris yra žalvarinė jungtis, leidžianti prijungti slėginę liniją prie gręžinio vamzdžio žemiau įšalo gylio, neišvedant jos į paviršių. Linija užkasama, todėl virš gręžinio nereikia betoninės kameros. Naudojant įprastą dangtį, slėginis vamzdis išvedamas per viršų.

Adapteris gręžiniui siūlomas 1" ir 1¼" dydžių ir yra skirtas 2.5"-4" siurbliams. Jungties dydis derinamas su slėginiu vamzdžiu. Gręžinio viršus uždaromas metaliniu 110, 125 arba 160 mm dangčiu, skirtu adapteriui. Tokia konstrukcija taip pat palengvina siurblio išėmimą.

Kaip pakabinti giluminį siurblį gręžinyje?

Siurblį kabinkite ant lyno, pritvirtinto prie dangčio ąsos, o ne ant PE vamzdžio. Kabelį prie slėginio vamzdžio tvirtinkite plastikiniais laikikliais ne rečiau kaip kas 2 m. Tiesiai virš siurblio montuokite atbulinį vožtuvą, jeigu siurblys jo neturi.

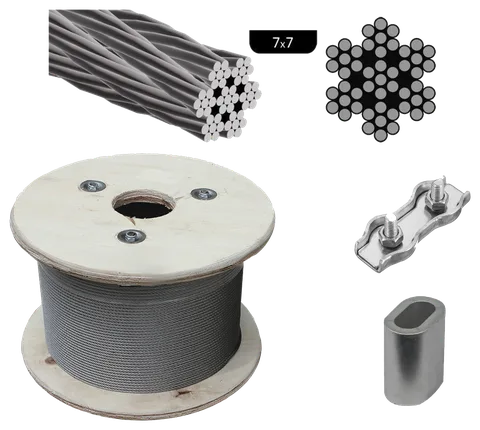

Galite rinktis 3 mm AISI 304 nerūdijančio plieno arba 6 ar 8 mm pintą polipropileninį lyną iš serijos Lynas siurbliui pakabinti. Lyno trūkimo jėga nėra saugi darbinė apkrova, todėl, mūsų vertinimu, kabinamas svoris turi būti kelis kartus mažesnis.

Guminis centratorius, kuris neleidžia siurbliui pasislinkti paleidžiant variklį, montuojamas ant 1"-1¼" slėginio vamzdžio 4"-8" gręžinio vamzdyje. Apatinė apkaba tvirtinama 10-20 cm virš siurblio. Centratorių išplėskite tiek, kad siurblys išliktų stabilus, tačiau jį būtų galima laisvai nuleisti ir ištraukti.

Kokio kabelio reikia giluminiam siurbliui ir kaip jį prailginti?

Kabelio skerspjūvis priklauso nuo variklio galios, maitinimo įtampos ir bendro kabelio ilgio. Įtampos kritimas ties siurbliu neturi viršyti 6 %. Drėgnoms vietoms skirtas H07RN-F guminis kabelis su siurblio kabeliu sujungiamas hermetine jungtimi, kurią turi padaryti reikiamų žinių ir patirties turintis specialistas. Netinkamai sujungtas kabelis gali lemti liekamosios srovės jungiklio suveikimą, variklio užliejimą vandeniu arba elektros smūgį.

Žemiau pateikti didžiausi kabelio ilgiai 230 V siurbliams pagal serijos Guminis kabelis H07RN-F techninę kortelę yra orientaciniai. Tikslų ilgį tikrinkite siurblio instrukcijoje.

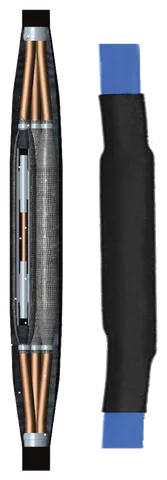

Hermetinėje jungtyje kiekviena gysla sulituojama ir užsandarinama termosusitraukiančiu vamzdeliu su klijais. Išorinis sluoksnis užsandarina visą sujungimą. Jungtis turi atitikti kabelio gyslų skerspjūvį, o papildomo kabelio gyslų skaičius turi sutapti su siurblio kabelio gyslų skaičiumi.

Kas yra gręžinio filtras ir kada jis tinka?

Šiame kataloge pateikiamas "Gręžinio filtras" nėra giluminio gręžinio dalis. Tai žiediniams šuliniams skirtas 5 cm skersmens smaigalio tipo filtras su 1¼" sriegiu, tinkantis rankiniams ir paviršiniams siurbliams bei hidroforams. Jis padeda sulaikyti smėlį, kad šis nepatektų į siurblį.

Gręžinio filtras yra 130 cm ilgio, o jo smaigalys siekia 20 cm. Konstrukciją sudaro ketaus smaigalys, perforuotas cinkuoto plieno vamzdis ir srieginis galas. Filtro negalima kalti į gruntą - jį reikia laisvai įstatyti ir įtvirtinti grunte. Paviršinis siurblys per tokį filtrą gali siurbti vandenį iš ne didesnio kaip 8 m gylio. Vandeniui imti be elektros tinka Rankinis vandens siurblys: jo jungtis taip pat 1¼", o siurbimo geba - iki 7 m.

Kaip prižiūrėti gręžinio dangtį ir ko vengti?

Dangtį tikrinkite kas šešis mėnesius. Pirmiausia atjunkite siurblį nuo elektros tinklo ir išleiskite sistemos slėgį. Patikrinkite kabelį, jungtis, vamzdžius, sandarumą ir dangčio padėtį. Atsilaisvinusius varžtus atsargiai priveržkite.

Per dangtį eina maitinimo kabelis, todėl elektros darbus turi atlikti elektrikas. Nelieskite dangčio, kai įjungtas maitinimas, ir niekada nelieskite jo šlapiomis rankomis. Jeigu iš gręžinio vanduo gali tekėti savaime, dangtį įrenkite ten, kur galimas nuotėkis neužlies patalpų ir nesugadins turto.
