Pamaišymo mazgai ir hidrauliniai separatoriai

Kam reikalingas pamaišymo mazgas ir kuo jis skiriasi nuo hidraulinio separatoriaus?

Pamaišymo mazgas montuojamas tarp šilumos šaltinio ir vieno šildymo kontūro. Jame yra vieta siurbliui, uždaromieji vožtuvai su termometrais ir izoliacija, o maišymo versijose - ir trieigis vožtuvas. Hidraulinis separatorius atlieka kitą funkciją: leidžia šaltinio ir šildymo kontūrų siurbliams veikti nepriklausomai.

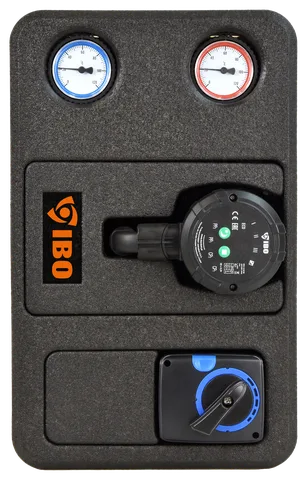

GP PRO ir GP Basic mazgai paskirsto katilo arba šilumos siurblio pašildytą vandenį. Tiekiamo ir grįžtančio srauto termometrai padeda stebėti temperatūrą, o priekinė bei galinė izoliacija mažina šilumos nuostolius katilinėje.

BO versija tiekia vandenį jo nemaišydama. 3D-T ir 3D-S versijos turi trieigį vožtuvą, todėl tinka kontūrams, kuriems reikia žemesnės arba reguliuojamos temperatūros.

Hidraulinis indas yra kitas hidraulinio separatoriaus pavadinimas. Tai nėra išsiplėtimo indas, kuris kompensuoja šildomo vandens tūrio pokyčius.

Kurį mazgą rinktis: BO, 3D-T ar 3D-S?

Rinkitės pagal kontūro temperatūros valdymo poreikį. BO perduoda šilumos šaltinio vandenį jo nemaišydamas. 3D-T versijoje temperatūra nustatoma rankiniu būdu termostatiniame vožtuve. 3D-S vožtuvą suka 230 V pavara, kuriai reikia išorinio valdiklio, pavyzdžiui, katilo ar šilumos siurblio automatikos.

BO tinka buitinio karšto vandens talpai, buferinei talpai ir žemos temperatūros sistemai, kai papildomai keisti temperatūros nereikia. 3D-T naudojamas radiatorių, grindinio šildymo ir žemos temperatūros kontūruose. 3D-S pavarą valdo išorinis valdiklis, kuris į mazgo komplektą neįtrauktas.

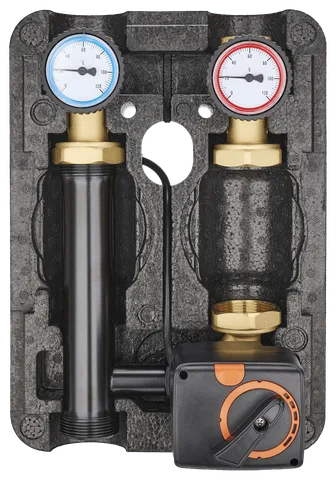

Prieš montuodami patikrinkite siurblio ilgį, sistemos slėgį ir temperatūrą. GP PRO mazge naudojamas 180 mm, o GP Basic mazge - 130 mm ilgio siurblys. Įrangą montuokite sausoje, nuo užšalimo ir užliejimo apsaugotoje vidaus patalpoje.

Koks pamaišymo mazgas tinka grindiniam šildymui?

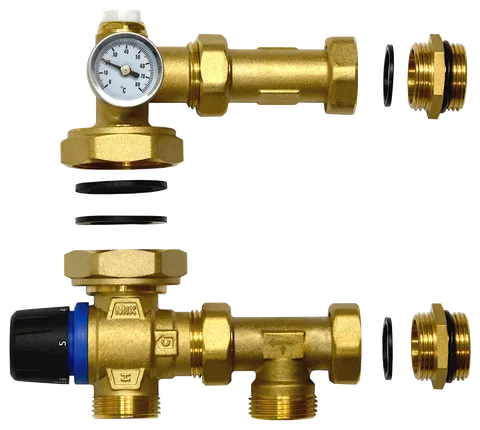

Prie grindinio šildymo kolektoriaus, kurio jungčių atstumas yra 210 arba 235 mm, montuojamas GP MIX T. Jo termostatinis vožtuvas be elektrinės pavaros palaiko nustatytą tiekimo temperatūrą 20-43 °C ribose. Atskiram grindinio šildymo kontūrui katilinėje tinka GP PRO 3D-T ar 3D-S arba GP Basic 3D-T mazgas.

GP MIX T skirtas kolektoriui, kurio reikiamas srautas neviršija 2.5 m³/h. Tiekiamo vandens temperatūros tikslumas yra ± 2 °C, o nustačius temperatūrą, rankenėlę galima užrakinti.

Siurblys į komplektą neįeina. Tinka 25-40/130, 25-60/130 arba 25-80/130 siurblys. Didžiausias darbinis slėgis yra 5 bar, o didžiausias slėgio skirtumas tarp vožtuvo jungčių siekia 3 bar. Paties grindinio šildymo kolektoriaus su kontūrų išvadais šiame kataloge nėra. GP MIX T montuojamas ant jau parinkto kolektoriaus.

Kaip apsaugoti kietojo kuro katilą nuo per šalto grįžtančio vandens?

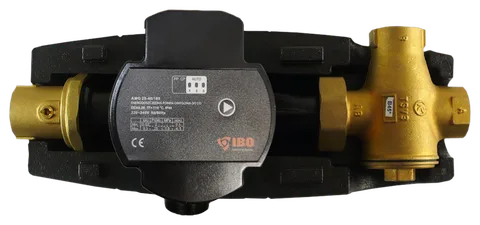

IBOMAT mazgas montuojamas tiesiai prie kietojo kuro katilo arba židinio su vandens kontūru, ant grįžtamojo vamzdžio. Termostatinis vožtuvas palaiko ne žemesnę nei pasirinkta grįžtančio vandens temperatūrą, todėl katilo šilumokaityje mažėja kondensacijos, dervų susidarymo ir žematemperatūrės korozijos rizika.

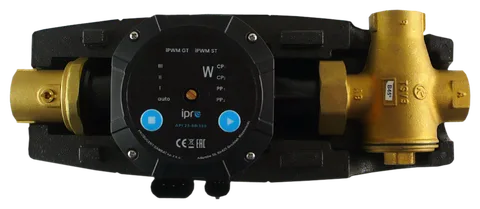

IBOMAT API siūlomas su 45, 50 arba 55 °C vožtuvu. Atitinkama didžiausia katilo galia yra 46, 42 arba 36 kW. Kataloge pateiktos IBOMAT AMG 50 ir 55 °C versijos. Atsidarymo temperatūrą rinkitės pagal katilo gamintojo nurodymus, o ne vien pagal katilo galią.

Mazge yra API arba AMG 25-60/180 siurblys, termostatinis vožtuvas, jungtis su vožtuvu, termometras ir izoliacija. Darbinio slėgio ribos yra 0.5-6 bar. Jei tinkamas siurblys jau sumontuotas, galima rinktis atskirą MIX TVR vožtuvą.

Kada reikalingas hidraulinis separatorius?

Separatorius reikalingas, kai šilumos šaltinio ir šildymo kontūrų pusėse veikia atskiri siurbliai ir skiriasi jų srautai. Jis leidžia kontūrams veikti nepriklausomai ir padeda išlaikyti stabilesnį sistemos darbą, kai dalis kontūrų išjungiama. Separatorius nėra šilumokaitis: katilo ir kontūrų slėgio jis neatskiria.

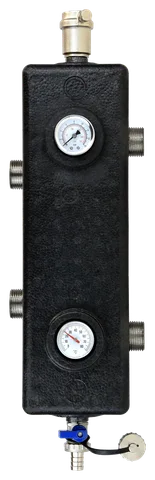

Vertikalus SP-S skirtas vienam šaltinio ir vienam šildymo kontūrui. Jis skirtas iki 50 kW galiai, darbinis slėgis turi būti ne didesnis kaip 3 bar, o temperatūra neturi viršyti 95 °C. Jame yra automatinis nuorintojas, išleidimo vožtuvas, termometras, manometras ir izoliacija.

Horizontalus SP-S GP PRO jungiamas tiesiai prie GP PRO kolektoriaus. Jo ribos yra 35 kW, 3 m³/h, 5 bar ir 110 °C. 125 mm atstumas tarp ašių suderintas su kitomis GP PRO sistemos dalimis. Prieš montuodami patikrinkite ne tik šiluminę galią, bet ir bendrą kontūrų srautą bei sistemos darbinį slėgį.

Kaip sujungti kelis šildymo kontūrus vienoje katilinėje?

GP PRO sistemoje horizontalus separatorius SP-S GP PRO jungiamas prie kolektoriaus, ant kurio kiekvienam kontūrui montuojama po GP PRO mazgą. Visų šių dalių ašių atstumas yra 125 mm, todėl radiatorių, grindinio šildymo ir kitus kontūrus galima sujungti į vieną katilinės schemą.

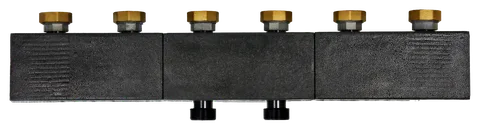

GP PRO kolektoriai skirti 2, 3, 4, 2+1 arba 3+2 mazgams. Žymėjimas 2+1 reiškia du mazgus viršuje ir vieną apačioje. Pagal gamintojo instrukciją kolektoriaus ribos yra iki 50 kW, 3 m³/h, 5 bar ir 110 °C.

Jei prieš kolektorių montuojamas horizontalus SP-S GP PRO, separatorius skirtas iki 35 kW, o kolektorius - iki 50 kW. Siena, prie kurios tvirtinama įranga, turi išlaikyti kolektoriaus ir visų prijungtų mazgų svorį.
