Šildymo sistemos plovimas ir magnetinis filtras: kada plauti, kaip tai daroma ir kur montuoti filtrą

Kaip suprasti, kad šildymo sistemą reikia išplauti?

Jeigu radiatorius viršuje karštas, o apačioje aiškiai šaltas, jo apatiniuose kanaluose tikriausiai susikaupė dumblo; šiek tiek vėsesnė apačia yra normali. Jei šalta viršutinė dalis, dažniausiai kaltas oras - radiatorių reikia nuorinti, o plovimas nepadės. Keli požymiai keliuose radiatoriuose rodo visos sistemos problemą, o vienas šaltas radiatorius dažnai yra vietinė bėda, pavyzdžiui, užstrigęs termostatinis vožtuvas.

Kiti požymiai:

• keli prastai šylantys radiatoriai, nors termostatiniai vožtuvai visiškai atidaryti;
• tamsus, drumstas išleidžiamas vanduo, kartais su nuosėdomis;
• nuorinant jaučiamas supuvusių kiaušinių kvapas - tai sieros vandenilis;
• triukšmas vamzdžiuose arba garsiau nei pernai veikiantis cirkuliacinis siurblys;
• katilas greitai pasiekia nustatytą temperatūrą, o patalpos šyla lėtai.

Triukšmą gali kelti ir oras ar netinkamai nustatytas cirkuliacinio siurblio greitis.

Iš kur šildymo sistemoje atsiranda dumblas ir magnetitas?

Plieniniai vamzdžiai ir radiatoriai koroduoja dėl vandenyje ištirpusio deguonies. Taip susidaro geležies oksidai, uždaroje sistemoje daugiausia magnetitas - juodos, smulkios ir magnetinės dalelės. Jos keliauja su šilumnešiu, nusėda lėto srauto vietose ir patenka į siurblį. Daugiausia dumblo būna senose plieninėse sistemose ir sistemose, kurios dažnai papildomos vandentiekio ar gręžinio vandeniu.

Plauti tenka dažniau, jei sistema atvira, vanduo kietas, nėra inhibitoriaus arba vasarą vanduo ilgai stovi. Pro plastikinius vamzdžius be deguonies barjero į sistemą patenka šiek tiek deguonies. Stovinčiame vandenyje ir žemos temperatūros grindiniame šildyme gali susidaryti bioplėvelė bei sieros vandenilis.

Kalkių nuosėdos (nuoviros) atsiranda dėl vandens kietumo, o ne dėl korozijos. Jei sistemą tenka dažnai papildyti, patikrinkite išsiplėtimo indą ir ieškokite nuotėkio: kiekvienas papildymas atneša naujo deguonies ir kalkių.

Kuo plauti sistemą: vandeniu, plovimo skysčiu ar plovimo siurbliu?

Švarus vanduo pašalina tik laisvas nuosėdas, o prilipęs dumblas lieka, todėl seniai neplautoje sistemoje požymiai gali grįžti po kelių savaičių. Plovimo skystis nuosėdas atlaisvina, o plovimo siurblys varo skystį per sistemą ir periodiškai keičia jo kryptį, todėl išjudina nešvarumus iš vietų, kurias įprasta cirkuliacija aplenkia.

Visi čia minimi gaminiai yra IBO. Plovimo skystis CLEANER pasirenkamas pagal nešvarumų pobūdį:

• IBO CLEANER IC-1 - šarminis, nuo dumblo, nuosėdų ir sieros vandenilio; veikia ir šaltoje sistemoje, kurios negalima pašildyti.
• CLEANER IC-2 - rūgštinis (fosforo rūgštis), nuo kalkių nuosėdų, dumblo, bioplėvelės ir sieros vandenilio.
• CLEANER IC-3 FLUSH - rūgštinis (fosforo rūgštis), nuo kalkių, rūdžių ir kieto vandens nuosėdų.

Skystis cirkuliuoja bent 1 valandą, kai visi vožtuvai atidaryti; rūgštiniai skysčiai - ne ilgiau kaip 12 valandų. Visų trijų dozė yra 1:100, tai yra 1 l skysčio 100 l sistemos vandens; vieno litro paprastai pakanka namo sistemai iki 10 radiatorių. Skysčio negalima palikti sistemoje: po plovimo jį reikia išleisti ir sistemą kruopščiai išskalauti.

Cheminį plovimą atlieka montuotojas, mūvėdamas pirštines ir naudodamas akių bei veido apsaugą. Skysčių duomenyse nurodyta, kad jie nesukelia plieno korozijos, o kitos medžiagos neminimos, todėl montuotojas pagal katilo instrukciją patikrina, ar jo dalys, pavyzdžiui, aliuminio šilumokaitis, gali liestis su skysčiu, o netinkamas dalis išima arba atjungia.

Kaip šildymo sistema plaunama plovimo siurbliu?

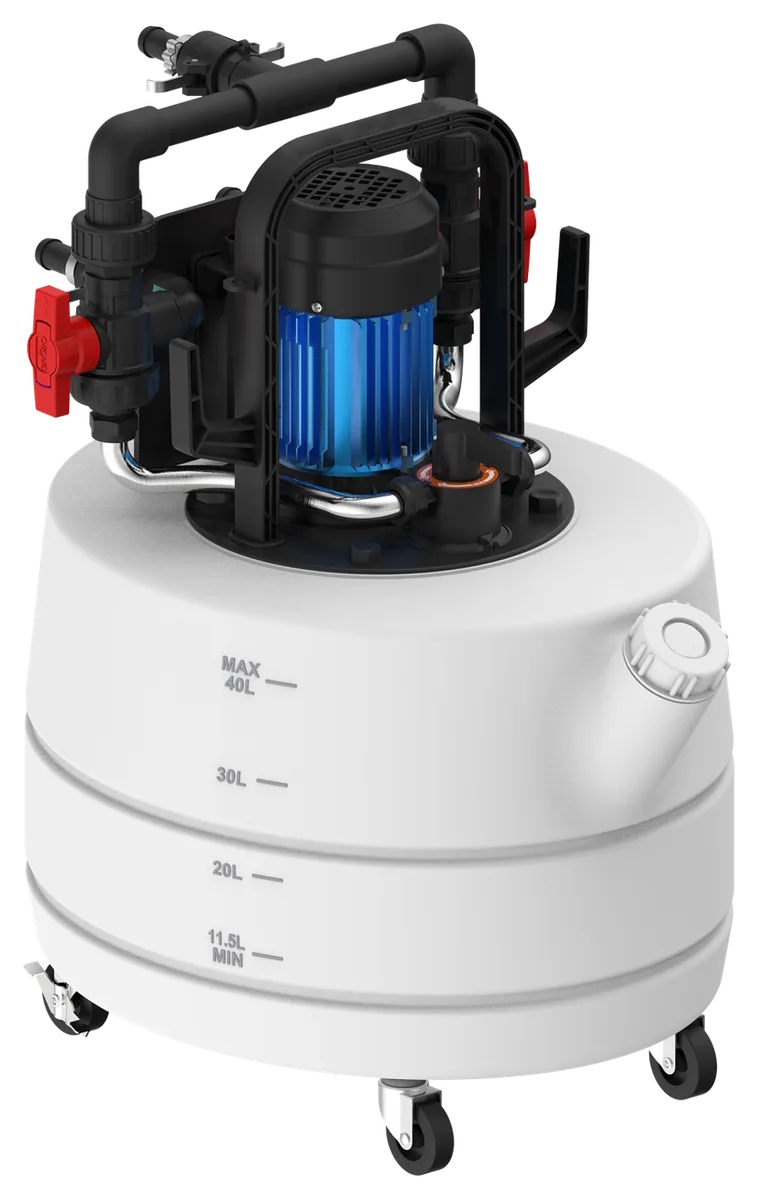

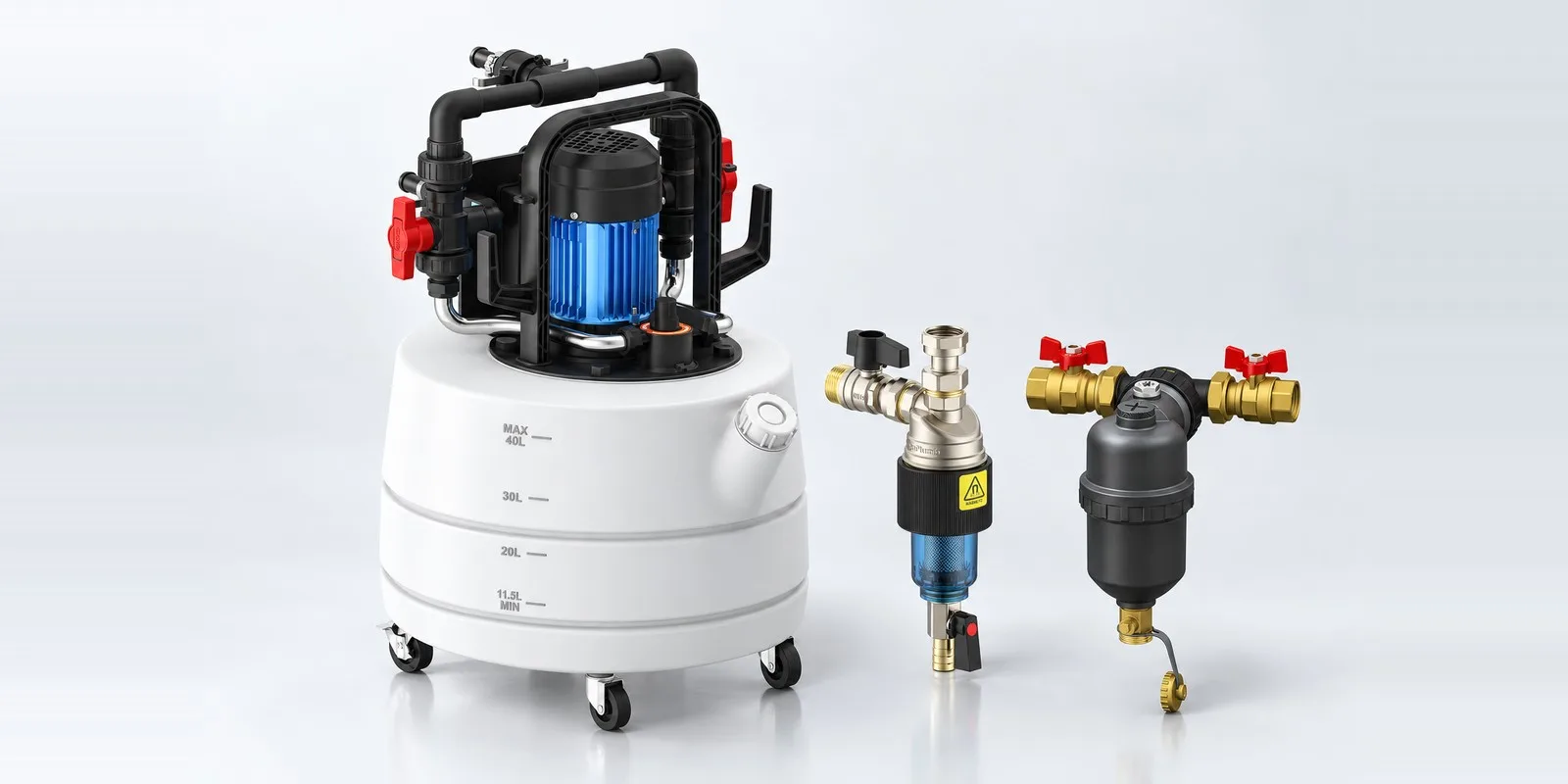

Plovimo siurbliai FLUSH skirti šaltam plovimui, todėl prijungiami prie išjungtos ir atvėsusios sistemos. Pirmiausia per ją 1-2 valandas cirkuliuoja plovimo skystis, kas 5-15 minučių keičiant srauto kryptį (reversas). Tada sistema skalaujama švariu vandeniu, radiatoriai plaunami po vieną, o pabaigoje per siurblį įleidžiamas korozijos inhibitorius.

Skysčio temperatūra - iki 35 °C, o iki 50 °C - ne ilgiau kaip 60 minučių. Pagal FLUSH instrukcijas rūgščių turintys skysčiai šiems siurbliams netinka, todėl su jais naudojamas nerūgštinis skystis, pavyzdžiui, IBO CLEANER IC-1.

Radiatorių sistema plaunama taip:

1. Išjunkite šilumos šaltinį, atvėsinkite sistemą ir sumažinkite slėgį.
2. Prijunkite cirkuliacines žarnas, pavyzdžiui, vietoje radiatoriaus vožtuvo ar cirkuliacinio siurblio; išleidimo žarną - į kanalizaciją, tiekimo - prie čiaupo.
3. Įpilkite plovimo skysčio į talpą, leiskite jam cirkuliuoti 1-2 valandas ir kas 5-15 minučių keiskite srauto kryptį.
4. Pakeiskite nešvarų vandenį švariu ir skalaukite apie 20 minučių, kryptį keisdami kas 5 minutes.
5. Plaukite radiatorius po vieną, kitus uždarę: kiekvieną apie 10 minučių, kryptį keisdami kas 2 minutes.
6. Atidarykite visus radiatorius ir skalaukite sistemą apie 20 minučių, kol vanduo taps švarus.
7. Per siurblį įleiskite inhibitorių ir leiskite jam cirkuliuoti apie 20 minučių, kryptį keisdami kas 5 minutes.
8. Vėl sujunkite sistemą, išvalykite plovimo siurblį, pripildykite sistemą iki darbinio slėgio ir nuorinkite.

Grindinis šildymas plaunamas prie kolektoriaus kontūras po kontūro, kiekvienas apie 10 minučių. Atidarius visus kontūrus iš karto, srauto greitis kiekviename būna per mažas nuosėdoms išnešti.

Pildymo ir plovimo stotelė skirta vandeniui ir glikolio mišiniams iki 40 °C. Mūsų vertinimu, plauti keičiant kryptį tinkamesni FLUSH siurbliai: stotelės dokumentuose reverso nėra. Pagal gamintojo duomenis jos siurblio pakėlimo aukštis - iki 50 m (orientaciškai apie 5 bar), todėl pildydami sekite manometrą, kad neviršytumėte apsauginio vožtuvo nustatymo.

Sausos eigos apsaugos neturi nei FLUSH, nei stotelė: talpoje visada turi būti skysčio. Įrangą junkite į įžemintą 230 V lizdą su 30 mA nuotėkio rele.

Kaip veikia magnetinis filtras ir kur jį montuoti?

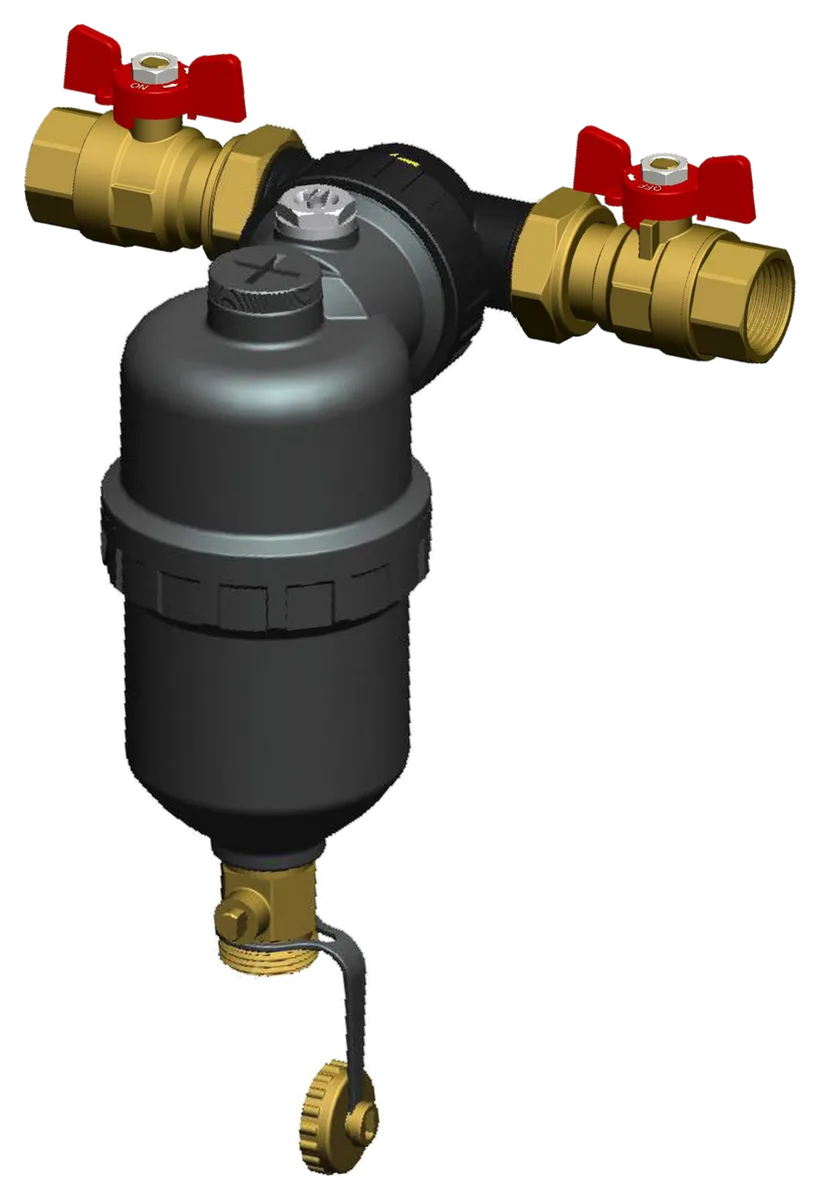

Magnetinis filtras šildymo sistemai magnetu sulaiko magnetitą, o tinkleliu - didesnes nemagnetines daleles. Platesnėje filtro kameroje srautas sulėtėja, nešvarumai nusėda ir vėliau išleidžiami per išleidimo vožtuvą. Filtras montuojamas ant grįžtamojo vamzdžio po paskutinio radiatoriaus, prieš katilą ir ne arčiau kaip 1 m nuo jo.

Filtras statomas pagal rodykles ant korpuso, su uždaromaisiais vožtuvais abiejose pusėse, paliekant vietos priežiūrai. Atvirojoje sistemoje filtro negalima montuoti tarp katilo ir atviro išsiplėtimo indo: šiame apsauginiame vamzdyje negali būti vožtuvų ir kliūčių. Filtrą montuoja kvalifikuotas montuotojas. Širdies stimuliatorius ir elektroninius prietaisus laikykite bent 35 cm atstumu nuo magneto.

Kokį magnetinį filtrą pasirinkti?

Magnetiniai filtrai parenkami pagal vamzdžio sriegį, srautą, sistemos slėgį ir temperatūrą. Mūsų vertinimu, didžiausias filtro darbinis slėgis turi būti ne mažesnis už sistemos apsauginio vožtuvo nustatymą, todėl 3 bar modeliai IBF-01, IBF-07 ir IBF-08 MAX tinka tik ten, kur apsauginis vožtuvas nustatytas ne daugiau kaip 3 bar.

Filtro didžiausias srautas turi viršyti sistemos srautą. Apskaičiuota orientaciškai: 10 kW šilumos galiai reikia apie 0.43 m³/h srauto, kai tiekiamo ir grįžtamo vandens temperatūrų skirtumas (ΔT) yra 20 K, ir apie 1.7 m³/h, kai ΔT yra 5 K, kaip su šilumos siurbliu.

Jei ieškote magnetinio vandens filtro vandentiekiui, tai kitas prietaisas - magnetinis vandens nukalkintojas; šildymo sistemos dumblui jis neskirtas.

Kaip ir kada valyti magnetinį filtrą?

Pirmą kartą magnetinį filtrą išvalykite praėjus 1-2 mėnesiams nuo jo paleidimo. Vėliau jį valykite ne rečiau kaip kartą per metus, o greitai prisipildantį filtrą - dažniau. Visos sistemos išleisti nereikia: uždaromieji vožtuvai atskiria filtrą nuo sistemos, todėl išleidžiamas tik jame esantis vanduo.

1. Išjunkite katilą bei cirkuliacinį siurblį ir palaukite, kol sistema atvės iki kambario temperatūros.
2. Po filtru pastatykite indą, uždarykite vožtuvus ir pro išleidimo vožtuvą lėtai išleiskite vandenį.
3. Uždarykite išleidimo vožtuvą ir komplekto raktu atsukite dangtį.
4. Išimkite magnetą bei tinklelį ir išplaukite juos bei korpusą šiltu vandeniu.
5. Patikrinkite sandariklius ir sriegius, susidėvėjusius sandariklius pakeiskite ir surinkite filtrą.
6. Lėtai atidarykite įleidimo vožtuvą, nuorinkite filtrą, atidarykite vožtuvus, paleiskite sistemą, patikrinkite slėgį ir sandarumą.

Mūsų vertinimu, jei po metų filtre daug juodo dumblo, verta patikrinti inhibitorių ir ieškoti, kur į sistemą patenka deguonies.

Kaip apsaugoti šildymo sistemą po plovimo?

Plovimas pašalina pasekmę, bet ne priežastį: su šviežiu vandeniu į sistemą vėl patenka ištirpusio deguonies, ir korozija gali vėl suaktyvėti. Todėl po skalavimo įpilamas korozijos inhibitorius IBO PROTECTOR IP-1, o magnetinis filtras gaudo cirkuliuojantį magnetitą, kol šis dar nepasiekia siurblio ir šilumokaičio.

IP-1 lieka sistemoje, dozė ta pati - 1:100. Pagal gamintojo duomenis jis saugo plieną, varį, žalvarį ir aliuminį, slopina koroziją, kalkių nuosėdų susidarymą ir dujų kaupimąsi.

Praktinė taisyklė: šildymo sistemos plovimas atliekamas keičiant katilą arba cirkuliacinį siurblį, kad senos nuosėdos nepatektų į naują įrangą. Vienodo plovimo intervalo nėra: jis priklauso nuo vamzdžių medžiagos, vandens ir sistemos naudojimo.

Kada plovimas ar magnetinis filtras problemos neišspręs?

Plovimas nepadės, jei radiatorius šaltas viršuje: tai oras, radiatorių reikia nuorinti. Mūsų vertinimu, magnetinis filtras neišvalo jau užterštos sistemos ir nesustabdo korozijos: jis sulaiko tik cirkuliuojančias daleles. Todėl stipriai užterštą sistemą pirmiausia reikia išplauti. Filtras ir inhibitorius veikia kartu, vienas kito nepakeičia.

• Kalkių nuosėdoms reikia rūgštinio IC-2 arba IC-3, o ne šarminio IC-1.
• FLUSH siurbliais negalima plauti karštos ir slėgio veikiamos sistemos (jų riba - 1.2 ar 2 bar), o rūgštiniai skysčiai jiems netinka.
• FLUSH siurblius ir inhibitorių laikykite ten, kur nešąla.
