Nuotekų siurblių priedai

Kam reikalingas automatinio sujungimo komplektas?

Automatinio sujungimo komplektas leidžia panardinamąjį siurblį stacionariai sumontuoti siurblinėje ir iškelti techninei priežiūrai neardant slėginio vamzdyno. Kojelė tvirtinama prie dugno, siurblys su adapteriu nuleidžiamas kreipiančiaisiais vamzdžiais ir susijungia su ja, o viršuje vamzdžius laiko specialus laikiklis.

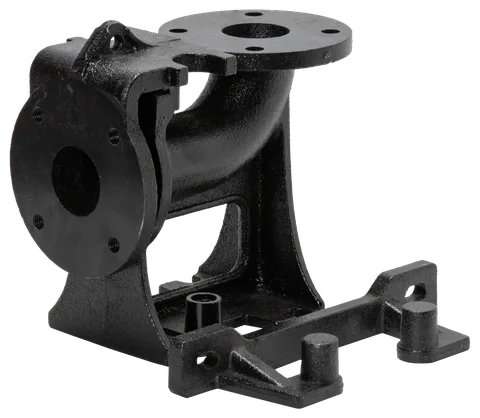

Tai ypač svarbu naudojant sunkius ZWQ ar MWQ siurblius, kurių masė gali siekti 105 kg. IBO Automatinio sujungimo komplektas PRO susideda iš adapterio, kojelės ir viršutinio kreipiančiųjų vamzdžių laikiklio. Kilnojamai naudojamam siurbliui vietoj kojelės parenkamas stovas.

Kaip parinkti komplektą pagal siurblio atvamzdį?

Pradėkite nuo siurblio, o ne nuo komplekto. Flanšinio atvamzdžio DN ir PN turi sutapti su kojelės parametrais, o srieginiams G 1¼"-G 2" atvamzdžiams skirti DRENO EASY komplektai. IBO komplektai tinka tik siurbliams, kurių slėginis atvamzdis yra horizontalus ir baigiasi flanšu. Siurblio dokumentuose dažniausiai nurodomas jam skirtas komplektas.

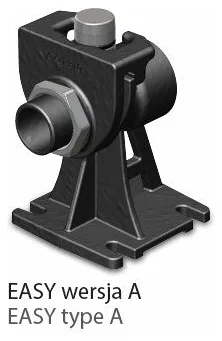

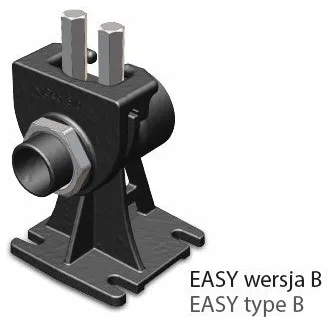

Siurbliams su srieginiu atvamzdžiu skirti Automatinio sujungimo komplektas EASY A ir EASY B. Pagrindiniai pasirinkimo variantai:

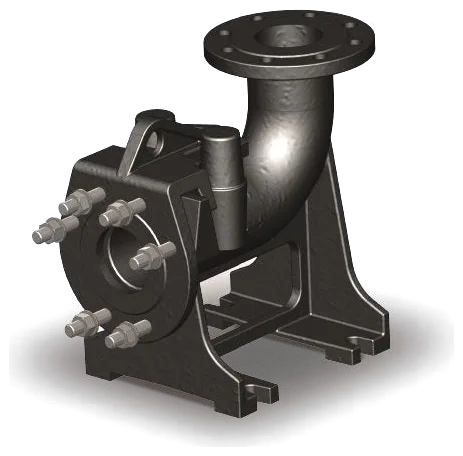

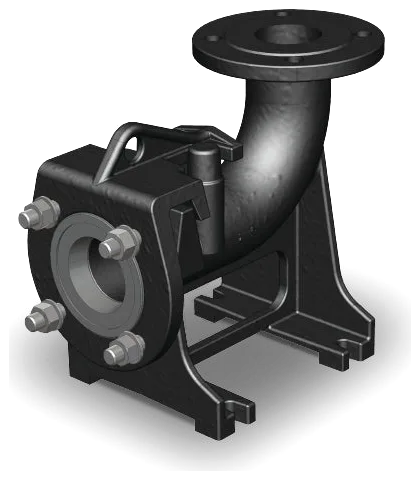

DRENO A5 ir A6 komplektai turi DN80 arba DN100 PN16 flanšą ir horizontalų G 3" arba G 4" išvadą; jiems reikia vieno 1½" kreipiančiojo vamzdžio. Automatinio sujungimo komplektas DUTY sandarinamas NBR tarpine, o B tipo komplektas sujungiamas mechaniškai. Gamintojo dokumentuose nė vienas variantas nenurodomas kaip geresnis už kitą.

B4 komplektą galima rinktis su DN65 PN6 arba DN65 PN10 flanšu: pagal siurblių duomenų lapus GT 50/2/152, GT 50/2/173 ir HT 65 siurbliams skirtas B4 PN6, o DN65 AM / AT, VM / VT ir DNB siurbliams - B4 PN10.

Ką reikia žinoti montuojant komplektą siurblinėje?

Kojelę reikia pritvirtinti prie siurblinės dugno ir sujungti su slėginiu vamzdynu. Kreipiantieji vamzdžiai turi kilti iki viršutinio laikiklio ir atitikti komplekto dydį. Siurblio negalima nuleisti ar kelti už maitinimo arba plūdinio jungiklio kabelio - tam naudojama prie rankenos pritvirtinta virvė ar grandinė.

Į IBO komplektus kreipiantieji vamzdžiai neįeina. DRENO kojelėms, priklausomai nuo modelio, naudojami ¾", 1¼", 1½" arba 2" vamzdžiai. Slėginiame vamzdyne paprastai montuojami uždaromasis vožtuvas ir atbulinis vožtuvas, kuris sustojus siurbliui neleidžia nuotekoms grįžti.

Kada siurbliui reikia stovo arba rankenos?

Stovas reikalingas, kai kilnojamai naudojamas DRENO siurblys statomas ant dugno duobėje, griovyje ar talpykloje. Cinkuoto plieno pagrindas neleidžia siurbliui nugrimzti į dumblą. Nerūdijančio plieno rankena skirta AM / AT 65-200, VM / VT, GM / GT ir HM / HT siurbliams kelti. Stacionarioje siurblinėje vietoj stovo naudojama kojelė.

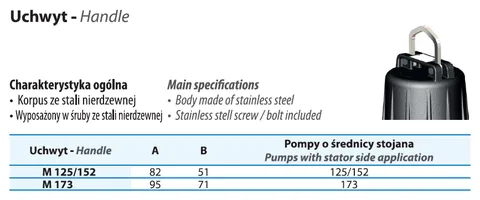

Siurblio stovas parenkamas pagal siurblio dokumentus: P1 pagrindo skersmuo yra 206 mm, P9 - 650 mm. Rankena M 125/152 arba M 173 parenkama pagal statoriaus dydį, kurį rodo paskutinis modelio kodo skaičius, pavyzdžiui, AT 80/2/173.

Kada šio puslapio priedai netinka?

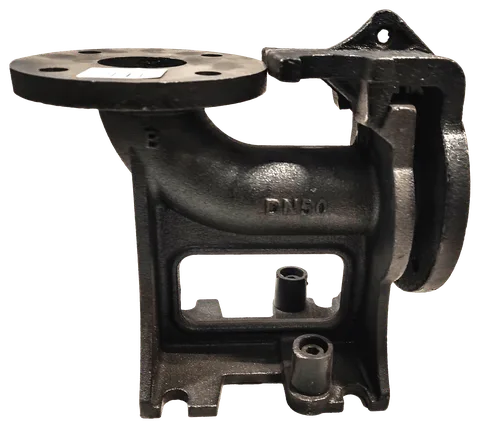

Šie priedai netinka, jei siurblys neturi atitinkamo sriegio ar flanšo arba jei jam šiame kataloge nėra dokumentuose nurodyto komplekto. Automatinio sujungimo komplektas KRAKEN netinka KRAKEN 1800 siurbliui su DN40 atvamzdžiu. IBO WQ, VX, WQZ ir AQ siurbliams kojelę padėsime parinkti pagal konkretų modelį.

Vertikaliam arba žarnai prijungti skirtam atvamzdžiui flanšinis IBO komplektas netinka. Lygiui valdyti naudojami atskiri plūdiniai jungikliai ir valdymo pultai. Jei reikia talpos, siurblio, vožtuvų ir valdymo viename sprendinyje, rinkitės nuotekų siurblines.
