Didelio našumo nešvaraus vandens siurblys: kaip parinkti sparnuotę

Kada reikia didelio našumo 400 V nešvaraus vandens siurblio?

3~400 V siurblio dažniausiai reikia, kai tenka išsiurbti didelį nešvaraus vandens ar nuotekų kiekį, pakelti jį aukštai, nuvesti toli ar siurbti tirštas nuosėdas: tokiam darbui reikia galingesnio variklio, o didesni varikliai paprastai būna trifaziai. Tačiau rinktis pradėkite ne nuo galios, o nuo to, kas yra vandenyje ir kokio srauto bei pakėlimo aukščio reikia.

Pavyzdžiui, IBO MWQ serijoje 1~230 V versiją turi tik du mažiausi modeliai, o italų gamintojo nuotekų ir drenažo siurblių DRENO AM / AT 65-200 galia siekia 60 kW. Trifazio variklio srovė maždaug tris kartus mažesnė: MWQ 50-1500 su 3~400 V naudoja 2.5 A, su 1~230 V - 7.5 A. Mūsų vertinimu, mažesnis įtampos kritimas ypač pravers, kai kabelis iki duobės ilgas, o mažai duobei dažnai pakanka ir 1~230 V siurblio.

Kokią sparnuotę rinktis pagal tai, kas yra vandenyje?

Sparnuotė lemia, kaip siurblys susidoroja su smėliu, nuosėdomis, pluoštais ir stambiomis dalelėmis. Universalios sparnuotės nėra: smėliui reikia dilimui atsparios dumblo siurblio sparnuotės, nuosėdoms - agitatoriaus (dugne nusėdusių nuosėdų maišiklio po įsiurbimo anga), skudurams - sūkurinės sparnuotės ar pjaustymo briaunos, lietaus ir technologiniam vandeniui - kanalinės sparnuotės.

Kodėl plovyklos ar dirbtuvių duobei reikia purvo siurblio, o ne fekalinio?

Plovyklų smėlio gaudyklėse ir nusodintuvuose bei dirbtuvių duobėse, mūsų vertinimu, paprastai kaupiasi smėlis ir purvas, o tai abrazyvinė terpė. Bendroji IBO panardinamųjų siurblių instrukcija neleidžia abrazyvinių dalelių (smėlio, žvyro) ir daugiau kaip 10 % kietųjų dalelių, IPRO QBS instrukcija taip pat neleidžia smėlio. Tokiam vandeniui skirti purvo (dumblo) siurbliai su dilimui atsparia sparnuote.

IBO IBX AUTO turi pusiau atvirą sparnuotę iš daug chromo turinčio lydinio, dilimo plokštę ir 8 mm praeinamumą, KBFU AUTO - dilimui atsparią sparnuotę, išorinį agitatorių ir įmontuotą valdymo modulį su fazių sekos ir perkrovos apsauga. DRENO Kappa nuo 1.2 kW turi grūdinto nerūdijančio plieno (55-60 HRC) sparnuotę, guma dengtas hidraulines dalis ir reguliuojamą difuzorių, kuris kompensuoja dilimą.

Jei dugne yra smėlio ar akmenų, o statote ne purvo siurblį, instrukcijos liepia jį pakabinti bent 0.5 m virš dugno.

IBO ir IPRO QBS instrukcijos neleidžia siurbti vandens su alyva ar naftos produktais: jie pažeidžia kabelio ir sandariklių gumą. Jei Jūsų duobėje gali būti alyvos ar naftos produktų, parašykite mums: tokiam vandeniui reikia kito sprendimo.

Statybviečių ir iškasų sausinimą aptariame atskirame straipsnyje.

Kam reikalingas agitatorius tirštų nuosėdų talpose?

Agitatorius - tai maišiklis po siurblio įsiurbimo anga. Jis išjudina ir suardo dugne nusėdusias tirštas nuosėdas, kurias paprastas siurblys paliktų, ir nukreipia jas į įsiurbimo angą. Tipinės vietos - nuotekų kaupimo duobės ir srutų talpos. Jei srutose daug šiaudų, parašykite mums ir aprašykite terpę: tokį atvejį vertiname atskirai.

IBO MWQ yra siurblys su agitatoriumi, o ne su smulkintuvu. Agitatoriaus veikimo skersmuo - nuo 1200 mm (MWQ 50-1100) iki 2500 mm (MWQ 150-7500), siurblių galia - 1.1-7.5 kW. MWQ skirtas nuosėdoms, ne smėliui: jam taikoma bendroji IBO instrukcija, kuri abrazyvinių dalelių neleidžia.

Ką rinktis skudurams ir pluoštams: sūkurinę sparnuotę, pjaustymo briauną ar smulkintuvą?

Sūkurinė (VORTEX) sparnuotė geriau praleidžia stambias daleles ir mažiau užsikemša, nes dalelės mažai liečiasi su sparnuote, tačiau jos naudingumo koeficientas mažesnis. Sparnuotė su pjaustymo briauna tinka didesniam srautui su pluoštais. Smulkintuvas įsiurbimo angoje reikalingas, kai nuotekas reikia tiekti siauru, ilgu ar aukšto slėgio vamzdynu.

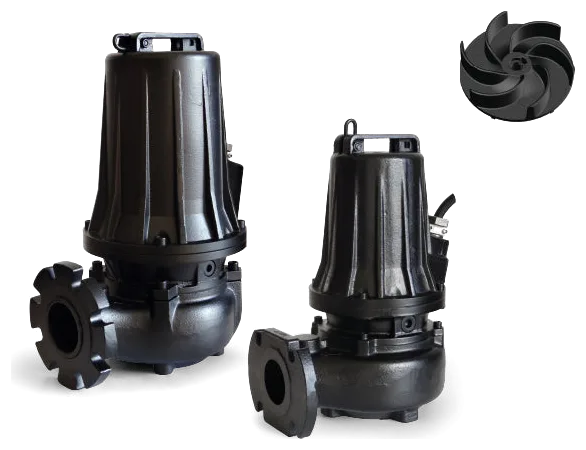

DRENO DNA ir VM / VT sūkuriniai fekaliniai siurbliai skirti įmonių, valymo įrenginių ir ūkių nuotekoms su stambiomis dalelėmis. IBO VX ir DRENO AM / AT 65-200 iki 9 kW turi atvirą vienkanalę sparnuotę su pjaustymo briauna, IBO ZWQ ir IPRO ZWE - sparnuotę su pjaunančiu peiliu (IPRO - profesionali linija verslui ir pramonei). DRENO GM / GT smulkintuvas susmulkina daleles, todėl nuotekas galima tiekti siaurais, dažnai jau esamais vamzdžiais ir į didelį aukštį.

Mūsų vertinimu, pjaustymo briauna ir smulkintuvas skirti pluoštams, ne smėliui: abrazyvas greitai dildo peilius. Siurblius namų nuotekoms ir slėginei kanalizacijai aptariame atskirame straipsnyje.

Kada kanalinė sparnuotė tinka lietaus ir technologiniam vandeniui?

Kanalinė sparnuotė tinka dideliems lietaus, technologinio ir aušinimo vandens bei lengvų nuotekų kiekiams, kai vandenyje nėra smėlio ir ilgų pluoštų. Dvikanalė sparnuotė duoda didelį srautą, bet jos praeinamumas mažesnis nei sūkurinės. Jei vandenyje atsiranda skudurų ir servetėlių, mūsų vertinimu, saugiau rinktis sūkurinę sparnuotę ar pjaustymo briauną.

IBO WQ turi uždarą dvikanalę sparnuotę ir 20-30 mm praeinamumą, WQ 80-3.0 tiekia iki 98 m³/h. WQ 150 su keturpoliu varikliu tiekia iki 240 m³/h, jo kanalinės sparnuotės praeinamumas, pagal gamintojo duomenis, 75 mm. Didžiausiems nuotekų srautams DRENO AM / AT 65-200 nuo 10 kW turi uždarą vienkanalę sparnuotę su 80-140 mm praeinamumu.

Švaresniam vandeniui ir dideliam pakėlimo aukščiui tinka IPRO QBS su nerūdijančio plieno korpusu (QBS 20-40-7.5 - iki 51.8 m), bet ir jo instrukcija smėlio neleidžia.

Kodėl Qmax nėra tikrasis Jūsų siurblio našumas?

Didžiausias kataloge nurodytas srautas pasiekiamas tik esant 0 m pakėlimo aukščiui, o didžiausias pakėlimo aukštis - kai srauto nėra. Tikrasis darbo taškas randamas gamintojo kreivėje: prie aukščių skirtumo nuo vandens lygio iki vamzdžio galo pridėkite nuostolius vamzdyje. Ilgesnis, siauresnis vamzdis ir alkūnės mažina faktinį Jūsų siurblio srautą.

Pagal gamintojo duomenis ties 0 m MWQ 80-2200 tiekia 45.2 m³/h, MWQ 50-3000 - 37.2 m³/h. Orientaciškai, pagal gamintojo kreivę, ties 15 m abu tiekia apie 28 m³/h, o ties 20 m - atitinkamai apie 17 ir 24 m³/h. Didesnis Qmax negarantuoja didesnio srauto darbo taške.

Apskaičiuota orientaciškai: tiekiant 28 m³/h per 50 m tiesų vamzdį, 80 mm vidinio skersmens vamzdyje prarandama apie 2 m pakėlimo aukščio, 65 mm - apie 6 m, 50 mm - apie 20 m (be alkūnių ir vožtuvų). Tad 15 m pakėlimui per 50 mm žarną tokiu srautu reikėtų apie 35 m pakėlimo aukščio, o tiek nė vienas iš šių siurblių neišvysto.

Ką būtina numatyti 400 V siurbliui: valdymą, apsaugas ir montavimą?

3~400 V siurbliui reikia valdymo pulto, kuris saugo variklį nuo perkrovos, fazės dingimo ar neteisingos fazių sekos ir trumpojo jungimo, o su lygio jutikliais - ir nuo sausos eigos. Be šių apsaugų variklis gali sudegti. Lygį valdo plūdiniai jungikliai arba zondai. Prieš nuleidžiant siurblį į duobę būtina patikrinti sukimosi kryptį.

IPRO valdymo pultas SPS turi nuotėkio srovės, fazių, perkrovos ir sausos eigos apsaugas, o dviejų siurblių sistemoje kaitalioja jų darbą ir, sugedus vienam, paleidžia kitą. Įėjimai šiluminiams ir nuotėkio jutikliams - papildoma įranga: jų reikia daugeliui DRENO siurblių ir IPRO ZWE.

IBO ir IPRO instrukcijos reikalauja 30 mA nuotėkio relės ir pagal vardinę srovę nustatyto variklio apsaugos automato su rankiniu atstatymu, kad gedimas nepraeitų nepastebėtas. Siurblį jungia kvalifikuotas elektrikas; jei sparnuotė sukasi ne ta kryptimi, jis sukeičia du fazių laidus.

Stacionariai siurblys statomas ant automatinio sujungimo komplekto su kreipiančiaisiais (skyrius Nuotekų siurblių priedai): nuleistas grandine, jis savo svoriu sandariai prisispaudžia prie kojelės, todėl į duobę lipti nereikia. Slėginėje linijoje statomas rutulinis atbulinis vožtuvas. Siurblį kelkite grandine ar lynu, niekada už kabelio.

Į siurblinės duobę nelipkite be apsaugos ir antro žmogaus viršuje: pirmiausia ją ištuštinkite, išvėdinkite ir išmatuokite deguonies bei pavojingų dujų, pvz., metano ir vandenilio sulfido, kiekį.

Kada šie siurbliai netinka?

Siurblys netinka, jei skysčio temperatūra, pH, tankis ar panardinimo gylis išeina už serijos ribų arba jei siurblys dirbtų sausai. Instrukcijos taip pat neleidžia siurbti degių, sprogių ar ėsdinančių skysčių, maisto produktų, sūraus vandens, vandens su alyva ar naftos produktais ir vandens su tiek mineralų, kad siurblys apaugtų apnašomis.

Ribos pagal gamintojo duomenis:

• temperatūra: iki 35 °C - MWQ, ZWQ, BIG; iki 40 °C - WQ, VX, KBFU AUTO, IBX AUTO ir DRENO (DNA, DNB, VM / VT, AM / AT 65-200, GM / GT - kai visiškai panardinti);
• pH: KBFU AUTO ir IBX AUTO - 4-10, BIG - 5-9, Kappa - 5-8, WQ, VX ir kiti DRENO - 6-10;
• panardinimo gylis: WQ (išskyrus WQ 150), VX, KBFU AUTO ir IBX AUTO - paprastai iki 5 m, giliau - tik laikantis instrukcijos sąlygų; WQ 150 ir DRENO - iki 20 m;
• tankis: KBFU AUTO ir IBX AUTO - iki 1050 kg/m³, WQ 150 - iki 1300 kg/m³, DRENO - iki 1100 kg/m³.

Sprogioje aplinkoje tinka tik visiškai panardintos DRENO ATEX versijos (pvz., DNA-EX); ar duobė yra sprogi zona, nustato projektuotojas.
