Maišymo ir zoniniai vožtuvai

Kaip veikia trieigis vožtuvas ir kuo maišymo vožtuvas skiriasi nuo zoninio?

Trieigis maišymo vožtuvas sumaišo karštą katilo vandenį su vėsesniu grįžtančiu vandeniu, kad į kontūrą tekėtų reikiamos temperatūros srautas. Jis taip pat gali srautą skirstyti arba perjungti. Zoninis vožtuvas nemaišo - gavęs valdiklio signalą, jis atidaro, uždaro arba nukreipia srautą.

Trieigis vožtuvas turi karšto, grįžtančio ir sumaišyto vandens jungtis. Keturieigis vožtuvas turi ir ketvirtą jungtį - vandeniui, grįžtančiam į katilą. Termostatiniai vožtuvai reaguoja į temperatūrą be elektros, o MIX serijos zoniniai vožtuvai valdomi elektrine pavara.

Atskiras vožtuvas yra sistemos dalis. Jei reikia paruošto mazgo su vožtuvu, siurbliu ir izoliacija, jį rasite puslapyje Pamaišymo mazgai ir hidrauliniai separatoriai.

Trieigis ar keturieigis maišymo vožtuvas - kurį rinktis?

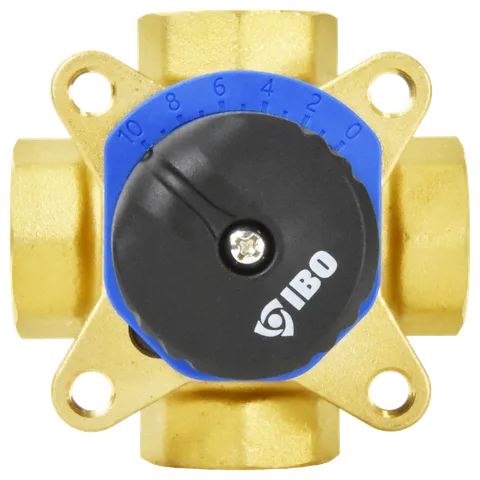

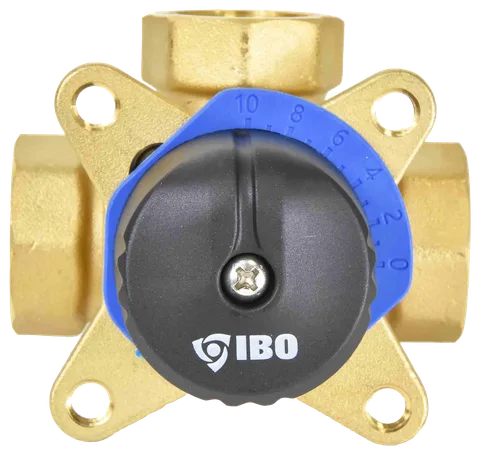

Abu vožtuvai reguliuoja tiekiamo vandens temperatūrą maišydami srautus. Keturieigis maišymo vožtuvas IBO MIX4 papildomai padidina į katilą grįžtančio vandens temperatūrą, todėl katilas mažiau veikiamas korozijos. Trieigis MIX3 vožtuvas tinka šildymo, vėsinimo ir karšto vandens sistemoms bei srautui perjungti, o visus jo DN20-DN50 dydžius rasite serijoje Trieigis maišymo vožtuvas IBO MIX3.

Didžiausias šių vožtuvų darbinis slėgis yra 10 bar, o temperatūra - 110 °C. Galima naudoti iki 50 % glikolio mišinį. Mūsų vertinimu, didesnis Kvs reiškia didesnį pralaidumą esant tokiam pačiam slėgio nuostoliui, tačiau vožtuvo dydį reikia parinkti pagal skaičiavimus, o ne vien pagal vamzdžio DN.

Kaip automatizuoti trieigį vožtuvą: STER-D ar STER-D PRO?

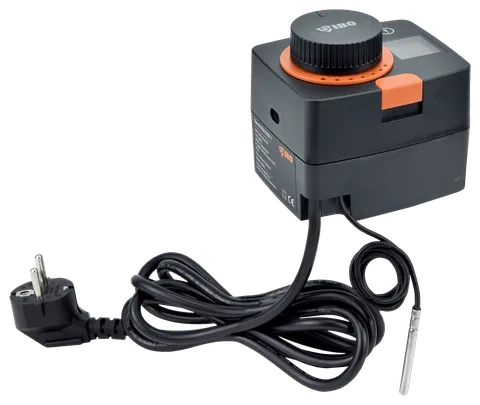

STER-D suka trieigį arba keturieigį vožtuvą pagal išorinio valdiklio 3 taškų signalą. Pavara STER-D PRO T1 turi savo valdiklį bei temperatūros jutiklį ir pati palaiko nustatytą temperatūrą, tačiau yra skirta tik trieigiams maišymo vožtuvams. Be pavaros vožtuvas reguliuojamas rankena.

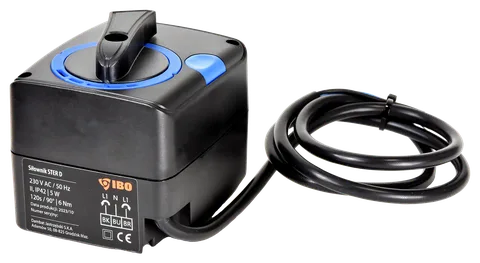

Pavara trieigiam ir keturieigiam vožtuvui STER-D maitinama 230 V įtampa, sukuria 6 Nm sukimo momentą ir 90° pasisuka per 120 s. Ji rekomenduojama IBO MIX3 ir MIX4 vožtuvams.

Pavara trieigiam vožtuvui STER-D PRO gali veikti šildymo arba vėsinimo režimu. Sistemai vis tiek būtina atskira apsauga nuo per aukštos ar per žemos temperatūros, o pavarą reikia montuoti sausoje vietoje.

Kur tinka termostatinis pamaišymo vožtuvas be elektros?

Termostatinis pamaišymo vožtuvas veikia be elektros. MIX T palaiko pastovią išeinančio vandens temperatūrą, todėl tinka grindiniam šildymui ar praustuvo čiaupui. MIX TVR saugo kietojo kuro katilą nuo per šalto grįžtančio vandens ir turi fiksuotą atidarymo temperatūrą.

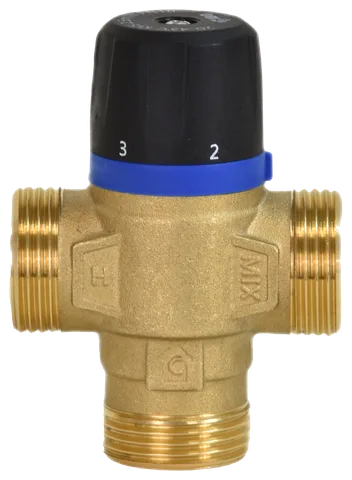

• Termostatinis maišymo vožtuvas MIX T reguliuojamas 20-43 °C arba 35-60 °C diapazone, tikslumas ± 2 °C. DN20 modelio Kvs yra 1.6 m³/h, DN25 - 2.5 m³/h, didžiausias darbinis slėgis 5 bar.

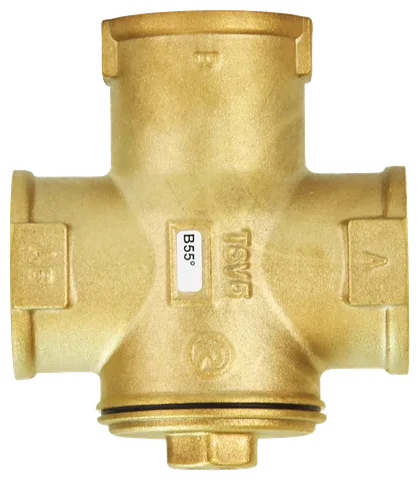

• MIX TVR atsidaro esant 45, 50 arba 55 °C. DN25 modelio Kvs yra 6.2 m³/h, DN32 - 7.0 m³/h, didžiausias slėgis 6 bar.

MIX TVR atidarymo temperatūrą rinkitės pagal katilo gamintojo dokumentaciją. Jei grįžtančio vandens temperatūrą reikia reguliuoti, tinka trieigis vožtuvas su valdiklį turinčia pavara.

Kaip pasirinkti zoninį vožtuvą su pavara: įtampa, signalas, NC ar NO?

Pirmiausia patikrinkite valdiklio įtampą ir signalą: 230 V ar 12/24 V, 2 ar 3 taškų valdymas. Tada pasirinkite funkciją. Dvieigis vožtuvas uždaro zoną, o trieigis nukreipia srautą tarp išėjimų. NC ir NO nurodo vožtuvo padėtį, kai nėra valdymo signalo.

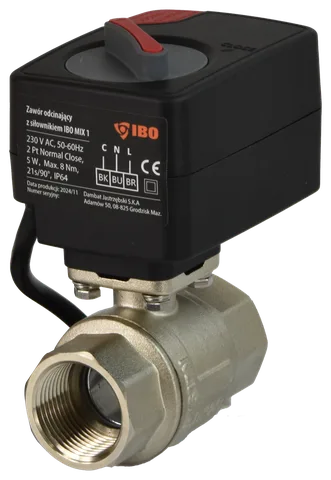

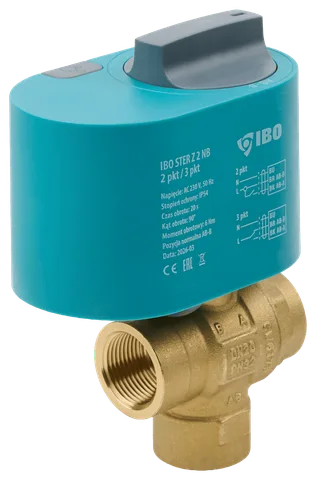

• MIX 1 - dvieigis DN15-DN25 vožtuvas, 230 V, 2 taškų valdymas, NC arba NO.

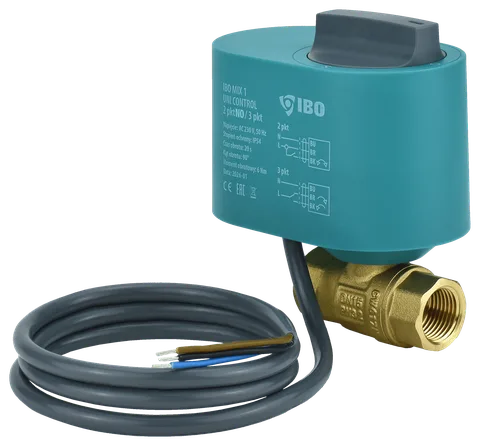

• Uždaromasis vožtuvas su pavara MIX 1 UNI CONTROL - dvieigis DN15-DN25 vožtuvas, 230 V, kurio pavara automatiškai atpažįsta 2 arba 3 laidų prijungimą.
• MIX 2 UNI CONTROL NB - trieigis DN20-DN32 vožtuvas srautui skirstyti arba perjungti.
• MIX 2N - trieigis DN25 arba DN32 vožtuvas, kuris, dingus maitinimui, lieka paskutinėje padėtyje.

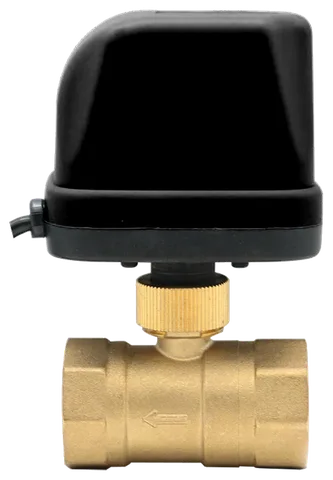

• Rutuliniai vožtuvai su pavara VT maitinami 230 V įtampa, o atskiras DN25 vožtuvas - 12 arba 24 V įtampa.

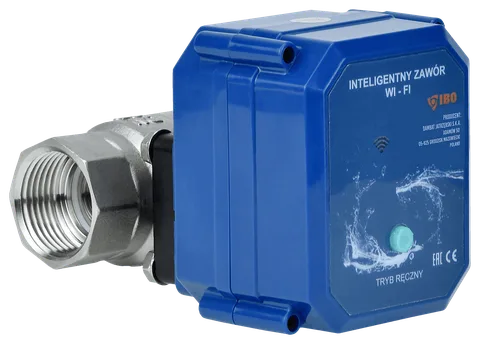

Išmanusis vandens vožtuvas Wi-Fi valdomas telefonu ir maitinamas 5 V / 2 A per USB. MIX 1 AFV su užliejimo jutikliais, aptikęs nuotėkį, nutraukia vandens tiekimą, tačiau gamintojas negarantuoja veikimo visomis sąlygomis ir rekomenduoja papildomą nepriklausomą apsaugą nuo užliejimo.

Kurie vožtuvai saugo katilą nuo perkaitimo, o šilumos siurblį - nuo užšalimo?

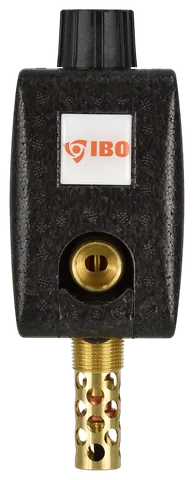

IBV ir IW vožtuvai veikia pagal temperatūrą ir jiems nereikia elektros. Katilo vandeniui pasiekus 97 ± 2 °C, IBV išleidžia karštą vandenį ir įleidžia šaltą. Vandeniui atvėsus iki 3 °C, IW pradeda išleisti vandenį iš monoblokinio šilumos siurblio kontūro.

IBV turi ¾" išorinį sriegį ir montuojamas vertikaliai arba horizontaliai, bet ne galvute žemyn. Jis neatstoja slėgio apsauginio vožtuvo.

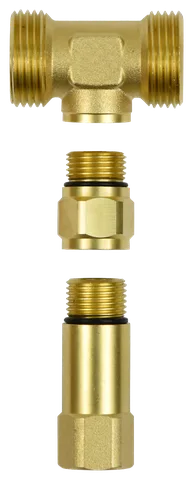

IW visiškai atsidaro esant 1 °C vandens temperatūrai, o užsidaro vandeniui sušilus iki 4 °C. Jį reikia montuoti ant lauko šilumokaičio tiekiamojo ir grįžtamojo vamzdžių, šalčiausiame taške, nukreiptą žemyn ir neapšiltintą.

Ką patikrinti prieš montuojant vožtuvą ir pavarą?

Prieš montuodami išplaukite sistemą, apsaugokite vožtuvą nuo nešvarumų ir numatykite jungtis, kurios leis jį aptarnauti. Patikrinkite srauto kryptį, slėgio bei temperatūros ribas. Elektrinė pavara turi likti sausa, o MIX 1 pavaros negalima montuoti po vožtuvu.

MIX T tiekimo jungtyse reikia tinklinių filtrų, o prieš MIX 2N rekomenduojama įrengti tinklinį filtrą, geriausia su magnetu. MIX TVR sumontuokite taip, kad oras galėtų pasišalinti savaime.

Jei UNI CONTROL vožtuvas nejudėjo ilgiau nei 3 mėnesius, rankiniu būdu jį uždarykite ir atidarykite. 230 V prijungimą turi atlikti tam įgaliotas specialistas.
