Dažnio keitikliai
Dažnio keitikliai vandens siurbliams palaiko pastovų slėgį, keisdami siurblio variklio sūkius pagal vandens poreikį. Kataloge rasite IBO IVR keitiklius 1~230 V ir 3~400 V siurbliams iki 7.5 kW, IPRO IVR ir IVR-X keitiklius verslui ir pramonei bei SMART FLOW S su įmontuota talpa vienfaziam siurbliui. Kaip pasirinkti

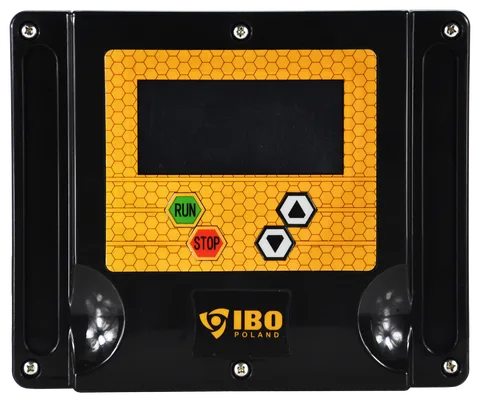

IBO IVRIBO · 1~230 V · 3~400 VGalia1.1-7.5 kW23 modeliai
IPRO IVRIPRO · 1~230 V · 3~400 VGalia2.2-45 kW12 modelių
SMART FLOW SIPRO · 1~230 VGalia1.1 kW1 modelis
IVR-XIPRO · 1~230 VGalia2.2 kW1 modelisKam reikalingas dažnio keitiklis vandens siurbliui?
Dažnio keitiklis vandens siurbliui pagal slėgio jutiklio duomenis reguliuoja variklio sūkius ir palaiko nustatytą slėgį. Kitaip nei slėgio relė, kuri įjungia ir išjungia siurblį pagal dvi nustatytas slėgio ribas, keitiklis siekia išlaikyti vieną nustatytą vertę. Kai vanduo nenaudojamas, siurblys sustoja automatiškai.
Keitikliai valdo paviršinius, giluminius ir panardinamuosius siurblius. Jie švelniai paleidžia ir sustabdo siurblį, todėl išvengiama hidraulinių smūgių, o siurblį saugo nuo sausos eigos, per didelės srovės, per aukštos ar per žemos įtampos, trumpojo jungimo ir užblokuoto darbaračio. Šie keitikliai skirti tik siurbliams.
Kaip parinkti dažnio keitiklį pagal siurblį?
Pirmiausia patikrinkite siurblio duomenų lentelėje nurodytą maitinimą, darbo srovę ir galią. Siurblio darbo srovė neturi viršyti keitiklio leidžiamos srovės. Tada įvertinkite reikiamą slėgį ir nuspręskite, ar keitiklis valdys vieną siurblį, ar siurblių grupę.
| Serija | Tinklas ir siurblys | Siurblio galia | Keli siurbliai |
|---|---|---|---|
| IBO IVR | 1~230 V arba 3~400 V; IVR 05 gali maitinti 3~230 V variklį iš 1~230 V tinklo | 1.1-7.5 kW | IVR 09T ir IVR 10 - iki 6 siurblių |
| IPRO IVR | IVR 11 - 1~230 V; IVR 11T ir IVR 400T - 3~400 V | Iki 3 kW, iki 7.5 kW arba nuo 11 kW | Vienas pagrindinis ir iki 4 pagalbinių keitiklių |
| IPRO IVR-X | 1~230 V tinklas, siurbliui 1~230 V arba 3~230 V | 0.75, 1.5 arba 2.2 kW, nustatoma parametru | Kelių siurblių valdymas per RS485 |
| IPRO SMART FLOW S | 1~230 V, siurblio srovė iki 8 A | 1.1 kW | Vienas siurblys |
Rinkdamiesi IBO IVR, žiūrėkite ne vien į kW. Pavyzdžiui, 1.5 kW modelio IVR 10 020S leidžiama srovė yra 11 A, o 2.2 kW modelio IVR 10 030T - 7 A. IBO IVR keitikliuose slėgį galima nustatyti iki 9 bar, tačiau keitiklis nesukurs didesnio slėgio, nei pajėgia sukurti siurblys.
Kokios hidroforo talpos ir kokio slėgio reikia?
Nedidelė membraninė hidroforo talpa reikalinga ir sistemoje su dažnio keitikliu. Daugumai IBO IVR modelių reikia bent 2 l talpos, o IVR 09T - bent 4 l. Pradinis oro slėgis tuščioje talpoje turi būti 60 % nustatyto darbinio slėgio.
Orientacinis talpos tūris litrais - apie 10 % siurblio našumo, išreikšto l/min. Nustačius 4 bar darbinį slėgį, pradinis oro slėgis tuščioje talpoje turi būti 2.4 bar. Jei aukščiausias čiaupas yra 15 m virš siurblio, orientaciškai reikėtų apie 2.5 bar darbinio slėgio.
SMART FLOW S jau turi įmontuotą talpą ir jutiklius. Kitiems keitikliams parenkamos atskiros hidroforų talpos.
Kaip valdyti kelis siurblius vienoje sistemoje?
Siurblių grupėje vienas keitiklis veikia kaip pagrindinis, gauna slėgio jutiklio signalą ir valdo kitus keitiklius. Papildomi siurbliai įjungiami, kai vienas siurblys nebepajėgia išlaikyti nustatyto slėgio. Grupės projektavimą ir montavimą turi atlikti kvalifikuotas specialistas.
IBO IVR 09T ir IVR 10 keitikliai jungiami į grupę iki 6 siurblių, kurioje kiekvienas siurblys turi savo keitiklį. IVR 02M reguliuoja pagrindinio siurblio sūkius ir prireikus įjungia pagalbinį siurblį, kuris veikia visu pajėgumu. IPRO IVR sistemoje pagrindinis keitiklis per RS485 valdo iki 4 pagalbinių keitiklių, o vieno pagalbinio keitiklio gedimas kitų nesustabdo. Tokios grupės naudojamos gamyklose, dirbtuvėse, sandėliuose, visuomeninių pastatų techninėse sistemose ir žemės ūkio objektuose.
Kur ir kaip montuoti dažnio keitiklį?
Dažnio keitiklis montuojamas sausoje, vėdinamoje vidaus patalpoje, kurioje temperatūra yra 0-40 °C. Jį reikia apsaugoti nuo lietaus, šalčio, tiesioginių saulės spindulių, dulkių ir užliejimo. Prijungimą, įžeminimą bei pirmąjį paleidimą turi atlikti kvalifikuotas specialistas.
Namuose reikia naudoti ekranuotus kabelius ir tinklo filtrą. Rekomenduojama, kad kabelis nuo keitiklio iki siurblio būtų iki 5 m ilgio, o ilgesnis nei 50 m kabelis nerekomenduojamas. Gręžinio siurbliui naudojami ekranuotas kabelis, filtras ir jungčių dėžutė prie gręžinio vamzdžio.
Hidraulinio jungimo seka paprastai yra tokia: siurblys, atbulinis vožtuvas, slėgio jutiklis ir talpa slėginiame vamzdyje. Elektros grandinėje keitiklis jungiamas tarp tinklo ir siurblio. Paleidžiant trifazį siurblį, būtina patikrinti jo sukimosi kryptį.
Kada geriau rinktis kitą valdymo būdą?
Atskiras keitiklis tinka jau turimam siurbliui, giluminiam ar trifaziam siurbliui ir kelių siurblių sistemai. Jei namui reikia naujo paviršinio siurblio, galima rinktis vieną įrenginį - siurblį su įmontuotu keitikliu. Kai pastovus slėgis nebūtinas, pakanka slėgio relės ir hidroforo talpos.
Siurbliai su dažnio keitikliu apima 0.4-2.2 kW paviršinius ir slėgio kėlimo siurblius. Paprastam siurblio įjungimui ir išjungimui pagal slėgį skirtos slėgio relės, o talpoms pildyti ar lygiui valdyti pagal plūdinių jungiklių ar zondų signalus tinkamesni valdymo ir apsaugos pultai.
Keitiklio negalima montuoti lauke ar šulinyje. Jei siurblys nepasiekia nustatyto slėgio, reikia sumažinti slėgio nuostatą arba rinktis galingesnį siurblį.
Dažniausiai užduodami klausimai
Ar dažnio keitiklis padidins siurblio slėgį?
Ne. Keitiklis palaiko tik tokį slėgį, kurį gali sukurti pats siurblys. Jei faktinis slėgis nepasiekia nustatytos vertės, reikia sumažinti nuostatą arba rinktis didesnį slėgį sukuriantį siurblį.
Ar dažnio keitikliu galima valdyti gręžinio siurblį?
Taip. Reikia įvertinti siurblio maitinimą, darbo srovę ir kabelį. Rekomenduojama, kad kabelis nuo keitiklio iki siurblio būtų iki 5 m ilgio, o ilgesnis nei 50 m kabelis nerekomenduojamas. Gręžiniui numatomi ekranuotas kabelis, filtras ir jungčių dėžutė prie gręžinio vamzdžio.
Ar trifazį siurblį galima prijungti prie vienfazio tinklo?
Taip, jei variklio apvijas galima perjungti iš 400 V žvaigždės į 230 V trikampį. IPRO IVR-X iš 1~230 V tinklo gali maitinti 3~230 V variklį. Elektrikas turi patikrinti variklio duomenų lentelę, apvijų jungimą ir sukimosi kryptį. Jei apvijų perjungti negalima, toks prijungimas netinka.
Ar dažnio keitiklį galima montuoti lauke ar šulinyje?
Ne. Šios kategorijos keitikliai montuojami sausose ir vėdinamose vidaus patalpose, esant 0-40 °C temperatūrai. Juos reikia apsaugoti nuo šalčio, lietaus, tiesioginių saulės spindulių ir galimo užliejimo.
Ar dažnio keitiklį galiu prijungti pats?
Ne. Elektros prijungimą, įžeminimą ir pirmąjį paleidimą turi atlikti kvalifikuotas specialistas. Namuose taip pat reikia ekranuotų kabelių ir tinklo filtro. Naudotojas vėliau gali valdymo skydelyje koreguoti nustatytą slėgį.
Kokio dažnio keitiklio reikia 1.5 kW siurbliui?
Pasirinkimas priklauso ne tik nuo galios, bet ir nuo maitinimo bei darbo srovės. 1~230 V siurbliui gali tikti IVR 10 020S, kurio leidžiama srovė yra 11 A, arba IVR 02M, kurio leidžiama srovė - iki 12 A. 3~400 V siurbliui skirtas 1.5 kW IVR 09T modelis, kurio leidžiama srovė - iki 4.3 A.
Patarimai
Vandens slėgis pastate: kodėl per mažas, kodėl per didelis ir ką daryti
Vandens slėgis pastate per mažas ar per didelis? Kaip jį išmatuoti, ką nustato STR 2.07.01:2003, kada reikia siurblio ir kur montuojamas slėgio reduktorius.
Dažnio keitiklis vandens siurbliui: pastovus slėgis be didelės talpos
Dažnio keitiklis vandens siurbliui: kaip palaikomas pastovus slėgis, kodėl vis tiek reikia mažos talpos, kada sutaupoma elektros ir kada užtenka hidroforo.
Hidroforo relė ar siurblio valdiklis: automatika ir apsauga nuo sausos eigos
Hidroforo relė siurblį tik įjungia ir išjungia. Kada reikia srauto valdiklio, zondų ar plūdinio jungiklio ir kaip parinkti prietaisą apsaugai nuo sausos eigos?
Padėsime parinkti
Atsiųskite siurblio duomenų lentelės nuotrauką arba nurodykite jo maitinimą, galią ir darbo srovę. Parašykite norimą slėgį, kiek siurblių bus sistemoje, kur stovės keitiklis ir koks bus kabelio ilgis iki siurblio. Pagal šiuos duomenis padėsime parinkti tinkamą seriją ir modelį.
