Katilų apsaugos grupės
Katilo apsaugos grupė viename prie sienos tvirtinamame korpuse sujungia uždaros šildymo sistemos apsauginį vožtuvą, manometrą, automatinį nuorintoją ir išsiplėtimo indo jungtį. Kataloge rasite IBO grupes su nerūdijančio plieno, plieno arba žalvario korpusu ir skirtingo slėgio vožtuvais. Kaip pasirinkti
Kam reikalinga katilo apsaugos grupė?
Apsaugos grupė saugo uždarą šildymo sistemą nuo per didelio slėgio. Slėgiui pasiekus apsauginio vožtuvo nuostatą, vožtuvas atsidaro ir išleidžia dalį skysčio. Tame pačiame korpuse įrengti manometras ir automatinis nuorintojas, o prie grupės prijungiamas išsiplėtimo indas.
Grupė skirta šildymo sistemai su katilu, šilumos siurbliu ar kitu šilumos šaltiniu. Grupes galima naudoti su skysčiu, kuriame yra iki 50 % glikolio. Išsiplėtimo indas į grupę neįeina: jį rasite puslapyje Išsiplėtimo indai, o jo dydį turi parinkti kvalifikuotas specialistas.
Kokio slėgio apsauginį vožtuvą rinktis?
Grupė parenkama taip, kad jos vožtuvas atsidarytų esant mažesniam slėgiui už didžiausią leistiną katilo slėgį. Šią ribą rasite katilo dokumentuose arba duomenų lentelėje. Kataloge yra grupių su 1.5, 2.5, 3 ir 6 bar vožtuvais. Prieš montuojant reikia patikrinti, ar vožtuvo atsidarymo slėgis tinka sistemos slėgiui.
- 1.5 arba 2.5 bar - IGB INOX ir Apsauginė grupė SGB.
- 3 bar - IGB INOX ir Žalvarinė apsauginė grupė MGB.
- 6 bar - IGB INOX, SGB ir MGB.
Kuo skiriasi IGB INOX, SGB ir MGB?
Pagrindiniai skirtumai yra korpuso medžiaga, galimos vožtuvo nuostatos, jungčių tipas, didžiausia temperatūra ir išsiplėtimo indo dydis. IGB INOX turi nerūdijančio plieno, SGB - plieno, o MGB - žalvario korpusą. IGB INOX ir MGB taip pat turi aptarnavimo vožtuvą.
| Serija | Vožtuvas | Skysčio temperatūra | Indo skersmuo |
|---|---|---|---|

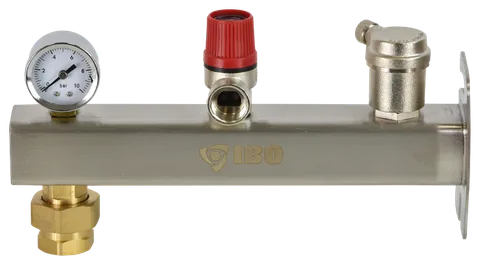

| IGB INOX | 1.5, 2.5, 3 arba 6 bar | iki 90 °C | iki 320 mm |

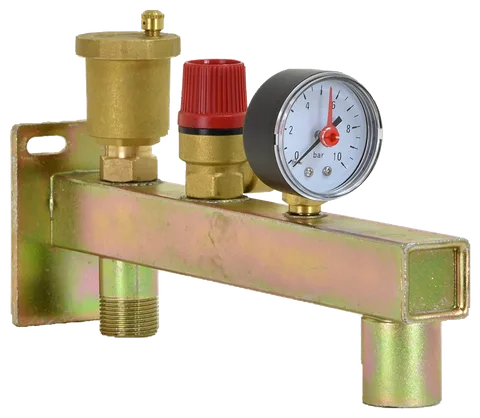

| Apsauginė grupė SGB | 1.5, 2.5 arba 6 bar | iki 90 °C | iki 340 mm |

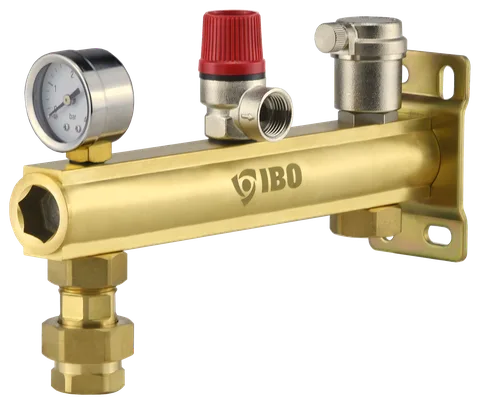

| Žalvarinė apsauginė grupė MGB | 3 arba 6 bar | iki 95 °C | iki 320 mm |
SGB jungtis į sistemą - ¾" išorinis sriegis, indui - ¾" vidinis sriegis, o IGB INOX ir MGB grupių abi jungtys - ¾" vidinis sriegis. Didesnio skersmens indo prie grupės montuoti negalima, o MGB apkrova - ne didesnė kaip 45 kg.
Kaip montuoti ir prižiūrėti apsaugos grupę?
Grupę montuoja kvalifikuotas specialistas kuo arčiau katilo arba šilumos siurblio, ant tiekiamojo arba grįžtamojo vamzdžio. Tarp šilumos šaltinio ir grupės neturi būti uždaromojo vožtuvo ar vamzdžio susiaurėjimo. Prie apsauginio vožtuvo prijungiamas ne mažesnis kaip ¾" išleidimo vamzdis, kuriuo skystis laisvai nuteka į kanalizaciją.
Išleidimo vieta turi būti matoma, o srovė neturi būti nukreipta į žmones. Užpildžius sistemą, grupės korpusas nuorinamas per automatinį nuorintoją, tada nuorintojo dangtelis užsukamas. Pirmą kartą pildydami sistemą, patikrinkite jungčių sandarumą.
Kas 3 mėnesius pasukite apsauginio vožtuvo rankenėlę. Skystis turi ištekėti, o po to vožtuvas turi vėl sandariai užsidaryti. Taip pat apžiūrėkite, ar sandarūs apsauginis vožtuvas, nuorintojas ir korpusas.
Kada apsaugos grupės neužtenka?
SGB instrukcijoje nurodyta, kad ši grupė viena pati nesudaro visos apsaugos sistemos. Jos veikimas priklauso nuo tinkamai parinkto išsiplėtimo indo, pakankamo apsauginio vožtuvo pralaidumo ir temperatūros valdymo. Apsaugos grupė taip pat neapsaugo kietojo kuro katilo nuo perkaitimo ir neatstoja vandens šildytuvo apsauginio vožtuvo.
Kietojo kuro katilo apsaugai nuo perkaitimo skirtas Terminis apsauginis vožtuvas IBV, kuris suveikia esant 97 ± 2 °C. Jis neatstoja katilui reikalingo slėgio apsauginio vožtuvo.
Dažniausiai užduodami klausimai
Kokio slėgio apsauginio vožtuvo reikia katilui?
Vožtuvas turi atsidaryti esant mažesniam slėgiui už didžiausią leistiną katilo slėgį. Kataloge yra grupių su 1.5, 2.5, 3 ir 6 bar vožtuvais.
Kodėl laša apsauginis vožtuvas?
Jei vožtuvas laša, nors sistemos slėgis mažesnis už jo nuostatą, sistemai atvėsus kelis kartus pasukite vožtuvo rankenėlę, kad pasišalintų nuosėdos. Jei lašėjimas nesibaigia, vožtuvą ar visą grupę reikia keisti: tinkamą grupę padėsime parinkti.
Ar apsaugos grupė tinka šilumos siurbliui?
Taip. Šios grupės skirtos sistemoms su katilu arba šilumos siurbliu ir gali veikti su skysčiu, kuriame yra iki 50 % glikolio.
Ar ši grupė tinka vandens šildytuvui?
Šios grupės skirtos uždaroms šildymo sistemoms su išsiplėtimo indu. Boilerio apsauginis vožtuvas yra kita prekė, kurios šiame puslapyje nėra.
Kokio dydžio išsiplėtimo indą galima prijungti?
Prie SGB galima tvirtinti iki 340 mm, o prie IGB INOX ir MGB - iki 320 mm skersmens indą. Didžiausia leistina MGB apkrova yra 45 kg.
