Šildymo sistemų priedai

Kaip prijungti cirkuliacinį siurblį: holenderiai ar prijungimo komplektas?

Pasirinkimą lemia siurblio sriegis. Šildymo cirkuliaciniam siurbliui su 1½" sriegiu skirti 25 mm holenderiai, o su 2" sriegiu - 32 mm. Mažam karšto vandens cirkuliaciniam siurbliui su ½" jungtimi tinka DN15 komplektas, leidžiantis išimti siurblį neišleidus vandens iš sistemos.

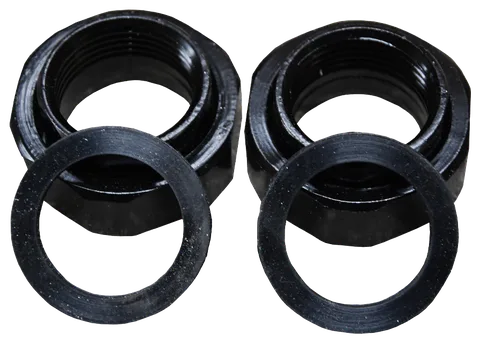

• Holenderiai cirkuliaciniam siurbliui sudaro išardomą jungtį tarp siurblio ir vamzdyno. Pagal gamintojo duomenis jie gaminami iš ketaus arba plieno, o kataloge taip pat yra dviejų žalvarinių 25 mm holenderių komplektas.
• AMG siurbliai jau tiekiami su holenderių komplektu, todėl prieš užsakant papildomą komplektą verta patikrinti siurblio komplektaciją.

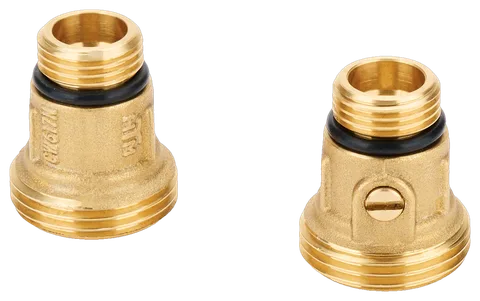

• Cirkuliacinio siurblio prijungimo komplektas turi dvi žalvarines jungtis: vieną su rutuliniu, kitą su atbuliniu vožtuvu. Siurblio pusėje jungtys yra ½", o sistemos pusėje - 1". Leistinos ribos - 95 °C ir 10 bar.
• Jungtis su rutuliniu vožtuvu montuojama siurblio įsiurbimo pusėje, o jungtis su atbuliniu vožtuvu - slėginėje pusėje. Komplektas rekomenduojamas E-IBO, E-IBO PRO, EPI, EBO, EPRO ir CPI siurbliams.

Kaip valdyti šildymo siurblį pagal temperatūrą ar katilo signalą?

Galimi du skirtingi valdymo būdai. S-150 pagal temperatūros jutiklio duomenis įjungia ir išjungia 230 V cirkuliacinį siurblį. AMG modelį su PWM įvestimi gali valdyti katilas arba kitas išorinis valdiklis, prijungtas PWM signalo kabeliu.

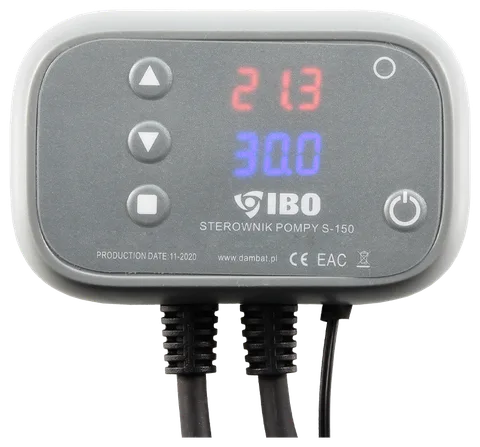

Šildymo siurblio valdiklis leidžia atskirai nustatyti įjungimo ir išjungimo temperatūras nuo 0 iki 99 °C. Jo išėjimas skirtas 230 V įrenginiui, kurio srovė esant varžinei apkrovai neviršija 1 A. Jutiklio, maitinimo ir siurblio kabeliai - apie 1 m ilgio.

S-150 taip pat turi apsaugos nuo užšalimo funkciją ir kas 1-99 dienas trumpam įjungia siurblį, kad neužstrigtų velenas. Valdiklį reikia montuoti sausoje, vėdinamoje patalpoje ir prijungti prie įžeminto elektros lizdo.

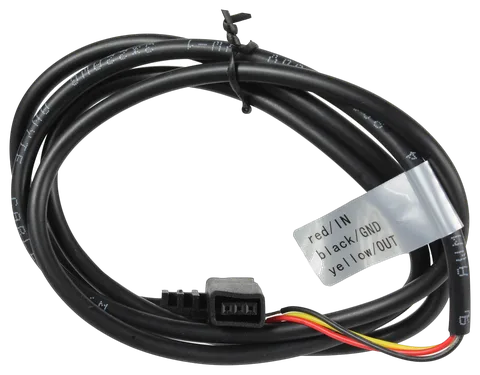

PWM kabelis AMG siurbliui tinka tik AMG modeliams, kurių pavadinime nurodyta "PWM". Signalo linija turi būti trumpesnė nei 3 m. Nesant signalo, siurblys veikia pagal savo valdymo skydelyje pasirinktas nuostatas.

Kam reikalingas serviso vožtuvas ZS?

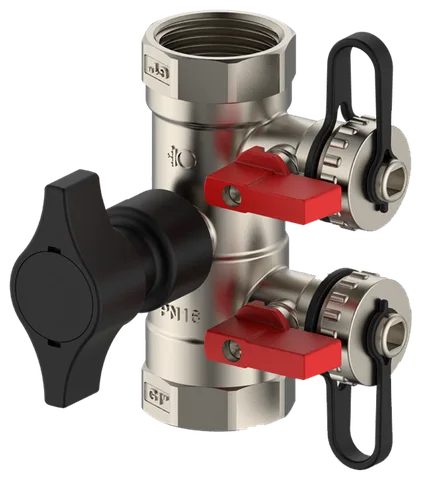

Serviso vožtuvas ZS palengvina šildymo arba oro kondicionavimo sistemos pripildymą, ištuštinimą, plovimą ir nuorinimą. Jame yra pagrindinis rutulinis vožtuvas ir du ¾" serviso vožtuvai, o prie vamzdyno jis jungiamas 1" vidiniais sriegiais.

Vožtuvas skirtas darbui iki 6 bar slėgio ir 120 °C temperatūros. Plaunant arba nuorinant sistemą uždaromas pagrindinis vožtuvas, o prie abiejų serviso vožtuvų prijungiama plovimo įranga. Sistemą nuorinti galima ir vandentiekio vandeniu, be atskiro siurblio.

Montavimo vietą būtina parinkti taip, kad uždarytas ZS neatskirtų apsauginio vožtuvo ir išsiplėtimo indo nuo šilumos šaltinio.

Ką daryti su kondensacinio katilo kondensatu?

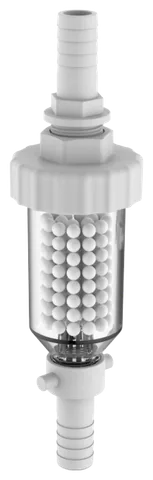

Rūgštų kondensacinio katilo kondensatą prieš išleidžiant į kanalizaciją galima neutralizuoti: neutralizatoriuje jis prateka per oksidų pagrindu pagamintų granulių užpildą. Kai kondensatas negali nutekėti savitaka, reikia automatinio kondensato siurblio su talpa.

Neutralizatorius montuojamas vertikaliai arba horizontaliai ant katilo kondensato nuvedimo vamzdžio. Skaidrus korpusas leidžia matyti užpildo būklę. Gamintojo techninės kortelės šiam gaminiui neturime, todėl dėl jungčių, temperatūros ir slėgio ribų prieš montuodami parašykite mums.

Automatinius kondensato siurblius, tinkančius ir rūgščiam kondensatui (pH nuo 2.5 iki 10), rasite puslapyje Kondensato siurbliai.
