Slėgio reduktoriai

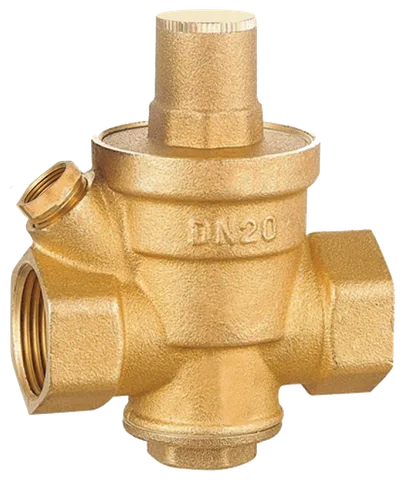

Vandens slėgio reduktorius - tai vandens slėgio reguliatorius, kuris sumažina per didelį tinklo ar siurblio slėgį iki nustatytos vertės. Kataloge rasite žalvarinius IBO reduktorius, skirtus ½"-2" jungtims ir reguliuojamus 1-6 bar diapazone. Kaip pasirinkti
Kada reikia vandens slėgio reduktoriaus?
Reduktorius reikalingas, kai tinklo arba siurblio slėgis viršija toliau sumontuotų vamzdžių ir įrenginių leistinas ribas arba svyruoja. Jis sumažina įėjimo slėgį iki nustatytos 1-6 bar vertės ir saugo sistemą nuo slėgio šuolių, kai įėjimo slėgis neviršija 16 bar.
IBO reduktorius galima naudoti vandens ir suslėgtojo oro sistemose. Vandens temperatūra - nuo 0 iki 85 °C. Reduktoriaus gali prireikti prieš filtro korpusą, terminį apsauginį vožtuvą, elektroninę slėgio relę ar slėgio didinimo siurblį, tačiau leistiną vertę visada lemia konkretus įrenginys. Pavyzdžiui, elektroninei slėgio relei ir siurblio valdikliui reduktoriaus reikia, kai slėgis viršija 10 bar, o kai vandentiekio slėgį didina VMH ar pildymo ir plovimo stotelė su siurbliu AJ, slėgis siurblio įvade turi būti ne didesnis kaip 2.5 bar.
Kokį išėjimo slėgį nustatyti?
Išėjimo slėgis neturi viršyti mažiausios ribos, kurią leidžia už reduktoriaus esantys įrenginiai. Reduktoriaus reguliavimo diapazonas yra 1-6 bar, tačiau tai nereiškia, kad kiekvienai sistemai tinka didžiausia vertė. Lentelėje pateiktos orientacinės rekomendacijos pagal konkrečių įrenginių dokumentus.
| Įrenginys už reduktoriaus | Ką leidžia dokumentai | Orientacinė reduktoriaus nuostata |
|---|---|---|
| Vandens filtro korpusas | 2-6 bar | 2-6 bar ribose |
| Terminis apsauginis vožtuvas IBV | Iki 6 bar vandens tiekimo pusėje | Ne daugiau kaip 6 bar |
| VMH, kai didina vandentiekio slėgį | Iki 2.5 bar siurblio įvade | 2.5 bar arba mažiau |
| Pildymo ir plovimo stotelė su siurbliu AJ, kai didina vandentiekio slėgį | Iki 2.5 bar siurblio įvade | 2.5 bar arba mažiau |
| Šildymo ar saulės kolektorių sistemos išsiplėtimo indas | Pradinis slėgis 0.3 bar mažesnis už reduktoriaus nuostatą | Pirmiausia nustatomas reduktorius, tada indo pradinis slėgis |
Nustatyto slėgio turi pakakti Jūsų vandens sistemai, todėl kartu įvertinkite vartojimo vietas ir įrangos reikalavimus.
Kaip parinkti dydį ir nustatyti reduktorių?
Mūsų vertinimu, reduktoriaus dydis parenkamas pagal vamzdžio, į kurį jis montuojamas, jungtį. Slėgio reduktorius siūlomas nuo ½" iki 2", arba nuo DN15 iki DN50. Visų dydžių reguliavimo diapazonas yra 1-6 bar, didžiausias įėjimo slėgis - 16 bar, o temperatūros ribos - 0-85 °C.
Korpusas ir vidinis įdėklas pagaminti iš žalvario. Reduktoriuje taip pat įrengtas nerūdijančiojo plieno AISI 309 filtras.
Nuostatai patikrinti tinka Manometras slėgio reduktoriui. Jis turi ¼" išorinį sriegį, 0-10 bar skalę ir rodo reduktoriaus palaikomą išėjimo slėgį. Prieš montuodami patikrinkite jungties dydį, įėjimo slėgį, vandens temperatūrą ir visų toliau esančių įrenginių ribas.
Kada reduktorius netinka ir ką rinktis vietoje jo?
Reduktorius slėgį tik sumažina. Jei vandens slėgis per mažas, reikalingi hidroforai arba siurbliai su dažnio keitikliu. Kai per didelį slėgį sukuria nuosavas siurblys, galima rinktis slėgio relę su įmontuotu reduktoriumi, kuri įjungia siurblį ir kartu riboja jo sukuriamą išėjimo slėgį.
Elektroninė slėgio relė su slėgio reduktoriumi PC-99 skirta vienfaziam siurbliui iki 2.2 kW, o jos išėjimo slėgis reguliuojamas 2-6 bar diapazone.
Šios kategorijos reduktoriai netinka, kai įėjimo slėgis viršija 16 bar arba terpės temperatūra viršija 85 °C. Mūsų vertinimu, reduktorius taip pat neatstoja apsauginio vožtuvo, nes jo paskirtis - palaikyti nustatytą slėgį, o ne išleisti sistemoje susidariusį viršslėgį.
Dažniausiai užduodami klausimai
Kokį didžiausią slėgį gali turėti vandentiekis prieš reduktorių?
Didžiausias įėjimo slėgis yra 16 bar. Išėjimo slėgį galima nustatyti 1-6 bar diapazone, o vandens temperatūra turi būti nuo 0 iki 85 °C.
Ar reduktoriui reikia manometro?
Manometras neprivalomas, tačiau juo galima patikrinti nustatytą išėjimo slėgį. Šiam reduktoriui skirtas manometras turi ¼" išorinį sriegį ir 0-10 bar skalę.
Ar šie reduktoriai tinka laistymo sistemai ar dujoms?
Jie skirti vandens ir suslėgtojo oro sistemoms. Dujų balionams ar suvirinimo įrangai šie reduktoriai netinka. Gamintojo dokumentuose lašelinio laistymo sistemos neminimos, o mažiausia nuostata yra 1 bar, todėl dėl tokios sistemos parašykite mums.
Ar reduktorius tinka karštam vandeniui?
Taip, jei vandens temperatūra neviršija 85 °C. Taip pat reikia laikytis reduktoriaus slėgio ribų ir už jo montuojamų įrenginių temperatūros ribų.
Patarimai
Vandens slėgis pastate: kodėl per mažas, kodėl per didelis ir ką daryti
Vandens slėgis pastate per mažas ar per didelis? Kaip jį išmatuoti, ką nustato STR 2.07.01:2003, kada reikia siurblio ir kur montuojamas slėgio reduktorius.
Atbulinis vožtuvas: rūšys ir kur jį montuoti vandentiekio ir nuotekų sistemose
Atbulinis vožtuvas kanalizacijai ar vandeniui: kokios būna rūšys, kur ir kaip jį montuoti prie siurblio, kiek slėgio jame prarandama ir kaip jį prižiūrėti.
Padėsime parinkti
Parašykite mums vamzdžio jungties dydį, esamą įėjimo slėgį, vandens temperatūrą ir už reduktoriaus montuojamų įrenginių modelius. Jei slėgio nežinote, nurodykite sistemos tipą ir įrenginius už reduktoriaus - padėsime parinkti tinkamą dydį.
