Vandens slėgio manometras rodo slėgį vandentiekio, hidroforo ar suslėgto oro linijoje, todėl galite matyti siurblio įsijungimo bei išsijungimo slėgį arba reduktoriaus palaikomą slėgį. Kataloge rasite skirtingų skalių IBO modelius su apatiniu arba galiniu prijungimu. Kaip pasirinkti

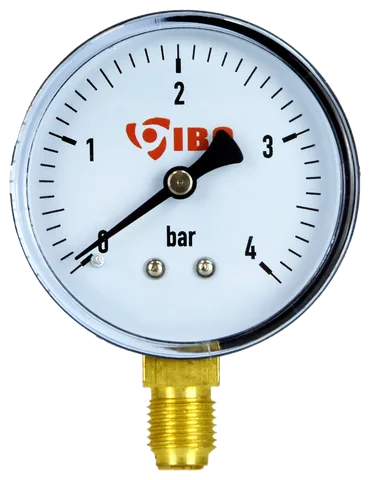

Manometras su apatiniu prijungimuIBO6 modeliai

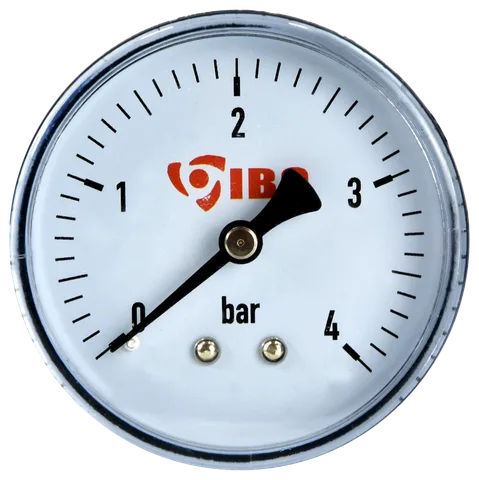

Manometras su galiniu prijungimuIBO3 modeliai

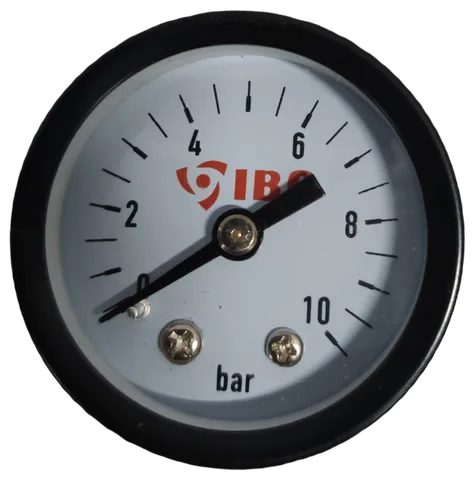

ManometrasIBO1 modelis

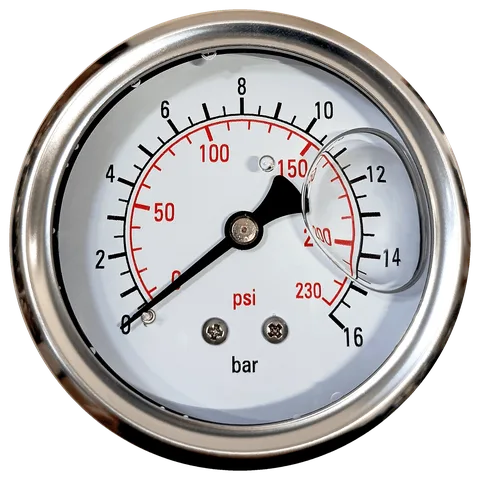

Manometras dažnio keitikliuiIBO1 modelis

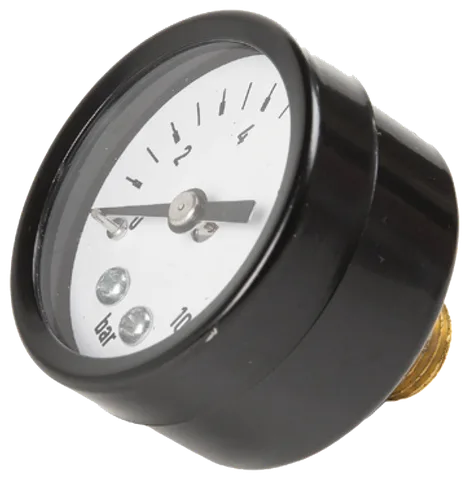

Manometras slėgio reduktoriuiIBO1 modelisKur vandens sistemoje reikia manometro?
Manometras reikalingas ten, kur nuo slėgio priklauso sistemos darbas: hidroforo penkiašakyje, už slėgio reduktoriaus, dažnio keitikliu valdomo siurblio slėginėje linijoje arba suslėgto oro sistemoje. Penkiašakyje ir reduktoriuje jis jungiamas į ¼" angą ir leidžia tiesiogiai stebėti nustatytą slėgį.
- Hidroforo penkiašakyje Manometras rodo slėgio relės įjungimo ir išjungimo ribas. Slėgio relė PC-2 jau sumontuota ant 1" penkiašakio su manometru, todėl atskiro manometro jai nereikia.
- Manometras slėgio reduktoriui rodo reduktoriaus palaikomą išėjimo slėgį. IBO reduktorių reguliavimo diapazonas yra 1-6 bar.
- Manometras dažnio keitikliui padeda stebėti, ar dažnio keitikliu valdoma sistema palaiko nustatytą slėgį.
Kokią manometro skalę pasirinkti?
Skalės viršutinė riba turi būti aukštesnė už didžiausią galimą sistemos slėgį. Orientaciškai darbinis slėgis turėtų patekti į du apatinius skalės trečdalius, kad rodyklės padėtį būtų lengva įvertinti. Todėl 0-2.5 bar manometras netinka hidroforui, kuris išsijungia, kai slėgis pasiekia 3-4 bar.
| Didžiausias sistemos slėgis | Orientacinė skalė | Tinkamas variantas |
|---|---|---|
| Iki maždaug 1.5 bar | 0-2.5 bar | Ø40, apatinis prijungimas |
| Iki maždaug 2.5 bar | 0-4 bar | Apatinis arba galinis prijungimas |
| Iki maždaug 4 bar | 0-6 bar | Ø60, apatinis arba galinis prijungimas |
| Iki maždaug 6 bar | 0-10 bar | Hidroforui arba slėgio reduktoriui |
| Iki maždaug 10 bar | 0-16 bar | Dažnio keitikliu valdomai sistemai |
Kuo skiriasi mūsų manometrai?
IBO manometrai skiriasi ciferblato dydžiu, prijungimo vieta, skale ir paskirtimi. Mūsų vertinimu, Ø60 mm ciferblatą lengviau įžiūrėti, o Ø40 mm modelis užima mažiau vietos. Apatinį arba galinį prijungimą rinkitės pagal angos kryptį ir aplink vamzdyną esančią vietą.
| Serija | Parametrai | Paskirtis |
|---|---|---|
| Manometras su apatiniu prijungimu | Ø40 arba Ø60 mm, ¼" išorinis sriegis, 0-2.5, 0-4, 0-6 arba 0-10 bar | Vandentiekiui, hidroforui, suslėgtam orui |
| Manometras su galiniu prijungimu | Ø60 mm, ¼" sriegis, 0-4, 0-6 arba 0-10 bar | Montuoti į horizontaliai nukreiptą angą |
| Manometras | ¼" išorinis sriegis, 0-10 bar | Hidroforo penkiašakiui |
| Manometras dažnio keitikliui | 0-16 bar ir papildoma psi skalė | Dažnio keitikliu valdomai sistemai |
| Manometras slėgio reduktoriui | ¼" išorinis sriegis, 0-10 bar | IBO ½"-2" slėgio reduktoriams |
Kada šie manometrai netinka?
Šioje kategorijoje nėra padangų, skaitmeninių ar elektrokontaktinių manometrų. Čia pateikti modeliai taip pat netinka slėgio bandymams, kai slėgis viršija 16 bar. Šildymo sistemoms jų nesiūlome, nes dokumentuose nenurodyta leistina temperatūros riba, o katilų apsaugos grupės turi savo manometrą.
- Hidroforo talpos oro slėgis tikrinamas per automobilio rato tipo ventilį, išjungus siurblį ir išleidus vandenį. Tam reikia padangų slėgio matuoklio arba kompresoriaus su manometru.
- Šildymo sistemai rinkitės katilų apsaugos grupes su įmontuotu manometru.
- Vamzdynams bandyti didesniu slėgiu skirti slėgio bandymo siurbliai, kurių darbinė riba siekia 50 arba 60 bar.
Dažniausiai užduodami klausimai
Kas yra manometras?
Tai prietaisas, rodantis slėgį vandens, suslėgto oro ar kitoje slėginėje sistemoje. Šiame kataloge pateikiamų modelių skalių diapazonai yra nuo 0-2.5 iki 0-16 bar.
Ar šiais manometrais galima matuoti padangų arba hidroforo talpos oro slėgį?
Ne. Jie jungiami prie srieginių vamzdyno angų. Talpos oro slėgį reikia tikrinti per automobilio rato tipo ventilį, išjungus hidroforą ir išleidus vandenį.
Kokį manometrą dėti ant hidroforo?
Manometras hidroforui įsukamas į penkiašakio ¼" angą. Jei slėgio relė išjungia siurblį ties 2.8-4 bar, orientaciškai rinkitės 0-6 arba 0-10 bar skalę.
Ar šie manometrai tinka šildymo sistemai?
Dokumentuose nenurodyta jų temperatūros riba, todėl šildymo sistemoms jų nesiūlome. Katilo apsaugos grupė turi šiai paskirčiai numatytą manometrą.
