Cirkuliaciniai siurbliai

Kam reikalingas cirkuliacinis siurblys ir kuo skiriasi jo tipai?

Uždarame šildymo kontūre cirkuliacinis siurblys varo vandenį iš katilo per radiatorius arba grindinio šildymo kilpas ir grąžina į katilą. Karšto vandens linijoje jis palaiko cirkuliaciją tarp vandens šildytuvo ir čiaupų. Elektroninis siurblys našumą reguliuoja automatiškai, o trijų greičių modelis veikia Jūsų nustatytu greičiu.

Elektroninis šlapio rotoriaus siurblys turi nuolatinių magnetų variklį ir slėgio skirtumo reguliavimą. AUTO režimu jis prisitaiko prie sistemos poreikių, todėl kartais vadinamas išmaniuoju cirkuliaciniu siurbliu. Priklausomai nuo modelio, namams skirti elektroniniai siurbliai gali naudoti nuo 5 W.

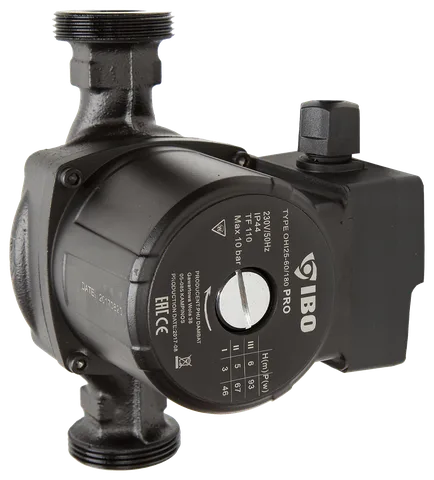

OHI PRO ir dauguma OHI modelių yra trijų greičių geriamojo vandens cirkuliaciniai siurbliai. Kadangi šlapio rotoriaus siurblio guolius tepa siurbiamas vanduo, jo negalima eksploatuoti sausa eiga.

Kaip pasirinkti cirkuliacinį siurblį šildymo sistemai?

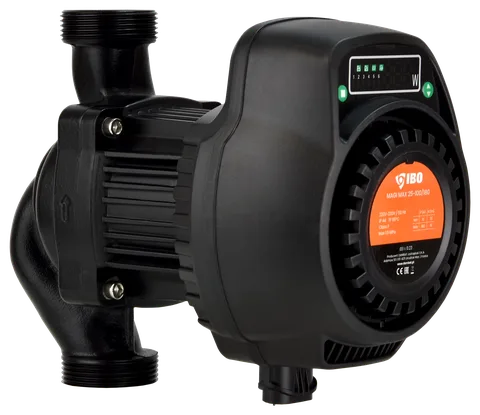

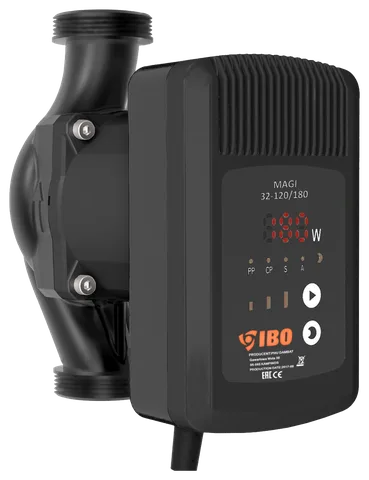

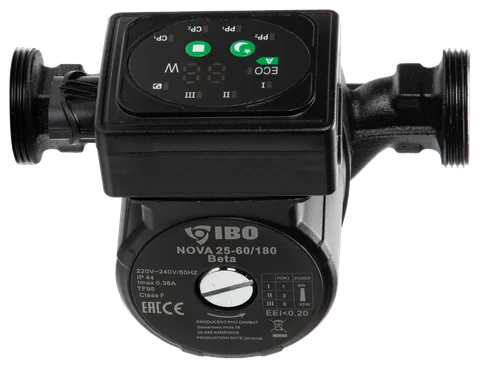

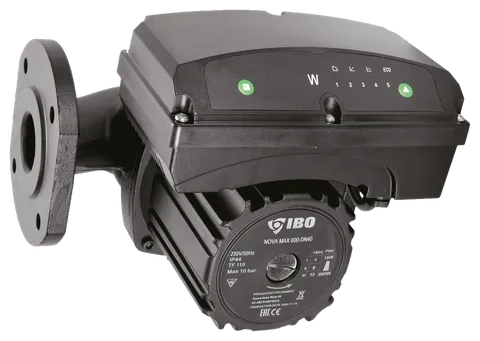

Svarbiausi pasirinkimo kriterijai yra kontūrui reikalingas pakėlimo aukštis ir našumas, siurblio montavimo ilgis bei jungčių sriegis, didžiausia šilumnešio temperatūra ir valdymo būdas. Namams skirtų šildymo serijų pakėlimo aukštis - iki 6-8 m. Didesniems kontūrams skirti MAGI H, MAGI MAX ir NOVA MAX siurbliai.

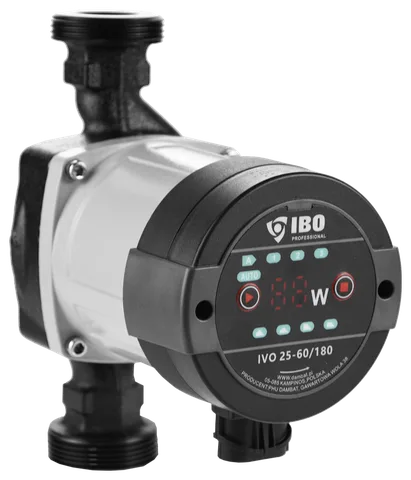

Lentelėje pateikti didžiausias pakėlimo aukštis ir didžiausias našumas atitinka skirtingus siurblio charakteristikos kreivės galus, o ne vieną darbo tašką. Skysčiui, karštesniam nei 95 °C, rinkitės tik IVO, API arba AMG SOLAR, bet 20 °C patalpoje jų šilumnešis gali būti tik iki 100 °C; kitų serijų - iki 95 °C.

Jei reikia daugiau kaip 12 m pakėlimo aukščio arba 21 m³/h našumo, tinka linijiniai cirkuliaciniai siurbliai. Siurblį naujai sistemai parenkame pagal montuotojo skaičiavimą, o ne vien pagal pastato plotą.

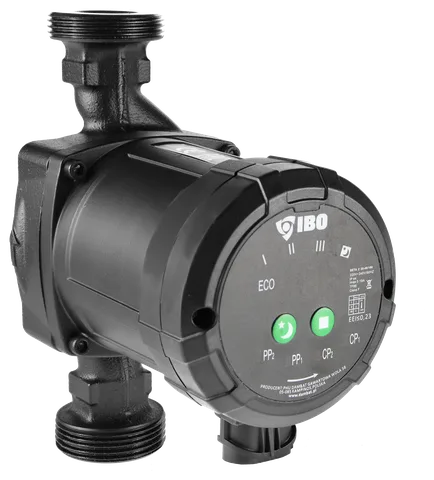

Gamyklinį AUTO režimą daugeliu atvejų palikite bent savaitei: šildymo sistema reaguoja lėtai, todėl siurblys prie jos prisitaiko ne per kelias minutes ar valandas. Vėliau, jei reikia, rinkitės serijos instrukcijoje nurodytą režimą: pavyzdžiui, vienvamzdei radiatorių sistemai BETA ir MAGI H siurbliams nurodomas PP1 proporcinio slėgio režimas, MAGI MAX - PP2. Pastovaus greičio režimai gali tikti kontūrams su buferine talpa, tačiau MAGI MAX jų neturi.

Kaip pakeisti seną siurblį ir ką reiškia žymėjimas 25-60/180?

Modelio kodas padeda patikrinti, ar naujas siurblys tiks į senojo siurblio vietą. Pirmasis skaičius nurodo jungties dydžio klasę, vidurinis orientaciškai atitinka pakėlimo aukštį decimetrais, o paskutinis rodo atstumą tarp atvamzdžių (montavimo ilgį) milimetrais. Tada dar reikia palyginti našumą, paskirtį ir valdymą.

Pavyzdžiui, BETA 2 25-60/180 turi 1½" siurblio sriegį, 180 mm montavimo ilgį ir iki 6 m pakėlimo aukštį. Žymėjimas 25 paprastai reiškia 1½" siurblio sriegį ir 1" holenderį, o 32 - 2" sriegį ir 1¼" holenderį. Tinkamus holenderius rasite puslapyje Holenderiai cirkuliaciniam siurbliui.

Vienodas kodas dar nereiškia vienodos paskirties. To paties 25-60/180 dydžio siurbliai gali skirtis AUTO ar PWM valdymu, leistina temperatūra ir tinkamumu šildymui arba geriamojo vandens cirkuliacijai.

Kaip siurblį valdo katilas, saulės kolektorių sistema ar termostatas?

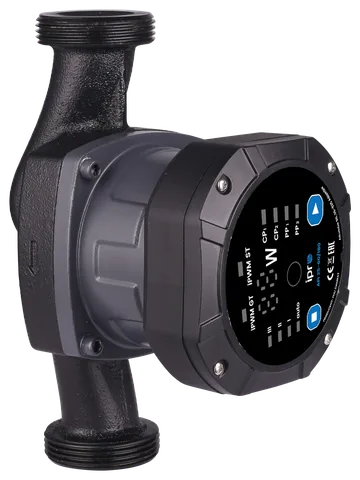

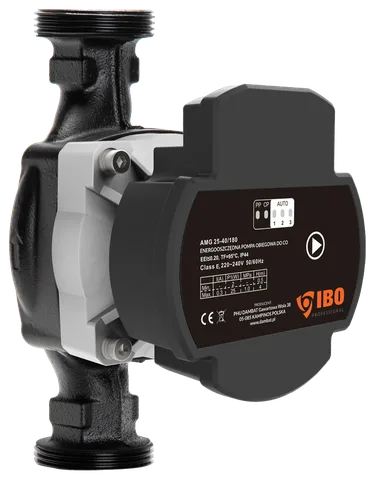

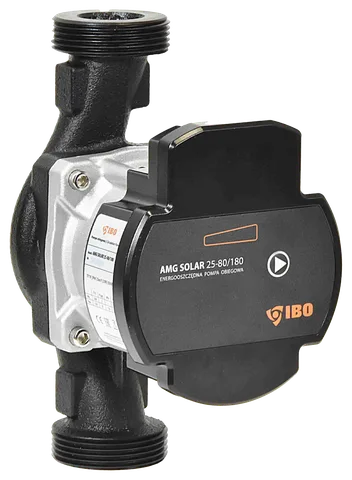

Dauguma elektroninių siurblių našumą reguliuoja AUTO režimu. Kai greitį turi nustatyti katilo, šilumos siurblio ar saulės kolektorių valdiklis, reikia PWM įvesties. Ją turi AMG PWM versija, AMG SOLAR ir IPRO API. Siurbliui įjungti ir išjungti pagal temperatūrą naudojamas atskiras cirkuliacinio siurblio valdiklis.

API turi šildymo ir saulės kolektorių PWM profilius: nutrūkus signalo laidui, šildymo profilyje siurblys veikia didžiausiu greičiu, o saulės kolektorių profilyje sustoja.

Šildymo siurblio valdiklis S-150 įjungia siurblį, kai jutiklio temperatūra pasiekia nustatytą vertę, ir išjungia, kai ji nukrenta iki išjungimo ribos. Jis skirtas siurbliams, kurių srovė neviršija 1 A, todėl dėl didesnių modelių suderinamumo parašykite mums.

Kuris cirkuliacinis siurblys tinka buitiniam karštam vandeniui?

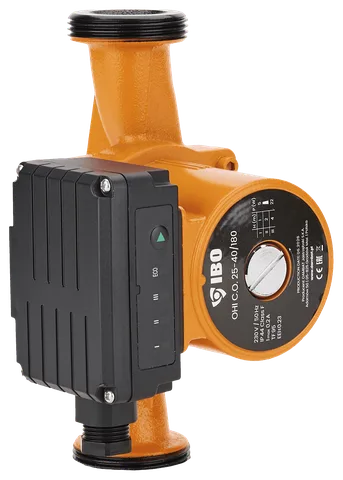

Geriamojo karšto vandens cirkuliacijai rinkitės tam skirtą siurblį: šioje kategorijoje tai OHI ir OHI PRO. Nedidelio namo cirkuliacinei linijai gali tikti kompaktiškas ½" siurblys iš kategorijos Karšto vandens cirkuliaciniai siurbliai: ten yra ir modelių su laikmačiu bei temperatūros valdymu. Šildymo kontūrui reikia elektroninio šildymo siurblio, o ne OHI ar OHI PRO.

Dauguma OHI modelių turi trijų greičių valdymą ir ketaus korpusą, kai kurie - bronzinį. Flanšiniai OHI modeliai skirti didesnėms sistemoms: iki 16 m ir 19.2 m³/h. OHI PRO turi tankesnės keramikos veleną ir slydimo guolius, o jo našumas - iki 12 m³/h.

Ką būtina žinoti montuojant ir prijungiant cirkuliacinį siurblį?

Siurblio velenas turi būti horizontalioje padėtyje, nors pats vamzdis gali eiti vertikaliai. Ant korpuso esanti rodyklė turi sutapti su vandens tekėjimo kryptimi. Abiejose siurblio pusėse montuojami rutuliniai vožtuvai, o prieš paleidimą sistema pripildoma, nuorinama ir patikrinamas slėgis siurblio įvade.

• Siurblį prie 1~230 V tinklo su PE įžeminimu ir 30 mA nuotėkio rele turi prijungti kvalifikuotas elektrikas.
• Valdymo pulto ir gnybtų dėžutės negalima uždengti šilumos izoliacija.
• Skystis turi būti švarus, be kietųjų dalelių, pluoštų bei mineralinės alyvos, ir šiltesnis už patalpos orą, kad nesikondensuotų drėgmė.
• Siurblio negalima montuoti drėgnoje vietoje ar ten, kur jį gali aptaškyti vanduo.

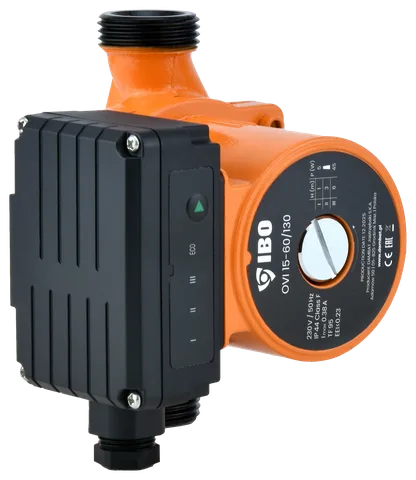

• Per mažas slėgis siurblio įvade sukelia kavitaciją ir gali pažeisti guolius. Pavyzdžiui, OVI siurblio įvade reikia bent 0.05 bar iki 85 °C, 0.28 bar esant 90 °C ir 0.5 bar esant 95 °C.
• Jei nešildomoje patalpoje temperatūra nukrenta žemiau 0 °C, iš neveikiančios sistemos reikia išleisti vandenį.

Šildymo sistemoje susidarančias magnetito ir purvo daleles padeda sulaikyti magnetiniai filtrai.
