Cirkuliacinis siurblys šildymui: kaip parinkti ir pajungti

Kam reikalingas cirkuliacinis siurblys ir kada jo reikia?

Cirkuliacinis siurblys šildymo sistemai reikalingas, kad vanduo uždaru kontūru tekėtų nuo katilo ar šilumos siurblio iki radiatorių arba grindinio šildymo kilpų ir atgal. Jis nekelia vandens į pastato viršų, o įveikia vamzdžių, jungčių, vožtuvų ir šilumokaičio pasipriešinimą. Atskiro siurblio reikia, kai katilas savo siurblio neturi arba kai jo neužtenka, pavyzdžiui, įrengiant antrą kontūrą ar ilgą sistemą.

Buitinis cirkuliacinis siurblys yra šlapio rotoriaus: variklio rotorius sukasi šildymo vandenyje, kuris aušina ir tepa guolius, todėl nėra dylančio veleno sandariklio. Daugelis pakabinamų dujinių katilų ir šilumos siurblių jau turi savo siurblį, tad pirmiausia patikrinkite jų instrukciją. Jei sistemai reikia antro siurblio, tarp katilo ir sistemos kontūrų paprastai statomas hidraulinis separatorius, pvz., SP-S: jis leidžia kontūrams veikti nepriklausomai.

Kaip apskaičiuoti reikalingą srautą?

Srautas apskaičiuojamas pagal pastato šilumos poreikį ir temperatūrų skirtumą ΔT tarp paduodamo ir grįžtamo vamzdžio. Perpus mažesnis ΔT reiškia dvigubai didesnį srautą. Cirkuliacinio siurblio parinkimas remiasi srautu ir pakėlimo aukščiu: kartu jie sudaro darbo tašką, kuris turi būti siurblio gamintojo kreivėje.

Srautas m³/h = šilumos poreikis kW / (1.163 × ΔT)

Rezultatą padauginę iš 16.67, gausite l/min. Skaičiuokite pagal šildymo projekte nurodytą pastato šilumos poreikį, o ne pagal katilo vardinę galią: katilas dažnai būna galingesnis, nei reikia pastatui.

Apskaičiuota, orientaciškai, 12 kW šilumos poreikio namui.

Lentelė rodo: kai šilumos siurblys pakeičia dujinį katilą, tiems patiems radiatoriams šiame pavyzdyje reikia dvigubai didesnio srauto, todėl ir galingesnio cirkuliacinio siurblio.

Kokio pakėlimo aukščio reikia ir ką reiškia 25-40/180?

Pakėlimo aukštis lygus hidrauliškai nepalankiausios grandinės pasipriešinimui esant skaičiuotiniam srautui. Dažniausiai tai kelias iki tolimiausio radiatoriaus arba ilgiausia grindinio šildymo kilpa: vamzdžiai pirmyn ir atgal, jungtys, vožtuvai, kolektorius ir katilo šilumokaitis. Uždaroje sistemoje pastato aukštis nepridedamas. Abu dydžius turėtų pateikti šildymo projektas.

Mūsų pavyzdys (apskaičiuota, orientaciškai): tolimiausias radiatorius - 20 m nuo katilo, tad pirmyn ir atgal susidaro 40 m vamzdžio, kurio vidinis skersmuo 20 mm. Katilo atveju (8.6 l/min) slėgio nuostoliai vamzdyje siekia iki 0.9 m, su 30 % priedu jungtims ir vožtuvams - iki 1.1 m. Šilumos siurblio atveju (17.2 l/min) - iki 3.1 m, su priedu - iki 4.0 m: dvigubai didesnis srautas tame pačiame vamzdyje nuostolius padidina daugiau nei tris kartus. Prie to pridėkite katilo ar šilumos siurblio pasipriešinimą, nurodytą jo instrukcijoje.

Žymėjimas 25-40/180 reiškia:

• 25 - prijungimo dydis: 1½" sriegis ant siurblio ir 1" holenderiai.
• 40 - didžiausias pakėlimo aukštis, apie 4 m, kai srautas lygus nuliui; tai ne darbo taškas.
• 180 - atstumas tarp atvamzdžių milimetrais.

Katilo atveju (0.52 m³/h, su katilo pasipriešinimu apie 1.5-2 m) pakanka mažiausio MAGI dydžio, MAGI 2 25-40/180, ir dar lieka atsargos: pagal gamintojo kreivę, orientaciškai, ties 0.5 m³/h jis didžiausiu greičiu išvysto apie 3.5 m, o AUTO režimu - apie 1.5-2.5 m. Šilumos siurblio atveju, mūsų vertinimu, reikės 25-60 ar 25-80 dydžio: tikrinkite pagal pasirinkto modelio kreivę. Grindiniam šildymui su 80-120 m ilgio kilpomis iš 16 mm vamzdžio orientaciškai reikia 1.5-4.0 m.

Keisdami seną siurblį, parinkite tokį pat atstumą tarp atvamzdžių (130 arba 180 mm) ir sriegį: tada naujas siurblys paprastai tinka prie senų holenderių be vamzdyno perdarymo. Jei holenderiai susidėvėję, naujus rasite puslapyje Holenderiai cirkuliaciniam siurbliui. Per didelis siurblys kelia triukšmą ir naudoja daugiau elektros, per mažas nepašildo tolimų patalpų: rinkitės pagal skaičiavimą, o ne didesnį dėl atsargos.

Elektroninis ar trijų greičių siurblys?

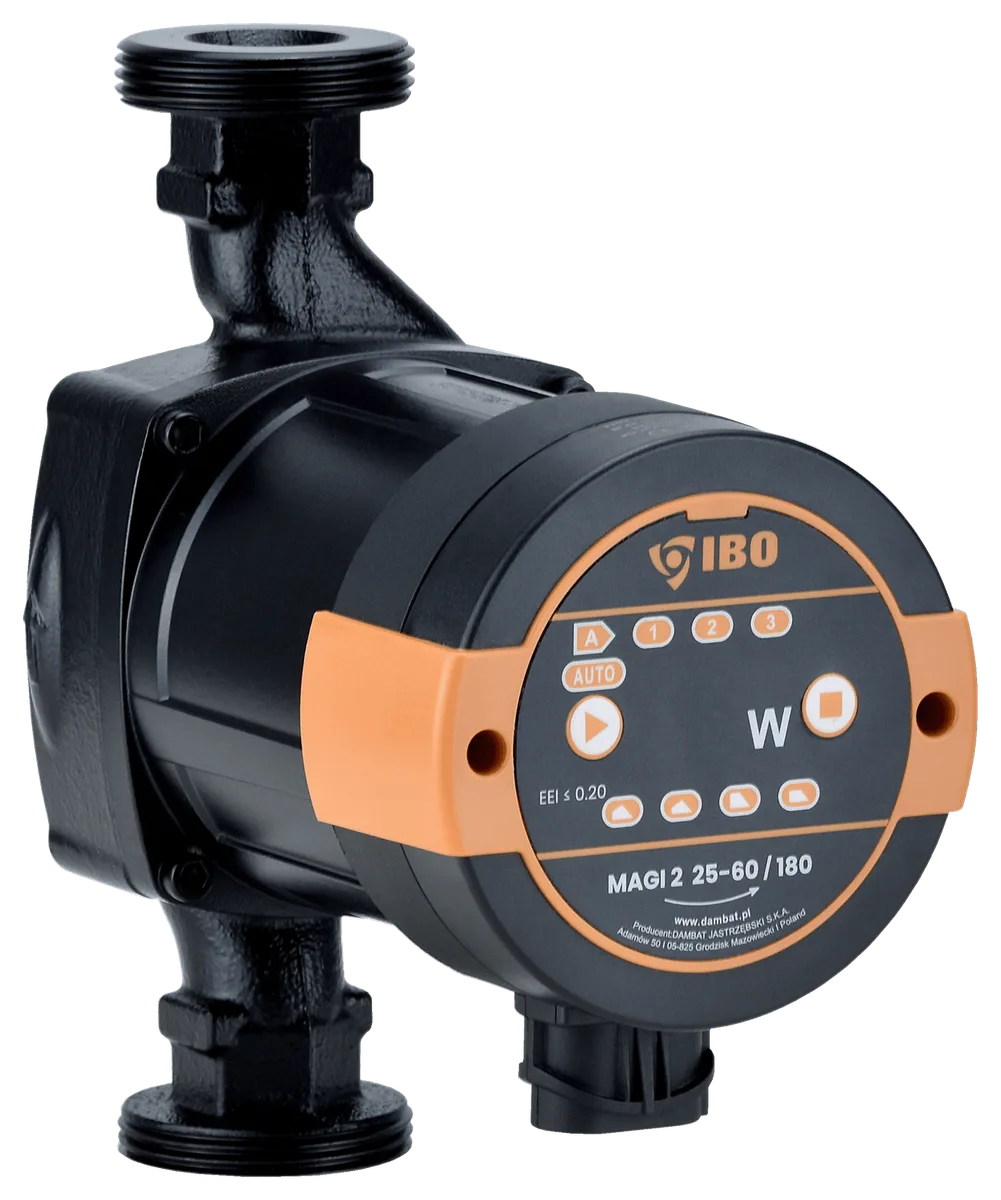

Šildymui rekomenduojame elektroninį cirkuliacinį siurblį. Trijų greičių siurblys sukasi rankiniu būdu nustatytu greičiu ir naudoja beveik tą pačią galią, nesvarbu, kiek šilumos reikia namui: OHI 25-60/180 naudoja 46, 63 arba 93 W. Elektroninis siurblys pats keičia apsukas, kai termostatiniai vožtuvai atsidaro ar užsidaro: to paties dydžio MAGI 2 25-60/180 naudoja 5-45 W.

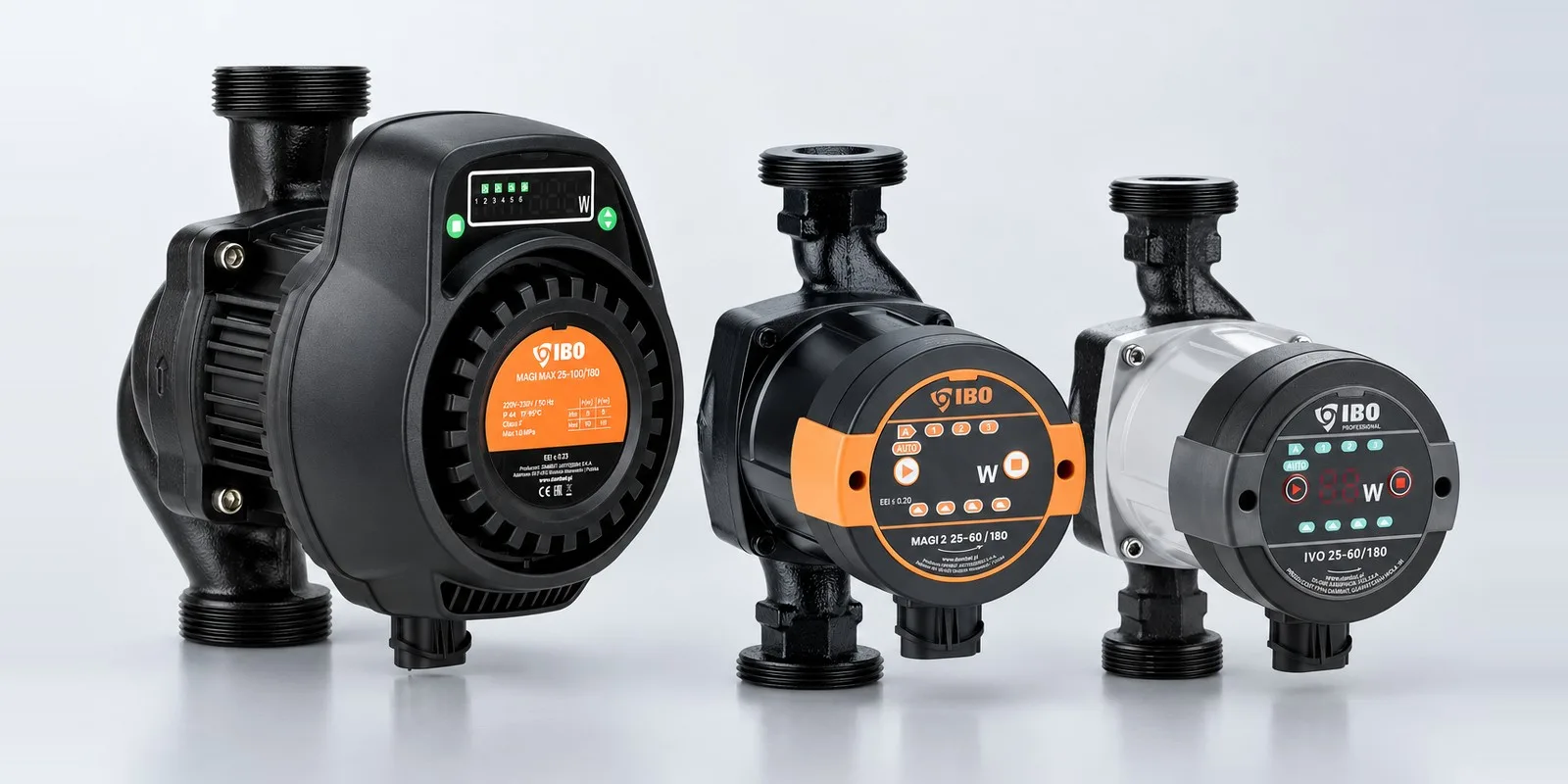

Namams skirtos IBO serijos MAGI, IVO ir BETA turi po 8 režimus, o AMG - 10 arba 11 režimų. IPRO yra profesionali linija verslui ir pramonei; jos API serija turi 9 režimus ir PWM įvestį.

AUTO (savaiminio prisitaikymo) režimu siurblys pats randa tinkamą proporcinio slėgio kreivę. Proporcinio slėgio režimas (PP) mažina slėgį mažėjant srautui, pastovaus slėgio režimas (CP) slėgį išlaiko vienodą, o pastovaus greičio režimai I, II, III veikia kaip senas trijų greičių siurblys. API instrukcijos lentelėje gamintojas grindiniam šildymui ir dvivamzdei radiatorių sistemai siūlo AUTO, o vienvamzdei - proporcinio slėgio I režimą. AUTO režimą palikite bent savaitei: jei ir tada kai kurios patalpos neįšyla, keiskite nustatymą. MAGI gamyklinis nustatymas yra AUTO.

Kaip teisingai sumontuoti ir prijungti cirkuliacinį siurblį?

Cirkuliacinio siurblio pajungimas prasideda nuo tinkamos padėties: veleno ašis turi likti horizontali. Pats vamzdis gali būti horizontalus, vertikalus ar pasviręs. Srauto krypties rodyklė ant korpuso turi sutapti su vandens judėjimo kryptimi, o ar siurblį statyti ant paduodamo, ar ant grįžtamo vamzdžio, nurodo katilo ar šilumos siurblio instrukcija ir šildymo projektas.

Rutuliniai vožtuvai abiejose siurblio pusėse leidžia jį aptarnauti ar pakeisti neišleidžiant vandens iš sistemos. Valdymo dėžutę kartu su varikliu galima pasukti kas 90° į instrukcijoje leidžiamą padėtį, tik išjungus elektrą, uždarius vožtuvus ir išleidus slėgį. Korpusą galima izoliuoti, bet valdymo dėžutės uždengti negalima.

Mažiausias slėgis prieš MAGI siurblį yra 0.05 bar iki 85 °C, 0.28 bar iki 90 °C ir 1.0 bar, kai vanduo karštesnis. Slėgį sistemoje palaiko išsiplėtimo indas, o didžiausias siurblio darbinis slėgis - 10 bar. Šildymo vanduo turi būti šiltesnis už patalpos orą, kitaip ant elektronikos kondensuojasi drėgmė.

Siurblį prie 1~230 V tinklo pagal vietos taisykles jungia kvalifikuotas specialistas. Gamintojo instrukcija reikalauja įžeminimo, 30 mA nuotėkio relės ir išorinio jungiklio. Švarus vanduo ir filtras prieš siurblį saugo rotorių, todėl seną sistemą verta išplauti, o prireikus įrengti magnetinį filtrą.

Kaip nuorinti cirkuliacinį siurblį ir sistemą?

Siurblį nuorinkite prieš pirmą paleidimą ir prieš kiekvieną šildymo sezoną, kai sistema pripildyta, nuorinta ir joje yra reikiamas slėgis. Nustatykite III greitį ir atsukite nuorinimo varžtą ant variklio; kai vietoj oro ima tekėti tik vanduo, varžtą užsukite. Radiatorius ir aukščiausius sistemos taškus nuorinkite per jų nuorinimo vožtuvus.

Saugokitės: sistemoje yra slėgis, o vanduo gali būti karštas. MAGI siurbliai turi automatinio nuorinimo funkciją: nuspaudus ir palaikius mygtuką maždaug 3 s, ji veikia 10 minučių. Siurblio negalima paleisti be vandens.

Kada reikia PWM siurblio ir kaip jį prijungti?

PWM siurblio reikia tada, kai katilo ar šilumos siurblio instrukcija nurodo, kad jis valdo išorinį siurblį PWM signalu. Šiuo signalu katilo valdiklis nustato siurblio greitį, o siurblys grįžtamuoju signalu praneša apie galią ir gedimus. Mūsų vertinimu, jei katilas turi tik paprastą 230 V siurblio išvestį, PWM siurblio nereikia.

Prijungiant PWM siurblį, be 230 V maitinimo reikia ir signalo kabelio, kuris turi būti trumpesnis nei 3 m. PWM signalą priima visi IPRO API siurbliai, o AMG serijoje - 10 režimų modeliai; šiems AMG modeliams reikia atskiro priedo PWM kabelis AMG siurbliui.

Šildymo profilyje maža PWM signalo vertė reiškia didelį greitį, o nutrūkus kabeliui siurblys sukasi visu greičiu ir nuneša šilumą nuo katilo šilumokaičio. Saulės kolektorių profilyje be signalo siurblys sustoja. Todėl katilui reikia šildymo profilio: jungdami API siurblį, patikrinkite, ar pulte pasirinktas šildymo profilis; 10 režimų AMG turi tik šildymo profilį.

Katilui, kuris siurblio nevaldo, pvz., kietojo kuro katilui, tinka šildymo siurblio valdiklis S-150. Jis įjungia siurblį, kai vamzdžio temperatūra pakyla virš nustatytos, ir išjungia jai nukritus.

Kokį siurblį rinktis didesniam pastatui ar katilinei?

Didesniam pastatui siurblys parenkamas pagal visų zonų srautų sumą esant didžiausiai apkrovai ir nepalankiausios grandinės pasipriešinimą. Pastate su savo katiline, pvz., viešbutyje, paprastai veikia katilo kontūro siurblys ir atskiri zonų siurbliai, o kur šildymas negali nutrūkti, statomas ir rezervinis siurblys. Tinka didesni elektroniniai 1~230 V siurbliai arba linijiniai 3~400 V siurbliai.

Didesni elektroniniai IBO siurbliai: MAGI H - iki 12 m pakėlimo aukščio ir iki 160 l/min srauto; MAGI MAX - iki 10 m ir iki 170-180 l/min; NOVA MAX - iki 12 m ir iki 275-350 l/min (pagal modelį), su DN40, DN50 arba DN65 jungtimis ir 250 mm atstumu tarp atvamzdžių.

Katilinėms su didesniais srautais tinka IPTL - sauso rotoriaus linijiniai cirkuliaciniai siurbliai su 3~400 V varikliu ir ketaus korpusu. Jie naudojami šildymo ir vėdinimo sistemose, tik su švariu vandeniu; karštas vanduo turi būti minkštas. Tai projekto darbas: atsiųskite mums šilumos poreikį, ΔT ir kontūrų schemą.

Kada šis siurblys netinka ir kaip atpažinti gedimą?

Šie šlapio rotoriaus siurbliai skirti švariam, neklampiam skysčiui be kietųjų dalelių, pluošto ir mineralinės alyvos. Jie netinka drėgnoms ar užliejamoms patalpoms (IP44, MAGI H - IP42). IVO ir API skirti 2-110 °C, o MAGI, MAGI H, MAGI MAX, NOVA MAX, BETA ir AMG - 2-95 °C šilumnešiui.

Klampesnis šilumnešis, pvz., su antifrizu, mažina siurblio našumą: gali prireikti galingesnio siurblio. Sistemos dažnai nepildykite nesuminkštintu vandeniu: kalkės gali užblokuoti rotorių. Nenaudojamą sistemą žemiau 0 °C atšąlančioje patalpoje, pvz., žiemą nešildomoje sodyboje, ištuštinkite: ledas gali suskaldyti siurblio korpusą.

Požymiai, galimos priežastys pagal gamintojo lentelę ir ką daryti:

• Triukšmas sistemoje - oras (nuorinkite) arba per didelis srautas (mūsų vertinimu, sumažinkite režimą).
• Ūžimas siurblyje - oras siurblyje arba per mažas slėgis prieš siurblį (padidinkite sistemos slėgį).
• Tolimos patalpos nešyla - per žemas režimas, per mažas siurblys arba oras sistemoje; mūsų vertinimu, verta patikrinti ir radiatorių vožtuvų subalansavimą.
• Siurblys nepasileidžia - išsijungęs saugiklis, per žema įtampa ar užblokuotas rotorius; elektroninis skydelis rodo klaidos kodą.

Jei variklis karštesnis nei įprastai, išjunkite elektrą, uždarykite vožtuvus ir kreipkitės į specialistą.
