Valdymo ir apsaugos pultai

Ką daro siurblio valdymo ir apsaugos pultas?

Pultas atlieka dvi užduotis: paleidžia ir sustabdo siurblį pagal vandens lygį arba slėgį ir išjungia jį, kai aptinka gedimą. Priklausomai nuo modelio, jis saugo siurblį nuo sausos eigos, perkrovos, trumpojo jungimo ir netinkamos įtampos, o trifazį - ir nuo fazės dingimo.

Valdymo signalą gali perduoti:

• plūdiniai jungikliai arba lygio zondai talpoje;
• slėgio relė su hidroforo talpa;
• slėgio jutiklis, jei jį palaiko pasirinktas valdiklis.

M serijos valdikliai ir Siurblių valdiklis IPC turi automatinį ir rankinį režimą. Po sausos eigos M serijos valdiklis mėgina paleisti siurblį kas 30 minučių, o IPC valdiklio pakartotinio paleidimo laiką galima nustatyti nuo 0 iki 720 minučių.

Kaip parinkti valdymo pultą siurbliui?

Pirmiausia patikrinkite siurblio duomenų lentelę: maitinimą, galią ir vardinę srovę. Tada nustatykite, kiek siurblių valdys pultas, kokį paleidimo signalą naudosite ir kaip turi būti atpažįstama sausa eiga. Siurblio, valdiklio ir elektros tinklo duomenys turi sutapti.

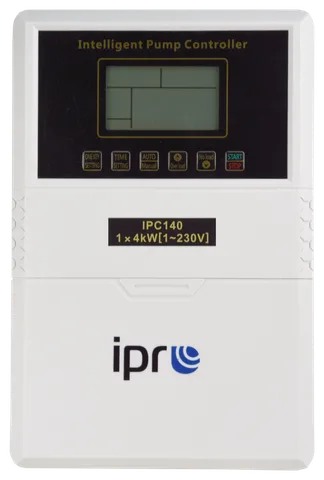

Vienfaziam gręžinio ar šulinio siurbliui tinka Siurblio valdiklis M121, o dviem siurbliams - IPC 240 arba IPC 275 iš serijos Siurblių valdiklis IPC. M21 ir M31 papildomai rodo penkis paskutinius gedimus ir sukauptas darbo valandas.

Kokio valdymo pulto reikia nuotekų ar lietaus vandens siurblinei?

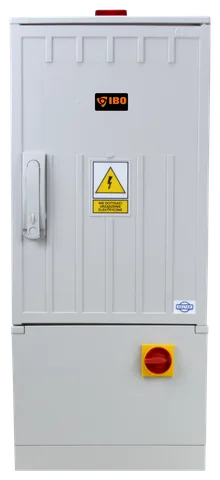

Nuotekų ir lietaus vandens siurblinėms skirti IPRO pultai SPP, SPS ir SPD, o vienam trifaziam nuotekų siurbliui su dviem plūdiniais jungikliais - IBO Control Box SWAD. SPP valdo vieną arba du buitinės siurblinės siurblius iki 2.2 kW. SPS skirtas siurbliams iki 7.5 kW, o lietaus vandens siurblinės pultas SPD antrą siurblį paleidžia dar prieš vandeniui pasiekiant avarinį lygį.

Dviejų siurblių pultai siurblius įjungia pakaitomis. Vienam siurbliui sugedus, darbą perima kitas. Valdymo pultas SPS ir pultas SPD turi kiekvieno siurblio darbo valandų skaitiklį, o apie avarinį lygį arba siurblio gedimą įspėja šviesos signalas. Abu pultai skirti ir pramoninėms bei technologinėms nuotekoms. Tai profesionali IPRO linija verslui ir pramonei.

Modelio kodas nurodo siurblių skaičių, galią, maitinimą ir lygio signalus. Pavyzdžiui, SPS 2x2.2 kW/400 V+4P valdo du 2.2 kW siurblius ir priima keturių plūdinių jungiklių signalus. Plūdinius jungiklius rasite skiltyje Plūdiniai jungikliai. Jei reikia viso įrenginio su talpa ir siurbliu, žiūrėkite kategoriją Nuotekų siurblinės.

Kokio valdymo pulto reikia giluminiam ar paviršiniam siurbliui?

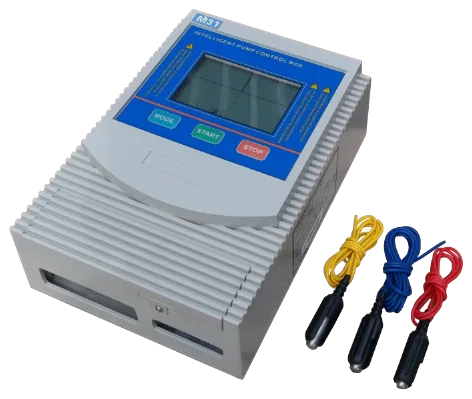

Giluminio siurblio valdymo pultas parenkamas pagal siurblio maitinimą, galią ir srovę. M121 skirtas vienfaziam 0.37-2.2 kW siurbliui, o M131 versijos pagal gamintojo duomenis skirtos trifaziams 0.75-4 kW ir 5.5-7.5 kW siurbliams. Abu valdikliai sausą eigą gali atpažinti be zondų gręžinyje.

Valdiklį reikia kalibruoti pagal konkretaus siurblio darbo srovę. Pakeitus arba suremontavus siurblį, kalibravimą reikia pakartoti. M21 ir M31 tinka, kai svarbu matyti gedimų istoriją bei darbo valandas.

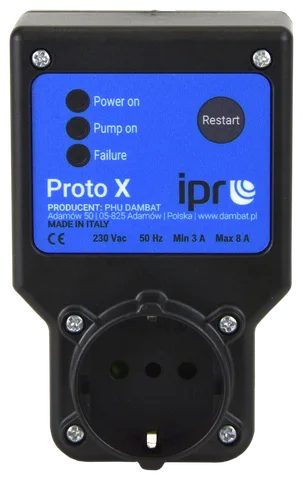

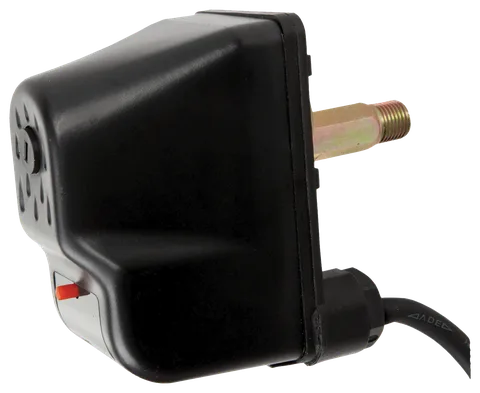

Paviršiniam siurbliui su hidroforo talpa ir slėgio rele galima naudoti Apsaugą nuo sausos eigos SK-13. Ji išjungia siurblį slėgiui nukritus žemiau 0.7 bar, tačiau slėgio relės nepakeičia. PROTO-X jungiamas tarp 230 V lizdo ir siurblio kištuko ir saugo siurblį nuo įtampos svyravimų, sausos eigos bei užstrigusio darbaračio.

Kaip pultas atpažįsta sausą eigą?

Sausa eiga atpažįstama keliais būdais. M ir IPC valdikliai vertina veikiančio siurblio srovę, siurblinių pultai gauna signalą iš plūdinio jungiklio arba zondo, o SK-13 reaguoja į slėgio kritimą. PROTO-X saugo vienfazį siurblį be jutiklio vandenyje.

Mūsų vertinimu, srovės stebėjimas patogus gręžinyje, kuriame sudėtinga sumontuoti zondus. Plūdinis jungiklis tinka siurblinės ar talpos lygiui kontroliuoti, o į slėgį reaguojanti apsauga - paviršiniam siurbliui su hidroforo talpa.

Kur ir kaip montuoti valdymo pultą?

M ir IPC valdikliai montuojami vertikaliai sausoje, vėdinamoje patalpoje, apsaugotoje nuo lietaus ir vandens purslų. Pagal gamintojo duomenis jų darbinės aplinkos temperatūra yra nuo -25 iki 55 °C. SPP, SPS ir SPD korpusai pritaikyti montuoti viduje arba lauke, o darbinės aplinkos temperatūra pagal gamintojo duomenis - nuo -20 iki 50 °C.

Valdiklį ar pultą prie įžeminto tinklo turi prijungti kvalifikuotas elektrikas. Plūdinių jungiklių gyslų spalvos gali skirtis, todėl jungimą reikia tikrinti pagal jungiklio instrukciją arba matavimo prietaisu. Siurblinių pultų elektros jungimo schema pateikiama vidinėje durelių pusėje.

SK-13 būtina apsaugoti nuo lietaus ir galimo vamzdyno nuotėkio. PROTO-X veikia 5-45 °C temperatūroje ir į lizdą įjungiamas kaip tarpinis adapteris.

Kada valdymo pultas netinka ir ko reikia vietoj jo?

Šios kategorijos pultai įjungia, išjungia ir saugo siurblius, tačiau nereguliuoja jų apsukų ir nepalaiko pastovaus slėgio. Pastoviam slėgiui vandentiekio sistemoje palaikyti rinkitės dažnio keitiklius. Paprastam siurblio įjungimui pagal slėgį su hidroforo talpa pakanka slėgio relės.

Vienfaziam siurbliui su gamykloje įrengtu plūdiniu jungikliu papildomo pulto dažnai nereikia. Plūdiniu jungikliu trifazio siurblio tiesiogiai valdyti negalima. Jungiklio signalas perduodamas valdikliui arba pultui. SK-13 tinka tik paviršiniams siurbliams, o PROTO-X - tik jo srovės ribas atitinkantiems 230 V siurbliams su kištuku.
