Hidroforo relė ar siurblio valdiklis: automatika ir apsauga nuo sausos eigos

Kas nutinka siurbliui, kai jis dirba be vandens?

Sausa eiga - tai siurblio darbas be vandens arba su tokiu mažu srautu, kad vanduo nebeaušina ir netepa mechaninio sandariklio. Pirmiausia įkaista ir įtrūksta sandariklio paviršiai, gali deformuotis plastikiniai darbaračiai ar difuzoriai. Panardinamo siurblio variklį aušina pratekantis vanduo, tad be jo variklis gali perkaisti. Variklio šiluminė apsauga reaguoja tik į įkaitimą: tai paskutinė gynybos linija, o ne apsauga nuo sausos eigos.

Dažniausios priežastys:

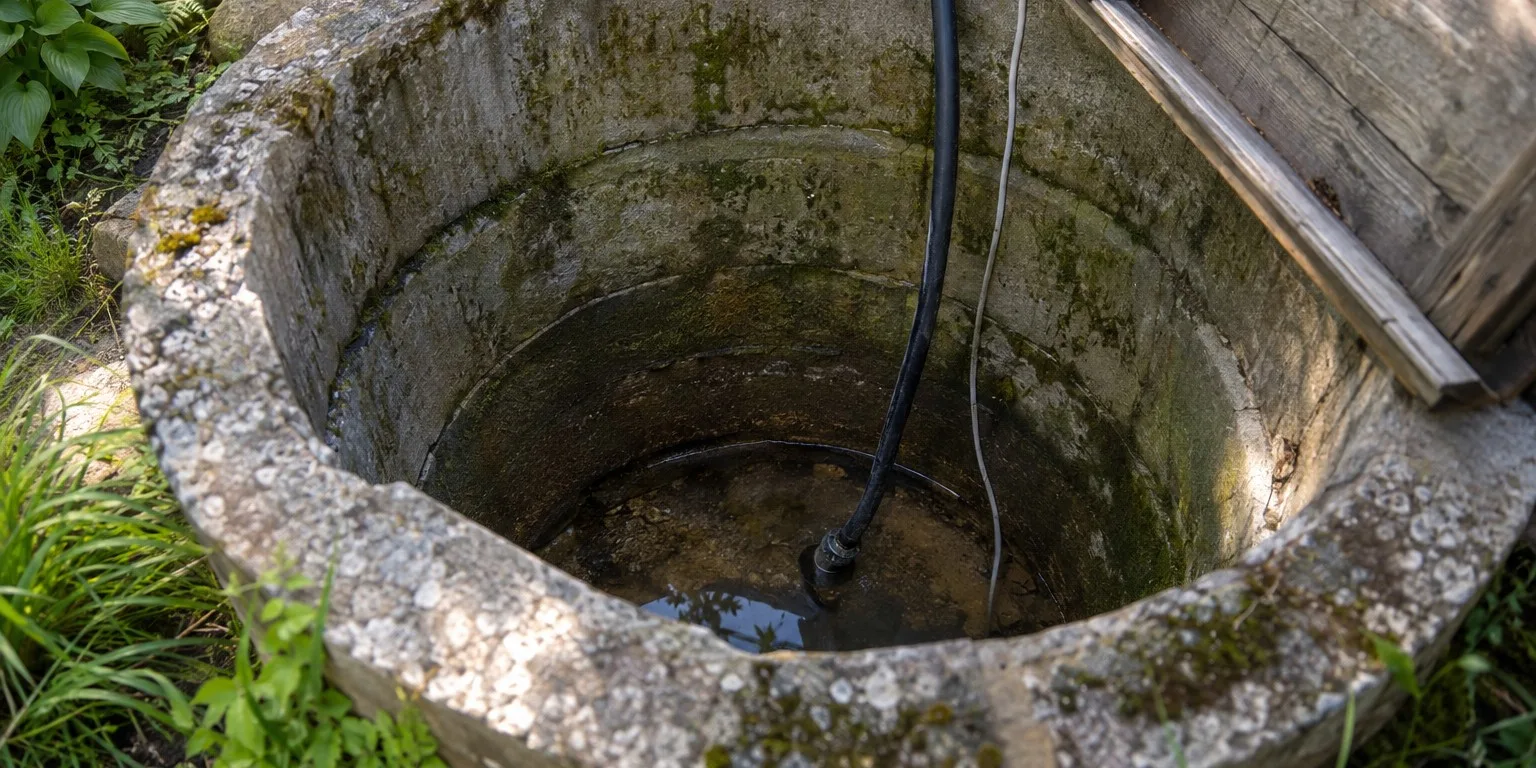

• nukritęs vandens lygis šulinyje, gręžinyje ar talpoje;
• šaltiniui per našus siurblys;
• nesandari įsiurbimo linija arba neveikiantis atbulinis vožtuvas;
• pirmas paleidimas nepripildžius siurblio ir įsiurbimo vamzdžio vandeniu.

Įspėjimo ženklai: trūkčiojanti vandens srovė, neįprastas siurblio triukšmas, krentantis slėgis.

Kuo skiriasi slėgio relė, srauto valdiklis ir siurblio valdiklis?

Mechaninė slėgio relė siurblį įjungia ir išjungia ties dviem nustatytais slėgiais, bet sausos eigos neatpažįsta. Srauto ir slėgio valdiklis jaučia slėgį ir vandens tekėjimą, todėl sustabdo be srauto dirbantį siurblį. Siurblio valdikliai su variklio apsauga valdo siurblį pagal lygį ar slėgį, stebi variklio srovę ir įtampą, o kai kurie įsimena sutrikimus. Lentelėje palyginamos šešios vandens siurblio automatikos rūšys.

Kaip valdiklis atpažįsta sausą eigą: pagal slėgį, srautą, zondus ar srovę?

Sausą eigą galima atpažinti keturiais būdais. Slėgio apsauga reaguoja į per mažą slėgį, srauto valdiklis - į dirbantį siurblį be srauto, zondai ar plūdinis jungiklis - į tikrą vandens lygį, o variklio apsauga - į sumažėjusią variklio srovę. Kurį būdą rinktis, lemia vanduo ir tai, ar į šaltinį galima įleisti zondus; saugiausia derinti du būdus.

• IBO apsauga nuo sausos eigos SK-13 sustabdo paviršinį siurblį, kai slėgis nukrinta žemiau 0.7 bar.
• Pritrūkus vandens, SK-30 siurblį išjungia per 10 s, WATER-PASS - per 8 s, o DIG-IBO 1 - po 20 s.
• IBO M121, M21, M131 ir M31 derina zondus ar plūdinius jungiklius su variklio srovės stebėjimu - tai dviguba apsauga; M21 gali dirbti ir vien pagal srovę.

Kokia automatika tinka hidroforui ir slėgio kėlimo siurbliui?

Klasikiniam hidroforui tinka mechaninė hidroforo relė ir hidroforo talpa: relė paleidžia siurblį, kai slėgis nukrinta iki įjungimo slėgio, ir sustabdo pasiekus išjungimo slėgį. Nuo sausos eigos tokia slėgio relė nesaugo, todėl pridedama atskira apsauga arba renkamas elektroninis srauto ir slėgio valdiklis. Du slėgio kėlimo siurblius valdo IBO IQ PRESS (vienfazius iki 2.2 kW, pagrindinį ir pagalbinį) arba IPRO IPC.

Vienfazės relės PC SK-2 ir PC-9 veikia 1.2-5 bar ribose, LCI 2 skirta 3~400 V varikliams ir 1-6 bar slėgiui. Srauto ir slėgio valdikliai montuojami slėginėje pusėje, tarp siurblio ir pirmo čiaupo.

WATER-PASS 2 turi įmontuotą 1 l talpą, todėl papildomos talpos nemontuokite. Srauto valdiklį montuokite pagal rodyklę ant korpuso, o tarp jo ir siurblio atbulinio vožtuvo nedėkite; paviršinio siurblio įsiurbimo vamzdžio pradžioje vožtuvas reikalingas. Su PC-24 ir WATER-PASS siurblys turi sukurti bent 1 bar daugiau už įjungimo slėgį. Aukščiausio čiaupo aukštį virš valdiklio riboja įjungimo slėgis: WATER-PASS lentelėje 1.5 bar atitinka 15 m. Kitaip siurblys neįsijungtų: vandens stulpas laikytų slėgį virš įjungimo ribos.

Hidroforo veikimą, talpos dydį ir oro slėgį bei pastovų slėgį su dažnio keitikliu aptariame atskirai.

Kaip apsaugoti panardinamą gręžinio siurblį nuo sausos eigos?

Gręžinio siurbliui tinka lygio zondai arba pagal variklio srovę veikianti apsauga. Zondai tiesiogiai rodo lygį, o srovės kontrolė tinka, kai gręžinys gilus ar siauras ir zondus įleisti sunku. Ribą nustatykite pagal dinaminį lygį (kai siurblys dirba visu našumu), o ne statinį: skirtumas gali siekti kelis metrus.

IBO gręžinių siurblių instrukcija nurodo siurblį kabinti taip, kad žemiausias dinaminis lygis būtų bent 2 m virš slėginio atvamzdžio. Jei gręžinys tiek vandens neduoda, ji reikalauja ant slėginio vamzdžio įrengti srautą nuolat ribojantį vožtuvą arba lygį stebinčią apsaugą, kuri atjungia maitinimą.

Zondai jungiami prie M serijos valdiklių ar IPC. M21 skirtas 1~230 V siurbliams nuo 0.37 iki 2.2 kW ir sausą eigą atpažįsta per 6 s. M131 ir M31 skirti 3~400 V siurbliams (0.75-4 kW arba 5.5-7.5 kW), o M21 ir M31 skaičiuoja darbo valandas ir įsimena penkis paskutinius sutrikimus. Gręžinio siurblio ir kabelio parinkimą bei smėlio problemą aptariame atskirai.

Kam skirti IPRO IPC valdikliai techninėse sistemose?

IPRO - profesionali linija verslui ir pramonei, o jos IPC valdikliai valdo vieną arba du siurblius drėkinimo, nuotekų valymo, slėgio kėlimo, drenažo ir aušinimo sistemose, talpose ir šuliniuose. IPC gauna signalą iš slėgio relės ar jutiklio, plūdinio jungiklio ar lygio zondų, matuoja variklio srovę ir saugo nuo sausos eigos, perkrovos, įtampos sutrikimų, fazės dingimo ir trumpojo jungimo.

IPC 122M skirtas 0.37-2.2 kW, o IPC 130M - 0.37-3 kW siurbliams; LCD versijos įsimena 10 paskutinių klaidų.

Dviejų siurblių IPC 240M ir IPC 275T gali įjungti siurblius pakaitomis, laikyti vieną rezerve (jis įsijungia, sugedus pagrindiniam) arba įjungti abu kartu.

Plūdinis jungiklis, zondai ar valdymo pultas: kaip valdyti lygį duobėje ir talpoje?

Plūdinis jungiklis siurblį įjungia ir išjungia pagal vandens lygį: tuština duobę arba pildo talpą. Lygio zondai (elektrodai) jungiami prie siurblio valdiklio arba valdymo pulto. Pultas pravers, kai siurblinei reikia variklių apsaugos ir aliarmo, o dviem siurbliams - pakaitinio darbo ir rezervo, kai vienas sugenda.

IBO plūdiniai jungikliai skirti švariam vandeniui ir nuotekoms, IP68, su 0.6 m arba 5-25 m kabeliu. Trifazį siurblį plūdinis jungiklis valdo per valdiklį ar valdymo pultą. Pneumatinis lygio jungiklis PN-1000 tvirtinamas ant vienfazio panardinamo siurblio ir tinka labai mažoms duobėms.

IPRO valdymo pultai SPP (namo nuotekų siurblinei), SPS (nuotekoms) ir SPD (lietaus vandeniui) valdo panardinamus 1~230 V ar 3~400 V siurblius pagal plūdinius jungiklius ar zondus. Standartiškai jie turi nuotėkio srovės, perkrovos ir sausos eigos apsaugą bei aliarmo švyturėlį, trifaziai - ir fazių kontrolę; du siurbliai dirba pakaitomis. Sprogimui pavojingoms zonoms skirtas DRENO plūdinis jungiklis EX GEX, jungiamas tik per Ex apsauginę relę; zoną nustato projektuotojas. Drenažo siurblius su įmontuotu plūdiniu jungikliu aptariame atskirai.

Kaip parinkti valdiklį pagal siurblį, maitinimą ir srovę?

Pirmiausia nustatykite, kur ir kaip dirba siurblys. Tada patikrinkite jo 1~230 V arba 3~400 V maitinimą, vardinę srovę ir galią, nurodytus duomenų plokštelėje. Galiausiai pasirinkite apsaugos nuo sausos eigos būdą ir papildomas funkcijas: pakaitinį dviejų siurblių darbą, klaidų istoriją, valdymą pagal lygį pildomoje talpoje ar nuotolinį signalą.

Valdiklis turi atlaikyti variklio srovę su atsarga: variklio paleidimo srovė kelis kartus didesnė už darbo srovę. Jei vardinė srovė arti valdiklio ribos, rinkitės didesnį modelį. Pavyzdžiui, PC-13, PC-15 ir PC-59 riba - 10 A, WATER-PASS - 12 A. PROTO-X tinka siurbliams, kurių srovė 3-8 A, PROTO-X PLUS - 6-10 A.

Valdiklį montuokite sausoje, vėdinamoje vietoje, kur jo nepasieks lietus, saulė ar nuotėkis: PC-15, SK-30, WATER-PASS ir IPC instrukcijos drėgnų patalpų neleidžia, net jei korpusas atsparus purslams. Valdiklį ir siurblį jungia kvalifikuotas elektrikas; PC-13, PC-15 ir WATER-PASS reikalauja įžeminimo ir 30 mA nuotėkio relės.

Kada valdiklis siurblio neapsaugos?

Valdiklis saugo tik tada, kai tinka siurbliui bei vandeniui ir yra teisingai nustatytas. Srovės apsauga neveiks tiksliai, jei jos nesukalibruosite pagal dirbantį siurblį (IPC - per 1-5 min po paleidimo, kai srovė nusistovi). Joks valdiklis nepadidins siurblio slėgio ar našumo - juos lemia siurblio charakteristika ir vamzdynas.

• Srauto valdikliams reikia švaraus vandens: SK-30 ir WATER-PASS - be geležies ir jos oksidų, PC-24 - be kietųjų dalelių.
• WATER-PASS nuo nuotėkių neapsaugo: nuotėkis gali užlieti patalpą.
• Per aukštai nustatytas slėgis ar susidėvėjęs siurblys gali sukelti klaidingą sausos eigos signalą.
• SK-13 tinka tik paviršiniams siurbliams ir slėgio relės nepakeičia.
• IBO 3" IBQ ir 4" IBQ gręžinio siurbliams instrukcija leidžia tik mechanines PC SK-2 ar LCI reles su ne mažesne kaip 100 l talpa ir draudžia dažnio keitiklį; 3" IBQ apsauga nuo sausos eigos įmontuota.
