Išsiplėtimo indai

Kam reikalingas išsiplėtimo indas ir kaip jis veikia?

Šildamas vanduo plečiasi, todėl uždaroje sistemoje kyla slėgis. Membraniniame išsiplėtimo inde skystį nuo oro pagalvės skiria membrana. Oro pagalvė susispaudžia, priima padidėjusį skysčio tūrį, o sistemai vėstant grąžina jį atgal. Taip slėgis išlieka nustatytose ribose, o apsauginis vožtuvas neatsidaro per kiekvieną šildymo ciklą.

Hidroforo sistemoje universalus FIXLine indas atlieka kitą, tačiau susijusią funkciją: sukaupia vandens ir tiekia jį, kol siurblys išjungtas. Dėl to siurblys rečiau paleidžiamas. Šioje kategorijoje pateikiami tik uždari membraniniai indai.

Kuo skiriasi išsiplėtimo indai šildymo sistemai, boileriui ir saulės kolektoriams?

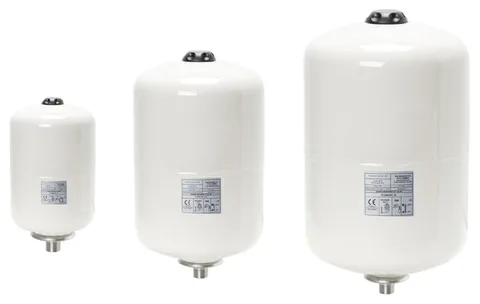

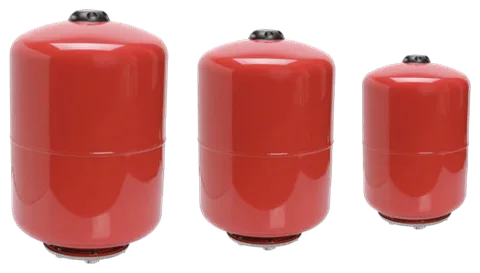

Šildymo indai turi EPDM membraną, 8 bar darbinį slėgį ir 1.5 bar gamyklinį pradinį oro slėgį. Boilerio indai su butilo membrana pritaikyti geriamajam vandeniui, jų darbinis slėgis siekia 10 bar, o gamyklinis pradinis slėgis - 3.5 bar. Saulės kolektorių indai su EPDM membrana ne ilgiau kaip 2 val. atlaiko iki 130 °C temperatūrą.

Pagrindinės serijų ribos pagal gamintojo duomenis:

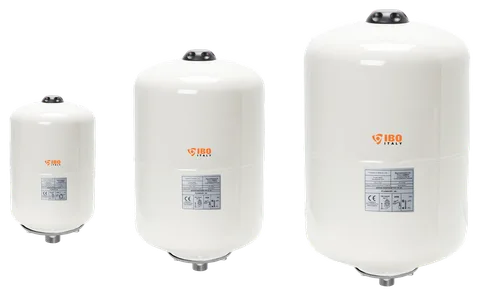

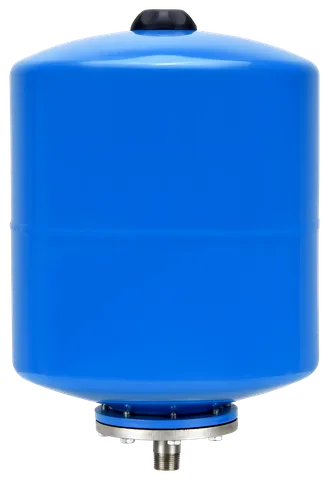

Saulės kontūrui, kuriame temperatūra gali viršyti 100 °C, tinka Išsiplėtimo indas saulės kolektoriams. Didesnio slėgio karšto vandens sistemoms skirtas Išsiplėtimo indas boileriui 25 bar, tačiau 25 bar yra konstrukcijos riba, o darbinis slėgis ir apsauginio vožtuvo nuostata turi būti gerokai mažesni.

Kaip parinkti išsiplėtimo indą savo sistemai?

Indo dydį pagal sistemos konstrukciją ir parametrus turi parinkti kvalifikuotas specialistas. Prieš rinkdamiesi nustatykite skysčio rūšį, didžiausią jo temperatūrą, sistemos slėgį, apsauginio vožtuvo nuostatą ir glikolio dalį. Taip pat svarbu žinoti, ar sistemoje yra slėgio reduktorius, slėgio relė arba dažnio keitiklis.

Atkreipkite dėmesį:

• Šildymo vandeniui, geriamajam vandeniui ir saulės kontūrui rinkitės gamintojo būtent tai paskirčiai nurodytą seriją.
• FIXLine, IPRO FIX ir šildymo indams (BASIC, IBO ITALY) leidžiamas iki 50 % glikolio mišinys.
• Smėlis, molis, kalkių nuosėdos ir kitos dalelės gali sukelti dilimą arba užkimšti sistemą.
• Aliejai, tirpikliai ir naftos produktai šiems indams netinka.
• Didžiausias sistemos slėgis negali viršyti indo leistinos ribos.

Koks turi būti pradinis oro slėgis išsiplėtimo inde?

Pradinis slėgis matuojamas tuščiame inde, kai vandens tiekimas į jį uždarytas, o vandens slėgis išleistas. Gamyklinės vertės priklauso nuo serijos: šildymo indams - 1.5 bar, FIXLine - 1.9 bar, saulės ir IPRO FIX indams - 2.5 bar, boilerio indams - 3.5 bar, o 25 bar boilerio indui gamintojas pradinio slėgio nenurodo. Prieš montuojant reikia patikrinti, ar indo pradinis slėgis atitinka duomenų lentelėje nurodytą vertę.

Jeigu naudojamas slėgio reduktorius, pradinis oro slėgis nustatomas 0.3 bar žemiau reduktoriaus nuostatos. Hidroforo sistemoje su slėgio rele jis turi būti 0.2 bar žemiau siurblio įjungimo slėgio, o su dažnio keitikliu - 60 % tikslinio slėgio. Pradinio slėgio negalima kelti aukščiau 4 bar.

Ar išsiplėtimo indas tinka hidroforui ir vandentiekiui?

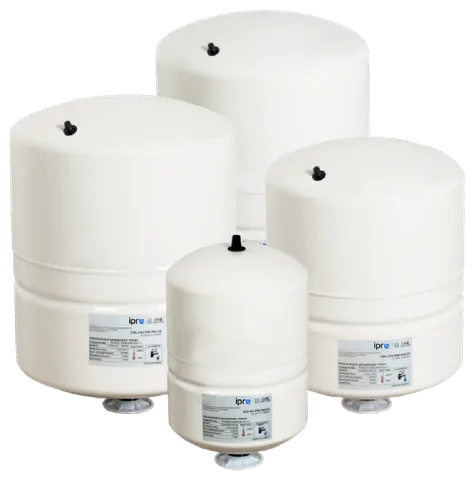

Hidroforo sistemoms ir dažnio keitikliu valdomoms vandens sistemoms tinka Universalus išsiplėtimo indas FIXLine. Jis sukaupia vandens, todėl siurblys rečiau įsijungia ir ilgiau dirba per vieną ciklą. Indas turi sukaupti bent tiek litrų vandens, kiek litrų siurblys tiekia per minutę, tačiau tai nėra indo vardinio tūrio formulė.

IPRO FIX instrukcijoje nurodytas naudojimas geriamajam vandeniui ir šildymui, bet ne hidroforo sistemai. Kai siurbliui reikia didesnės vandens atsargos, rinkitės talpą puslapyje Hidroforų talpos.

Kaip sumontuoti ir prižiūrėti išsiplėtimo indą?

Išsiplėtimo indas montuojamas grįžtamojoje linijoje į šildytuvą taip, kad jo duomenų lentelę, oro vožtuvą ir apsauginį vožtuvą būtų lengva pasiekti. Indo negalima palikti kabėti ant nepritvirtintų vamzdžių, nes prisipildęs jis tampa gerokai sunkesnis. Montavimo, paleidimo ir priežiūros darbus turi atlikti kvalifikuotas specialistas.

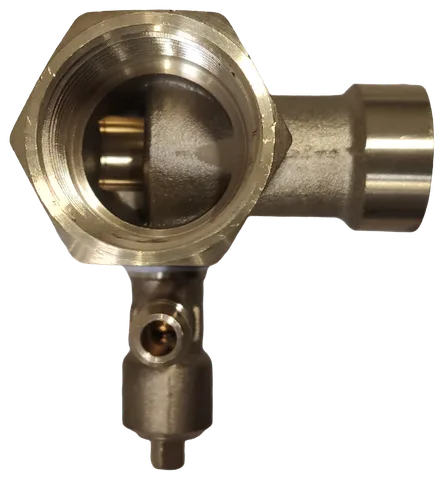

Prijungimo mazgas išsiplėtimo indui ZSV leidžia patikrinti ir papildyti oro slėgį neištuštinant visos sistemos. Sistemoje taip pat privalomas apsauginis vožtuvas, kurio nuostata neviršija indo leistino slėgio.

BASIC, IBO ITALY šildymo ir saulės indų pradinį slėgį tikrinkite bent kas 3 mėnesius. FIXLine ir IPRO FIX indams patikra atliekama bent kartą per metus. Įtrūkus dangai, atsiradus korozijai, deformacijai arba įtarus membranos plyšimą, indą reikia pakeisti. Jo negalima suvirinti ar gręžti.

Dažniausiai užduodami klausimai
