Karšto vandens cirkuliaciniai siurbliai
Karšto vandens recirkuliacinis siurblys palaiko vandens judėjimą cirkuliacinėje linijoje, todėl name ar bute atsukus čiaupą karštas vanduo teka beveik iš karto. Kataloge rasite mažus ½" IBO ir IPRO siurblius, kurie skiriasi valdymu, galia ir atstumu tarp atvamzdžių, o didesniems pastatams - OHI ir OHI PRO siurblius. Kaip pasirinkti
Serijos darbo sritisVisa kategorijaAšys: debitas Q ir kėlimas H, taškas: Jūsų darbo taškas
E-IBOIBO · 1~230 VQ iki0.7 m³/hH iki1.2 mGalia0.009 kW1 modelis
E-IBO PROIBO · 1~230 VQ iki0.6 m³/hH iki1.2 mGalia0.009 kW1 modelis
EBOIBO · 1~230 VQ iki0.7 m³/hH iki1.2 mGalia0.009 kW1 modelis
EPROIPRO · 1~230 VQ iki0.6 m³/hH iki1.2 mGalia0.009 kW1 modelis
OHIIBO · 1~230 VQ iki19 m³/hH iki16 mGalia0.071-0.75 kW15 modelių
OHI PROIBO · 1~230 VQ iki12 m³/hH iki10 mGalia0.071-0.335 kW8 modeliai
CPIIBO · 1~230 VQ iki0.5 m³/hH iki1.7 mGalia0.028 kW1 modelis
EPIIBO · 1~230 VQ iki0.5 m³/hH iki1.2 mGalia0.007 kW1 modelisKam reikalingas karšto vandens recirkuliacinis siurblys?
Be cirkuliacijos pirmiausia išteka vamzdžiuose atvėsęs vanduo, o karštas vanduo atiteka vėliau. Karšto vandens cirkuliacinis siurblys palaiko vandens judėjimą tarp vandens šildytuvo ir čiaupų, todėl karštas vanduo pradeda tekėti beveik iš karto. Siurblys montuojamas grįžtamojoje cirkuliacinėje linijoje prieš šildytuvą arba talpą.
- Laukiant karšto vandens išleidžiama mažiau atvėsusio vandens.
- E-IBO, E-IBO PRO, EBO, EPI ir EPRO siurbliai skirti nuolatiniam darbui vandens cirkuliacijos sistemoje.
- Mūsų vertinimu, jei nėra grįžtamosios linijos nuo tolimiausių čiaupų iki šildytuvo, pirmiausia reikės ją įrengti.
Kaip pasirinkti pastovų greitį, reguliavimą ar laikmatį?
Rinkitės pagal pageidaujamą valdymo būdą. CPI siurblys veikia vienu greičiu: iš mažųjų siurblių jo pakėlimo aukštis didžiausias, 1.7 m, o galia - 28 W. EPI turi vieną darbo kreivę. E-IBO ir EBO siurblių greitis nustatomas rankenėle, o ECO režimu siurblys pats pritaiko greitį sistemai. E-IBO PRO ir IPRO EPRO siurbliai veikia pagal nustatytus paros laikotarpius ir vandens temperatūrą.
| Modelis | Valdymas | Galia | Pakėlimo aukštis / našumas |
|---|---|---|---|
| CPI 15-15 | Vienas greitis | 28 W | 1.7 m / 7.5 l/min |
| E-IBO 15-14 | Rankenėlė MIN-MAX, ECO | 3-9 W | 1.2 m / 12 l/min |
| E-IBO PRO 15-14 | Laikmatis ir temperatūra | 3-9 W | 1.2 m / 10 l/min |
| EBO 15-15 | Rankenėlė 1-9, ECO | 2-9 W | 1.2 m / 12 l/min |
| EPI 15-15 | Viena kreivė | 3-7 W | 1.2 m / 8.33 l/min |

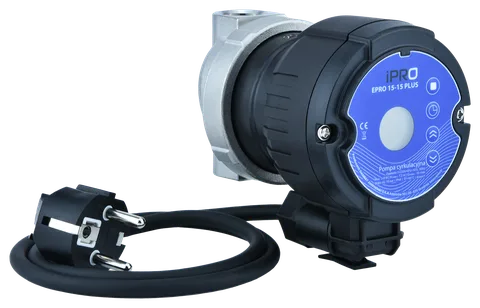

| EPRO 15-15 PLUS | Laikmatis ir temperatūra | 3-9 W | 1.2 m / 10 l/min |
EBO siurblys skirtas vandeniui iki 90 °C, o kiti lentelės modeliai - iki 95 °C. Keičiant seną siurblį taip pat būtina patikrinti montavimo ilgį: CPI atstumas tarp atvamzdžių yra 85 mm, o E-IBO, E-IBO PRO, EBO ir EPRO - 72 mm.
Ką reikia žinoti montuojant karšto vandens siurblį?
Pagal gamintojo instrukcijas CPI, E-IBO, E-IBO PRO, EBO ir EPI siurbliai skirti tik geriamajam vandeniui. Siurblio velenas turi būti horizontalus, nors vamzdis gali būti montuojamas vertikaliai. Slėginėje siurblio pusėje montuojamas atbulinis vožtuvas. Mažųjų siurblių įvade reikia bent 0.2 bar slėgio, o karštesniam vandeniui - daugiau, iki 0.5 bar. OHI ir OHI PRO siurblių įvade reikia bent 0.05 bar slėgio iki 75 °C ir 0.5 bar esant 95 °C.
- Vanduo turi būti šiltesnis už patalpos orą, kitaip ant variklio gali kondensuotis drėgmė.
- Siurblio negalima paleisti be vandens. Kietas vanduo palieka kalkių nuosėdų, kurios gali užblokuoti darbaratį.
- Cirkuliacinio siurblio prijungimo komplektas - dvi jungtys vietoj įprastų holenderio atvamzdžių: su rutuliniu vožtuvu įsiurbimo pusėje ir su atbuliniu vožtuvu slėginėje pusėje, todėl abu vožtuvai telpa siurblio montavimo ilgyje. Pagal gamintojo duomenis komplektas tinka CPI, E-IBO, E-IBO PRO, EBO, EPI ir EPRO siurbliams.
Kada reikia didesnio siurblio arba kitos kategorijos?
Mažųjų ½" siurblių pakėlimo aukštis siekia iki 1.7 m, o našumas - iki 12 l/min. Ilgesnei cirkuliacinei linijai ar didesniam pastatui gali reikėti našesnio modelio. Šiame puslapyje rasite ir trijų greičių OHI PRO siurblius, kurių pakėlimo aukštis siekia iki 10 m, o našumas - iki 12 m³/h. Flanšinių OHI modelių pakėlimo aukštis siekia iki 16 m, o našumas - iki 19.2 m³/h.
Šildymo kontūrui rinkitės šildymui skirtą cirkuliacinį siurblį iš kategorijos Cirkuliaciniai siurbliai, o ne šiame puslapyje pateiktus karšto vandens recirkuliacijos modelius.
Dažniausiai užduodami klausimai
Kiek elektros naudoja karšto vandens cirkuliacinis siurblys?
Pagal gamintojo duomenis mažųjų ½" siurblių galia - nuo 2 iki 28 W: EBO - 2-9 W; E-IBO, E-IBO PRO ir EPRO - 3-9 W; EPI - 3-7 W; vieno greičio CPI - 28 W. OHI ir OHI PRO siurblių galia didesnė: ją rasite modelių lentelėse. Tiksli galia priklauso nuo sistemos ir darbo režimo.
Ar siurblys gali veikti tik tada, kai reikia karšto vandens?
Taip. E-IBO PRO ir EPRO leidžia nustatyti tris paros laikotarpius bei įjungimo ir išjungimo temperatūras. Nustačius visų laikotarpių reikšmę 0, siurblys valdomas tik pagal temperatūrą.
Kaip pakeisti seną karšto vandens siurblį?
Patikrinkite sriegį ir atstumą tarp atvamzdžių. Mažųjų siurblių jungtys - ½", o atstumas tarp atvamzdžių - 85 mm (CPI) arba 72 mm (E-IBO, E-IBO PRO, EBO, EPRO). Ilgesnių, 130 ar 180 mm, karšto vandens siurblių ieškokite tarp OHI ir OHI PRO modelių: jie pateikti ir šiame puslapyje.
Ar karšto vandens siurblį galima naudoti šildymui?
Pagal gamintojo instrukcijas CPI, E-IBO, E-IBO PRO, EBO, EPI, OHI ir OHI PRO siurbliai skirti tik geriamajam vandeniui. Šildymo kontūrui rinkitės šildymo sistemos cirkuliacinį siurblį iš kategorijos Cirkuliaciniai siurbliai.
Kodėl siurblio velenas turi būti horizontalus?
Taip montuoti reikalaujama gamintojo instrukcijose. Esant vertikaliam velenui, guoliai greitai susidėvi, tačiau pats vamzdis gali būti vertikalus.
