Kas yra hidroforas ir kaip jis veikia?

Vandens hidroforą sudaro paviršinis siurblys, membraninė talpa ir slėgio relė. Suslėgtas oras talpoje išstumia sukauptą vandenį, todėl siurblys neįsijungia kaskart atsukus čiaupą. Slėgiui nukritus iki įjungimo ribos, relė paleidžia siurblį, o slėgiui pakilus iki išjungimo ribos - jį sustabdo.

Talpos dydis nėra lygus vandens kiekiui tarp siurblio paleidimų: esant gamykliniam 1.5-4 bar relės nustatymui ir tinkamam oro slėgiui 24 L talpa atiduoda apie 11 L, o 50 L - apie 23 L vandens (apskaičiuota orientaciškai).

Kaip parinkti hidroforą pagal gylį, našumą ir slėgį?

Pirmiausia įvertinkite vandens lygį ir vamzdyno ilgį, tada didžiausią vienu metu reikalingą srautą ir slėgį. Taip pat svarbus šulinio debitas: jei jo nepakanka, vandens stulpas gali nutrūkti, o siurblys - pradėti veikti sausa eiga.

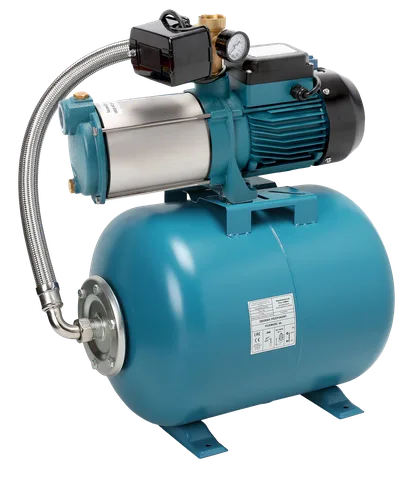

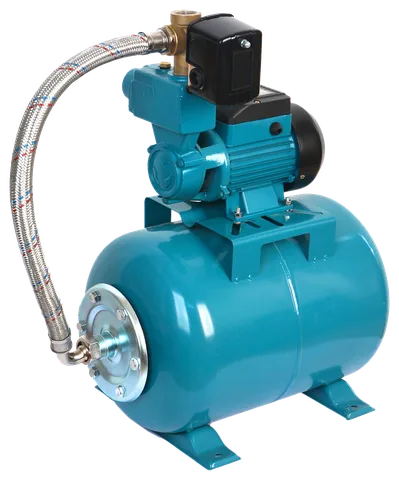

Didesniam srautui skirti daugiapakopiai MH hidroforai, tiekiantys iki 10.8 m³/h, tačiau tokius siurblius gamintojas rekomenduoja jungti tik prie naujo, didelio debito šulinio. WZI hidroforai skirti aukštam slėgiui, kai vandens srautas nedidelis.

Iš kokio gylio hidroforas pasiurbia vandenį?

Įprastas hidroforas statomas prie šulinio ir vandenį siurbia iš ne didesnio kaip 8 m gylio. Vertinant šią ribą, reikia atsižvelgti ne tik į vandens lygį, bet ir į vamzdyno ilgį bei nuostolius jungtyse. Gilesniam vandeniui rinkitės hidroforą su ežektoriumi arba giluminį siurblį.

Pagal gamintojo pavyzdį, kai vanduo yra 5 m gylyje, hidroforas stovi 10 m atstumu nuo šulinio, o naudojamas 1" siurbimo vamzdis, skaičiuojama taip: 5 + (5 + 10) × 0.15 = 7.25 m, taigi 8 m riba neviršijama.

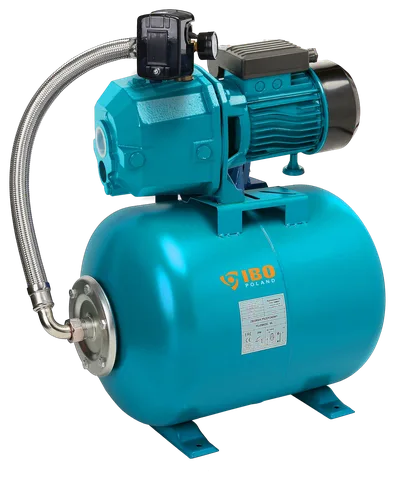

DP hidroforai su į šulinį nuleistu ežektoriumi pasiurbia vandenį iš ne didesnio kaip 23 m gylio, tačiau jų našumas - tik iki 1.8 m³/h. Kai vanduo dar giliau arba iš didesnio gylio reikia daugiau vandens, tinka giluminiai siurbliai su atskira hidroforo talpa.

Kuo skiriasi IBO ir IPRO hidroforai?

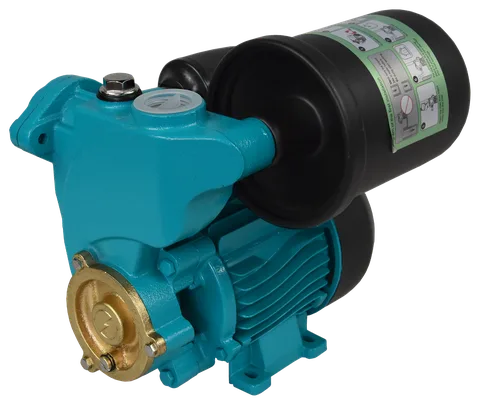

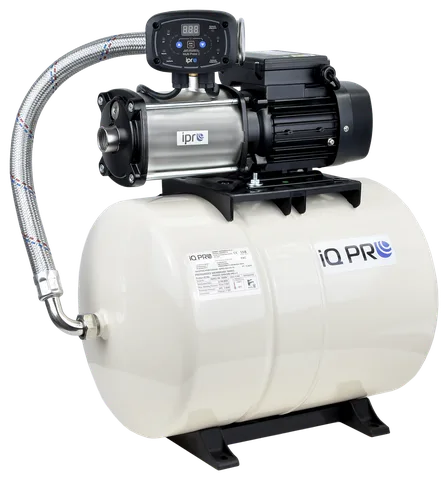

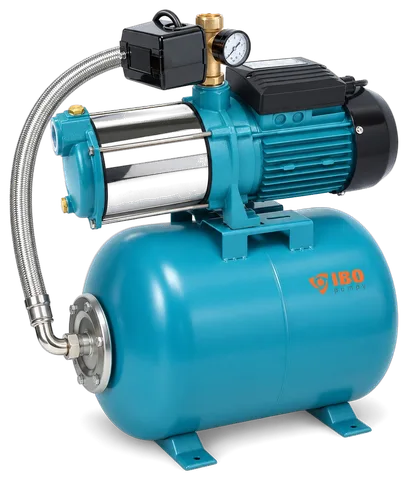

IBO asortimentas apima namui, sodybai ir ūkiui skirtus komplektus: WZCH su ant siurblio sumontuota 1 L ar 2 L talpa, savisiurbius modelius su nerūdijančio plieno, ketiniu ar technopolimero siurblio korpusu, daugiapakopius MH ir MHI, o gilesniems šuliniams - DP. IPRO - profesionali linija verslui ir pramonei: jos Pi-JET ir S-MCI komplektai skirti ir plovykloms, vandens ruošimui bei laistymui su trąšų dozavimu, o jų siurblio korpusas ir darbaračiai pagaminti iš nerūdijančio plieno AISI 304.

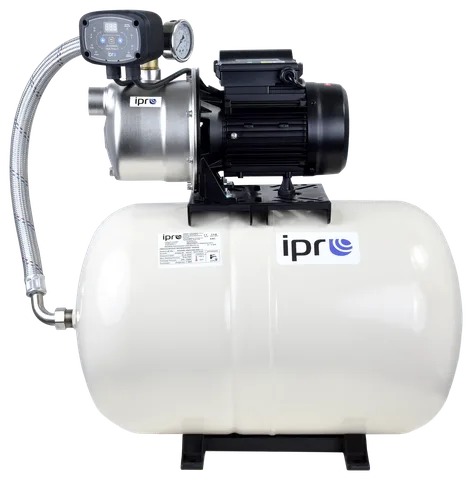

Pi-JET hidroforai tiekia iki 11 m³/h, tačiau vanduo, priklausomai nuo modelio, turi būti ne giliau kaip 5-7 m. S-MCI komplektams ši riba - 5 m. Komplektuose su FIX talpa jos oro slėgį pakanka tikrinti kartą per metus.

Kaip prijungti hidroforą prie šulinio?

Hidroforo prijungimas prasideda nuo tinkamos vietos parinkimo: komplektas turi stovėti sausoje, po stogu esančioje, vėdinamoje ir nuo šalčio apsaugotoje patalpoje. Siurbimo vamzdis turi būti ne plonesnis kaip 1", pakreiptas šulinio link ir be aukštų taškų, o šulinyje turi būti sumontuotas atbulinis vožtuvas. Prieš pirmą paleidimą siurblį ir vamzdį būtina pripildyti vandens.

Kai vandens lygis gali nukristi, hidroforą statykite arti šulinio ir naudokite 1¼" siurbimo vamzdį. Siurbimo pusėje nenaudokite antivibracinės žarnos, nes ji gali susitraukti ir užblokuoti vandens srautą. Visi sujungimai turi būti sandarūs, o šachtiniame šulinyje siurbimo krepšys su atbuliniu vožtuvu turi būti bent 30 cm virš dugno ir bent 30 cm žemiau žemiausio vandens lygio.

Siurblys jungiamas prie 230 V / 50 Hz tinklo kištuku į įžemintą lizdą, o instaliacijoje turi būti 30 mA nuotėkio relė.

Koks turi būti oro slėgis hidroforo talpoje ir kaip nustatyti slėgio relę?

Tuščios talpos oro slėgis turi būti maždaug 0.2 bar mažesnis už relės įjungimo slėgį, bet ne mažesnis kaip 1 bar ir ne didesnis kaip 3 bar. Jį tikrinkite bent kas du mėnesius, ypač pavasario pradžioje, o FIX talpose - kartą per metus. Gamyklinė relės nuostata - įjungimas 1.5 bar, išjungimas 4 bar.

Atjunkite siurblį nuo elektros tinklo, atsukite čiaupą ir visiškai ištuštinkite talpą. Slėgį matuokite manometru per ventilį, kuris primena automobilio rato ventilį; per jį oro įpūsite arba išleisite. Vėl prijungę siurblį, relės įjungimo ir išjungimo slėgius matysite manometre atsukdami ir užsukdami čiaupą.

Keisdami nuostatas, tarp išjungimo ir įjungimo slėgių išlaikykite bent 1.5 bar skirtumą ir neviršykite siurbliui, relei bei talpai leistinų ribų. Atsargines slėgio reles ir elektroninius siurblio valdiklius su apsauga nuo sausos eigos rasite puslapyje Slėgio relės.

Kada hidroforas netinka?

Hidroforas netinka, kai vanduo yra giliau už siurblio pasiurbimo ribą, šulinio debitas per mažas, vandenyje yra smėlio ar abrazyvinių dalelių arba vandens temperatūra viršija komplektui leistiną ribą (daugumos komplektų - 35 °C). Komplektas negali stovėti ten, kur temperatūra nukrenta žemiau 0 °C, o siurbliai su įprasta slėgio rele neturi apsaugos nuo sausos eigos.

Sistema turi būti parinkta taip, kad siurblys įsijungtų ne daugiau kaip 16 kartų per valandą. Jeigu reikia pastovaus slėgio ir apsaugos nuo sausos eigos, tinkamesni siurbliai su dažnio keitikliu.
