Atbulinis vožtuvas: rūšys ir kur jį montuoti vandentiekio ir nuotekų sistemose

Kam reikalingas atbulinis vožtuvas ir kas nutinka be jo?

Atbulinis vožtuvas neleidžia slėginiame vamzdyje esančiam vandeniui grįžti į siurblį, šulinį ar nuotekų duobę. Taip vamzdis tarp paleidimų lieka pilnas, o siurblys neįsijungia be reikalo. Kai hidroforas didina vandentiekio slėgį, vožtuvas dar ir neleidžia siurbiamam vandeniui grįžti į vandentiekio tinklą.

Jeigu nuotekų ar drenažo siurblio slėginėje linijoje vožtuvo nėra arba jis nesandarus, sustojus siurbliui vanduo grįžta į duobę. Pakilusi plūdė vėl paleidžia siurblį, todėl įrenginys dažnai įsijungia ir išsijungia.

Hidroforų sistemose tokį požymį gali sukelti ir nesandarus atbulinis vožtuvas, tačiau IBO instrukcija pirmiausia siūlo patikrinti oro slėgį talpoje. Giluminio siurblio linijoje vožtuvas saugo siurblį nuo grįžtančio vandens smūgio.

Kokių rūšių būna atbuliniai vožtuvai ir kuo jie skiriasi?

Atbulinio vožtuvo paskirtį pirmiausia lemia jo uždoris. Rutulinis uždoris gerai praleidžia nuotekas, lėkštinis tinka švariam vandeniui, atvartas naudojamas didesniuose vamzdžiuose, o siurbimo krepšys su atbuliniu vožtuvu montuojamas siurbimo vamzdžio gale. Skiriasi ir leistina montavimo padėtis, todėl renkantis neužtenka žiūrėti vien į jungties skersmenį.

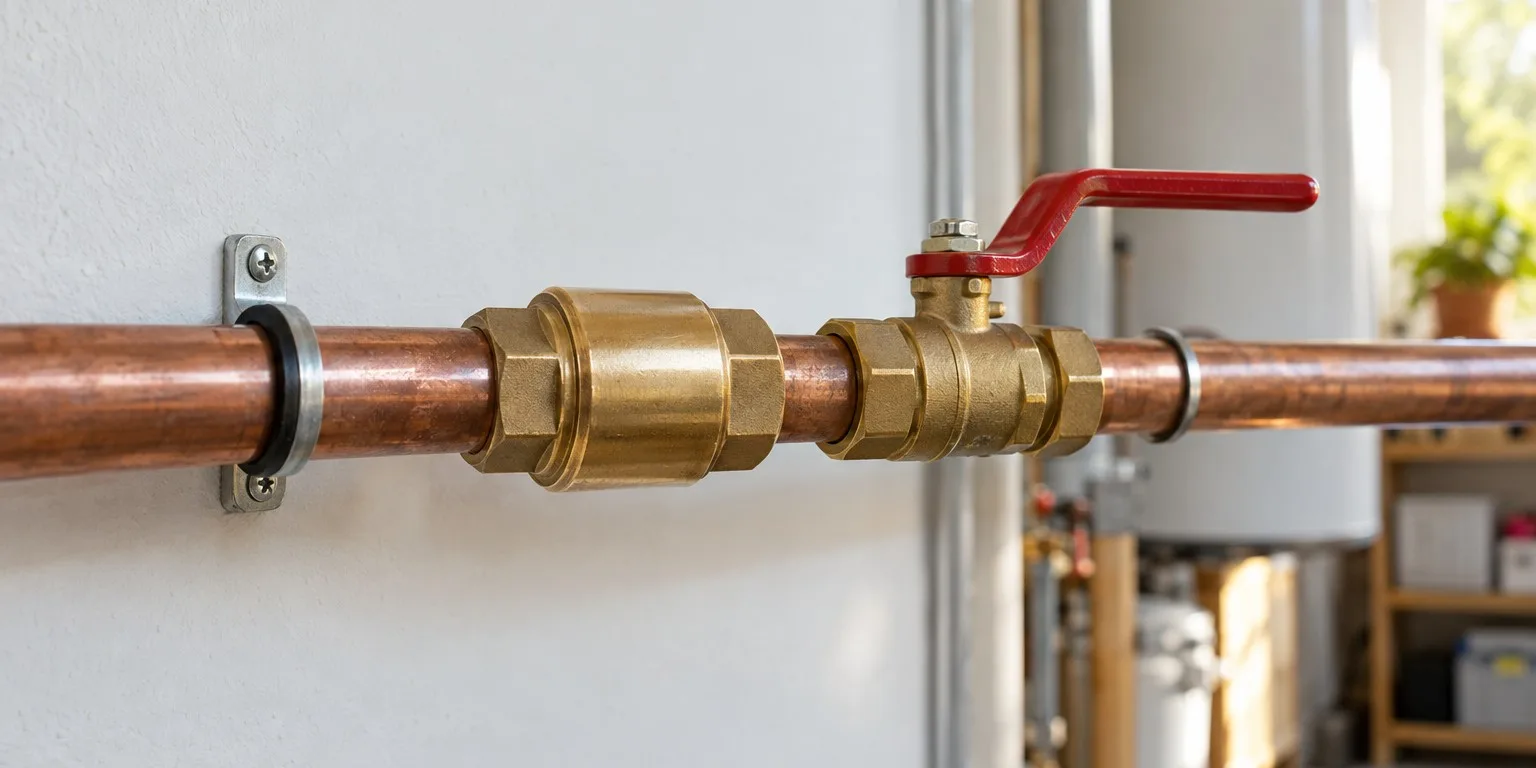

Spyruokliniais atbuliniais vožtuvais paprastai vadinami tie, kurių lėkštę užveria spyruoklė. Visas šešias mūsų serijas rasite puslapyje Atbuliniai vožtuvai.

Koks atbulinis vožtuvas tinka kanalizacijai ir drenažui?

Atbulinis vožtuvas kanalizacijai ir drenažui, statomas slėginėje linijoje už siurblio, turėtų būti rutulinis. Tekant nuotekoms, rutulys pasitraukia iš srauto kelio ir atveria visą vamzdžio skerspjūvį. Konstrukcijoje nėra koto ar spyruoklės, už kurių galėtų kliūti pluoštai. Pasak gamintojo, laisvai lizde besisukantis rutulys dar ir apsivalo nuo nešvarumų.

Tokie vožtuvai montuojami nuotekų ir lietaus vandens siurblinių slėginiuose stovuose ir rezervuaruose, paviršinėse bei požeminėse linijose.

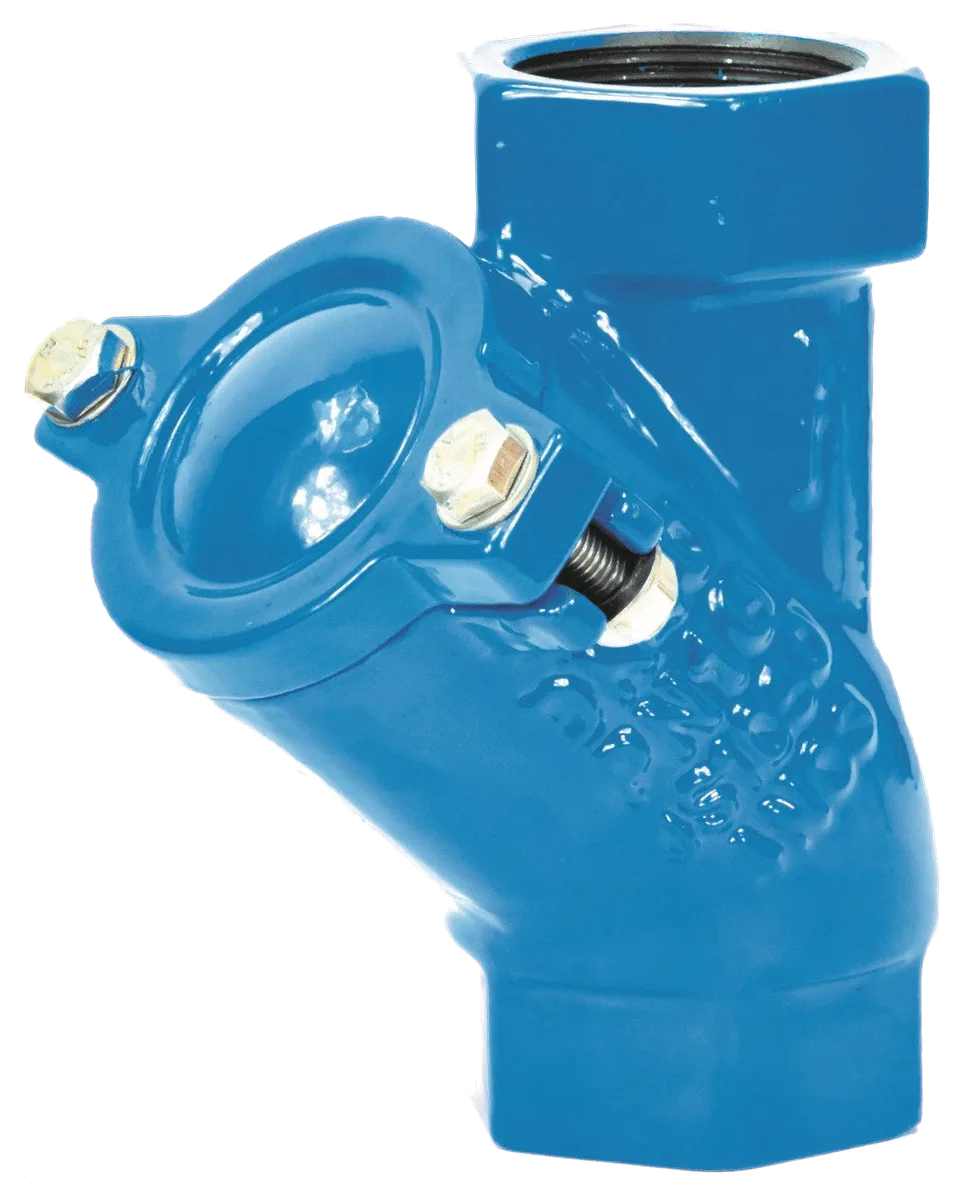

• IBO ketinis rutulinis atbulinis vožtuvas turi sferoidinio grafito ketaus GGG50 korpusą, NBR guma padengtą plieninį rutulį ir EPDM tarpinę. Srieginiai dydžiai - DN25-DN65, flanšiniai - DN50-DN150. Per prisukamą revizinį dangtelį vožtuvą galima išvalyti ir pakeisti rutulį.
• IBO rutulinis atbulinis vožtuvas PVC pagamintas iš PVC-U, rutulys ir sandarikliai - EPDM, slėgio klasė PN10. Klijuojamos DN32, DN40 ir DN50 jungtys pagal gamintojo matmenis skirtos 40, 50 ir 63 mm vamzdžiams, yra ir 2" srieginė jungtis.
• IBO permatomas rutulinis atbulinis vožtuvas PVC leidžia matyti rutulio padėtį neatidarius vamzdyno.
• Italų gamintojo DRENO rutulinis atbulinis vožtuvas F/F turi GG25 ketaus korpusą, NBR rutulį ir G1¼", G1½" arba G2" vidinį sriegį.

IBO PSI nuotekų siurblinės slėginėje linijoje yra ketinis atbulinis vožtuvas su guminiu rutuliu ir uždaromasis vožtuvas priežiūrai.

Kur statyti atbulinį vožtuvą vandeniui: prie hidroforo, šulinyje ar gręžinyje?

Atbulinis vožtuvas vandeniui statomas kuo arčiau vandens paėmimo vietos, kad vamzdis neištuštėtų. Kai paviršinis siurblys ar hidroforas siurbia iš šachtinio šulinio, vožtuvas montuojamas siurbimo vamzdžio gale, iš gręžinio - tiesiai virš gręžinio filtro. Su giluminiu siurbliu jis statomas tiesiai virš siurblio.

Pagal IBO instrukciją siurbimo krepšys su atbuliniu vožtuvu turi būti bent 30 cm virš šulinio dugno ir bent 30 cm žemiau žemiausio vandens lygio. Jam iškilus virš vandens, prasideda sausa eiga ir siurblys gali būti sugadintas.

Su IBO MULTI IP AUTO ir IBOPROM AUTO siurbliais tarp siurblio ir čiaupų būtina 2-8 l membraninė talpa: ji stabilizuoja slėgį ir padeda atbuliniam vožtuvui tinkamai užsidaryti.

Kaip teisingai sumontuoti vožtuvą: vertikaliai ar horizontaliai?

Svarbiausia atbulinio vožtuvo montavimo taisyklė - srauto kryptis turi sutapti su rodykle ant korpuso. Atvirkščiai sumontuotas vožtuvas sustabdo arba smarkiai sumažina srautą. IBO ketinius rutulinius vožtuvus galima montuoti horizontaliai arba vertikaliai, kai srautas kyla aukštyn. DRENO rekomenduoja vertikalią padėtį, tačiau leidžia ir horizontalią.

Kad rutulinis vožtuvas sandariai užsidarytų, reikia atgalinio slėgio: IBO nurodo 0.3-0.5 bar, DRENO - bent 0.5 bar. Apytiksliai tai atitinka 3-5 m vandens stulpą vamzdyje virš vožtuvo. Jei slėginis vamzdis virš vožtuvo pakyla mažiau, rutulys gali užsidaryti ne visai sandariai.

Palikite vietos reviziniam dangteliui atidaryti.

Kokio dydžio ir iš kokios medžiagos rinktis vožtuvą?

Mūsų vertinimu, atbulinis vožtuvas neturėtų būti mažesnis už siurblio išvadą ir vamzdį. Per mažame vožtuve prarandama dalis siurblio sukuriamo slėgio, o nuotekų linijoje susiaurėja kelias kietosioms dalelėms. Nuostolius parodo Kvs vertė: vandens srautas m³/h, kuriam tekant vožtuve prarandamas 1 bar slėgis. Medžiagą rinkitės pagal skystį, temperatūrą, slėgį ir jungtį (lentelėje - gamintojo duomenys).

Apskaičiuota pagal gamintojo Kvs: esant 12 m³/h srautui, IBO ketiniame rutuliniame vožtuve su DN32 sriegiu prarandama apie 2.5 m pakėlimo aukščio, su DN40 - apie 0.5 m, su DN50 - apie 0.3 m. Flanšinio vožtuvo klasę PN6 ar PN16 rinkitės pagal vamzdyno flanšus ir didžiausią linijos slėgį.

Kodėl vamzdžiuose bilda ir kaip išvengti hidraulinio smūgio?

Hidraulinis smūgis atsiranda staigiai pasikeitus vandens greičiui vamzdyje. Judanti vandens masė negali sustoti akimirksniu, todėl slėgis staigiai pakyla arba nukrinta. Tada vamzdžiuose bilda, o pažeisti gali būti vamzdžiai, siurblys ir vožtuvai. Atbulinis vožtuvas smūgio nepašalina, o užsidaręs per vėlai, kai vanduo jau teka atgal, gali jį net sukelti.

Smūgį gali sukelti staigus siurblio sustojimas (pavyzdžiui, dingus elektrai), per greitai uždaroma ar atidaroma sklendė arba nesandarus apatinis atbulinis vožtuvas po sandariu viršutiniu. Smūgio išvengti padeda tinkamo skersmens vamzdžiai ir vožtuvai, membraninė talpa, oro išleidimo ar apsauginiai vožtuvai.

Pagal gamintojo duomenis dažnio keitiklio IPRO SMART FLOW S švelnus paleidimas ir stabdymas skirti išvengti slėgio šuolio, tačiau dingus elektrai siurblys sustoja staigiai. Antro atbulinio vožtuvo toje pačioje linijoje be reikalo nestatykite, o dėl papildomo vožtuvo pasitarkite su mumis.

Kas genda pirmiausia ir kaip prižiūrėti atbulinį vožtuvą?

IBO instrukcijose minimi atbulinio vožtuvo gedimo požymiai: siurblys dažnai įsijungia ir išsijungia, veikia, bet vandens netiekia, arba srautas per mažas. Priežastis gali būti ant lizdo patekę nešvarumai, nusidėvėjęs guminis rutulys ar lėkštinio uždorio sandariklis, užsikimšęs kanalas arba atvirkščiai sumontuotas vožtuvas.

IBO PSI siurblinės instrukcija nurodo išjungti maitinimą, nuimti rezervuaro dangtį ir palaukti 15 minučių, kol išsivėdins nuodingos dujos; dirbama dviese, su guminėmis pirštinėmis. Tada užsukamas uždaromasis vožtuvas, atsukamas revizinis dangtelis, išimamas guminis rutulys ir išvalomi lizdas bei kanalas. Rutulio paviršiuje neturi būti aiškių nusidėvėjimo žymių nuo sąlyčio su lizdu. Pažeistas rutulys neremontuojamas, todėl jį arba visą vožtuvą reikia pakeisti.

Žalvariniai vožtuvai revizinio dangtelio neturi, todėl nesandarus vožtuvas paprastai keičiamas nauju.

Kada atbulinis vožtuvas netinka arba jo nepakanka?

Atbulinis vožtuvas netinka, kai jo konstrukcija ar naudojimo ribos neatitinka sistemos. Vožtuvas su lėkštiniu uždoriu netinka nuotekoms su pluoštais. Rutulinis vožtuvas skirtas slėginėms linijoms: savitakiam kanalizacijos vamzdžiui jis netinka (DRENO nurodo mažiausią 0.2 bar slėgį), o kai slėginis vamzdis virš jo pakyla mažiau nei 3-5 m (0.3-0.5 bar), gali užsidaryti nesandariai.

Nuo nuotekų, grįžtančių iš lauko tinklo į rūsį, saugo kiti gaminiai, kurių mūsų kataloge nėra. Atbulinis vožtuvas nepakeičia ir uždaromojo vožtuvo, kuriuo linija uždaroma priežiūrai.

Ketiniai rutuliniai vožtuvai skirti skysčiams iki 70 °C, todėl karštam vandeniui rinkitės žalvarinius. PVC vožtuvų slėgio klasė - PN10, o DRENO vožtuvai skirti tik nepavojingiems skysčiams.
