Fekalinis siurblys namui: su smulkintuvu ar su sūkurine sparnuote?

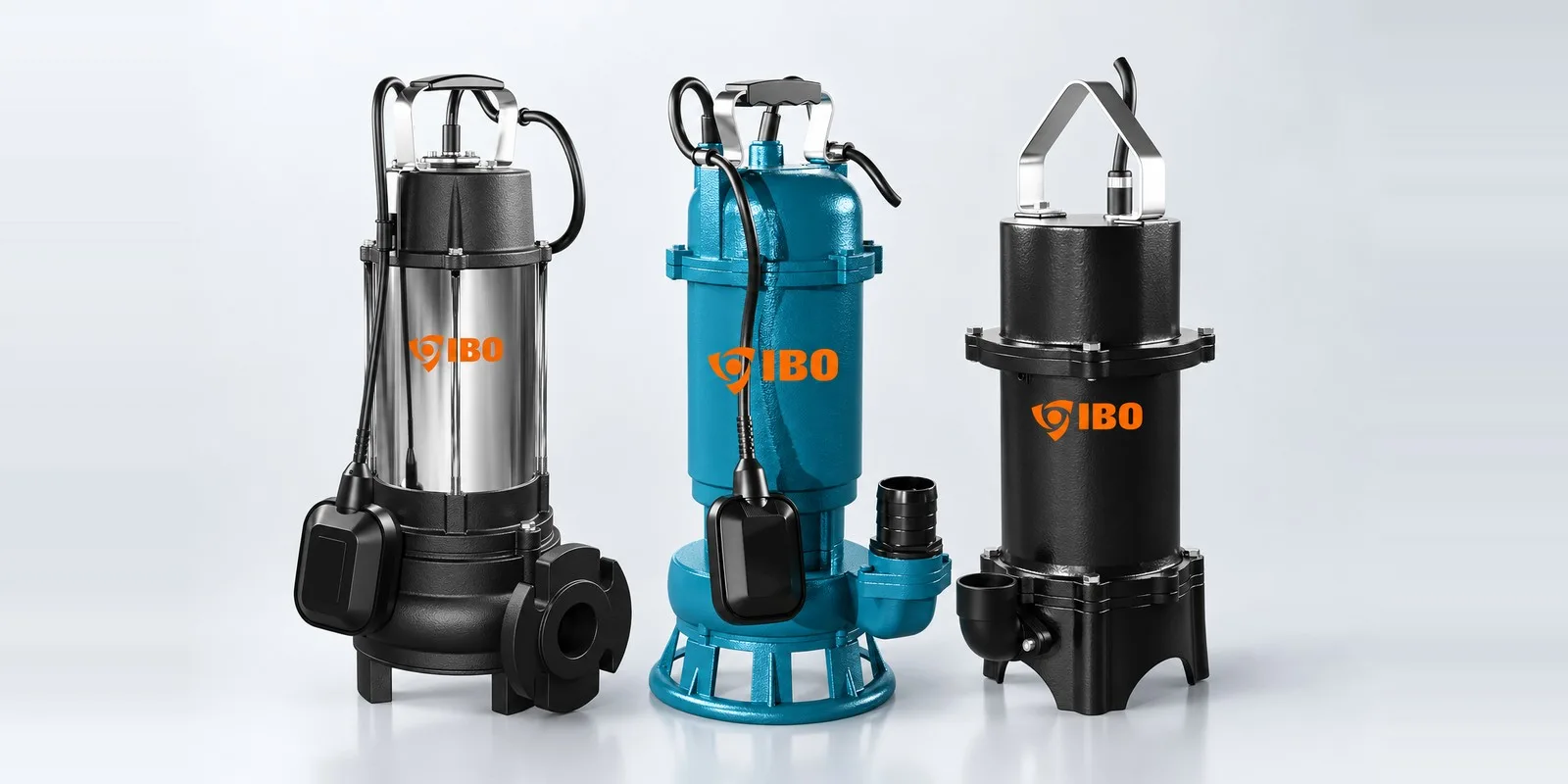

Kuo skiriasi siurblys su smulkintuvu nuo siurblio su sūkurine sparnuote?

Sūkurinė sparnuotė yra įgilinta korpuse: ji suka nuotekas sūkuriu, o kietosios dalelės pro laisvą angą praeina nesmulkintos. Smulkintuvo peilis sukasi įėjime prie nejudančio pjaustymo žiedo ar disko ir dar prieš sparnuotę sukapoja fekalijas, popierių bei trumpus minkštus pluoštus. Todėl skiriasi ne tik konstrukcija, bet ir tinkamas vamzdis bei pasiekiamas darbo taškas.

Smulkintuvas savaime nėra geresnis. IBO CTR ir WQV turi 2" atvamzdį ir pakelia nuotekas iki 18-20 m, kaip ir sūkuriniai siurbliai, todėl jų pranašumas - peilis, kuris sukapoja popierių ir pluoštus, o ne didesnis slėgis. Sunkesnėms darbo sąlygoms pritaikytas IBO KRAKEN siurblys su DN40 ar DN50 atvamzdžiu pakelia nuotekas iki 25 m ir dažnai statomas namų nuotekų siurblinėse.

Kada pakanka sūkurinio fekalinio siurblio?

Sūkurinio siurblio paprastai pakanka, kai nuotekas reikia pakelti kelis metrus ir trumpa linija nuvesti į savitakį šulinį, septiką ar netoliese esantį valymo įrenginį. Jis skirtas ir buitinėms nuotekoms su fekalijomis. Jo stiprybė yra didelis našumas, kai pakėlimo aukštis nedidelis, be to, jis neturi dylančių pjaustymo dalių.

Slėginis vamzdis turi būti ne siauresnis už siurblio atvamzdį, kitaip vamzdyje užstrigtų dalelės, kurias siurblys praleido. IBO Magnum serijoje yra 9 modeliai: 0.25-1.5 kW, 230 V, praeinamumas 30-40 mm, pakėlimo aukštis iki 20 m. Pagal gamintojo duomenis pro IBO VOX hidraulinę dalį praeina 50 mm skersmens rutulys, o siurblys pumpuoja neapdorotas buitines nuotekas su fekalijomis. Buitinėms nuotekoms skirta ir italų gamintojo DRENO linijos serija COMPATTA (praeinamumas 30-50 mm).

Pavyzdys (orientaciškai, skaičiuojant kaip švariam vandeniui tiesiame vamzdyje): 30 m ilgio PE d63 linijoje su 2 m pakilimu COMPATTA 4 M tiektų apie 18 m³/h, o tokios pačios 1.1 kW galios GRIX 32-2/110 M - apie 10.5 m³/h. Tikslų darbo tašką apskaičiuojame pagal Jūsų trasą ir jungiamąsias dalis.

Kada reikia fekalinio siurblio su smulkintuvu?

Fekalinio siurblio su smulkintuvu reikia, kai slėginė linija ilga ar kyla aukštyn, kai tiesiamas siauras vamzdis (pvz., PE d40-d50) ar naudojamas jau nutiestas ir kai namo nuotekas reikia tiekti į gatvės slėginę kanalizaciją. Peilis sukapoja fekalijas, popierių ir trumpus pluoštus, todėl nuotekos praeina siauru vamzdžiu, o aukšto slėgio hidraulinė dalis jas stumia ten, kur sūkurinio siurblio pakėlimo aukščio nebepakanka.

Aukšto slėgio smulkintuvai labai skiriasi: IBO UP pakelia nuotekas iki 60 m, IPRO linijos verslui ir pramonei Harpia (tūrinis sraigtinis siurblys su smulkintuvu) - iki 110 m, o DRENO GRIX ir GX - atitinkamai iki 30 ir 30.4 m. Kuo aukščiau siurblys kelia, tuo mažiau jis tiekia: GRIX našumas siekia iki 10.8 m³/h, UP - iki 4.8 m³/h, Harpia - iki 3 m³/h. Jei nuotekų priteka daugiau, nei siurblys spėja išpumpuoti, jis dirba nesustodamas, todėl didžiausią pritekėjimą verta įvertinti iš anksto.

Pavyzdys (orientaciškai, skaičiuojant kaip švariam vandeniui tiesiame vamzdyje): 300 m ilgio trasoje su 10 m pakilimu COMPATTA 4 M net su PE d63 vamzdžiu tiektų tik apie 3 m³/h, dirbdamas beveik ties savo didžiausiu pakėlimo aukščiu, o lėtoje (apie 0.4 m/s) tėkmėje vamzdyje lengviau nusėda kietosios dalelės. GRIX 32-2/110 M su PE d50 tiektų apie 4.2 m³/h, o UP 60/80 su siauresniu PE d40 - apie 3.1 m³/h, išnaudodamas tik apie 27 m iš savo 60 m pakėlimo aukščio. Tikslų darbo tašką apskaičiuojame pagal faktinę Jūsų trasą.

Namas žemiau ar toli nuo gatvės kanalizacijos: kokios siurblinės reikia?

Kai nuotekos negali nutekėti savitaka, jas reikia surinkti talpoje ir slėgine linija perpumpuoti toliau. Tam skirtos nuotekų siurblinės: siurblys įsijungia ir išsijungia pagal plūdinių jungiklių lygius, o rutulinis atbulinis vožtuvas neleidžia nuotekoms grįžti. Siurblys parenkamas pagal trasą: trumpai ir nedaug kylančiai linijai - sūkurinis, ilgai ar aukštai kylančiai - aukšto slėgio smulkintuvas.

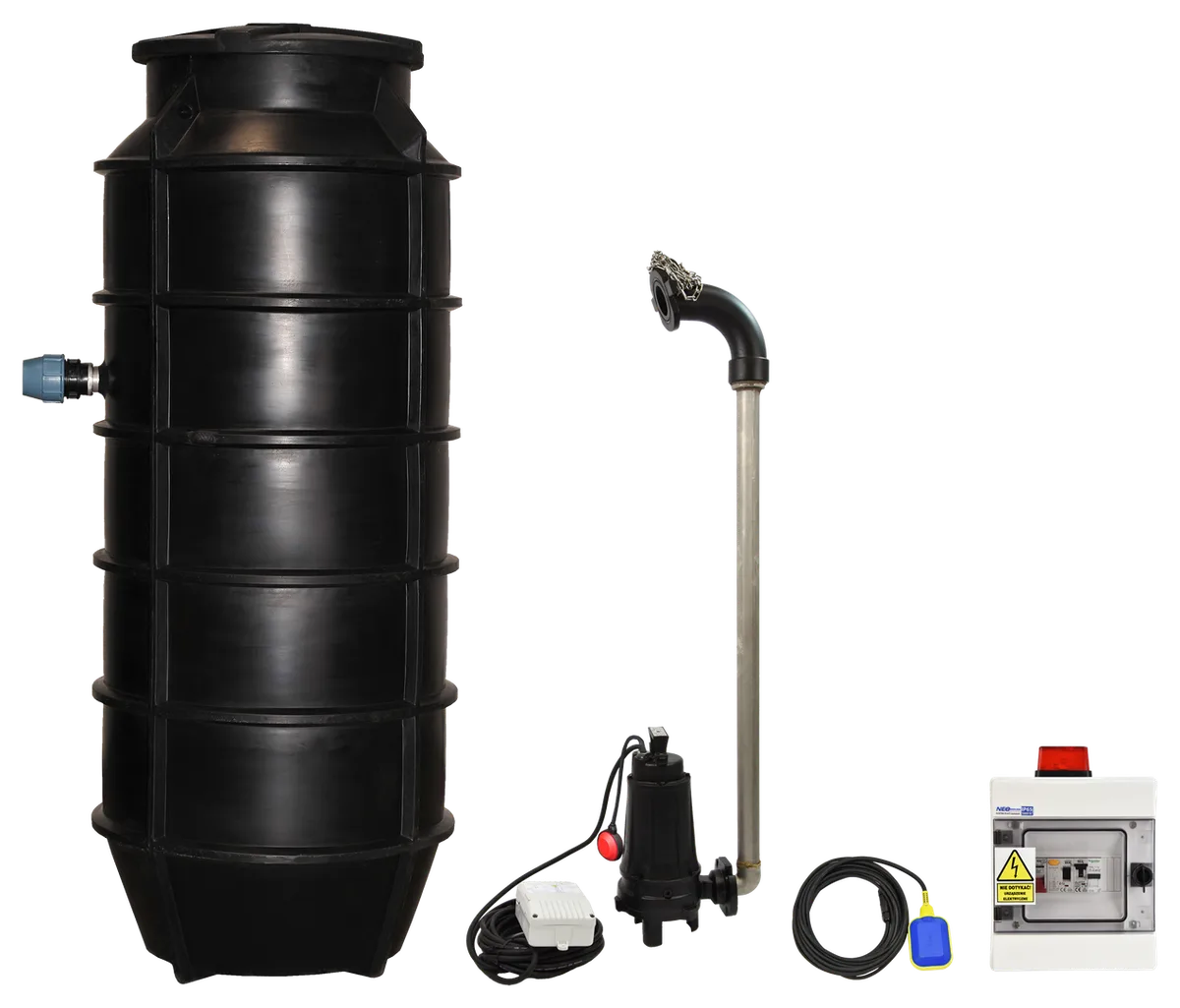

IBO PSI yra komplektinė vieno siurblio siurblinė namui, nedideliam gamybiniam pastatui ar biurui. Pagal gamintojo instrukciją vieno siurblio schema skirta daugiausia mažiems srautams ir vietoms, kur gedimas nėra kritinis. Ją sudaro:

• 800 mm skersmens ir 2.1 m aukščio PE-HD talpa su d160 savitakiu įvadu;
• siurblys su 10 m kabeliu, nerūdijančio plieno grandine ir atramine sija;
• DN50 slėginis stovas su rutuliniu atbuliniu ir uždaromuoju vožtuvais;
• darbinio ir avarinio lygio plūdiniai jungikliai;
• valdymo pultas su garsine ir šviesine signalizacija;
• PE d63 slėginės linijos atvamzdis.

Siurblys kartu su slėginiu stovu iškeliamas ir grąžinamas iš viršaus, nelipant į talpą, net kai ji beveik pilna. Tarp darbinio ir avarinio lygio lieka atsarga, jei nuotekų priteka per daug ar dingsta elektra, o pakilus nuotekoms iki avarinio lygio įsijungia garsinė ir šviesinė signalizacija. Pagal gamintojo duomenis PSI/3CE4 su sūkuriniu siurbliu COMPATTA EVO 4 T tinka slėginėms linijoms iki 1 bar (1 bar - apie 10 m vandens stulpo), PSI/Gr1-09 su GRIX - iki 1.5-2 bar, o PSI/UP3 su UP 60/80 - iki 3-5 bar. PSI/Gr1-09 jungiama prie 230 V tinklo, o PSI/3CE4 ir PSI/UP3 - tik prie 400 V.

Standartinė PSI talpa statoma žaliojoje zonoje; kur važiuoja lengvieji automobiliai, reikia papildomai užsakyti B125 klasės ketaus liuką su paaukštinimo žiedu. Pagal gamintojo instrukciją gruntinis vanduo talpos vietoje turi būti ne arčiau kaip 1.8 m nuo žemės paviršiaus; jei jis aukščiau talpos dugno ar gruntas silpnas, talpos stabilumą reikia apskaičiuoti atskirai. Numatykite privažiavimą asenizacijos mašinai, jei per gedimą talpą tektų ištuštinti. Vienam tualetui ar vonios kambariui rūsyje yra ir kompaktiškų sprendimų: tualeto smulkintuvai ir vonios kambario siurbliai SANIBO.

Kas užkemša fekalinį siurblį: servetėlės, riebalai ar smėlis?

Drėgnų servetėlių, higienos priemonių, skudurų, riebalų ir smėlio nesutvarko nei smulkintuvas, nei sūkurinis siurblys. Siurblinės instrukcija draudžia, kad jie patektų į talpą, o už užsikimšimą skudurais, higienos priemonėmis ar ilgais pluoštais gamintojas neatsako. Smulkintuvo peilis skirtas fekalijoms, popieriui ir trumpiems minkštiems pluoštams.

Į nuotekų siurblinę neturi patekti:

• drėgnos servetėlės ir sauskelnės;
• tamponai, vatos diskeliai ir ausų krapštukai;
• skudurai, pėdkelnės ir plaukai;
• virtuvės atliekos, kepimo riebalai ir aliejus;
• smėlis, žvyras ir stiklas;
• statybinių medžiagų likučiai;
• dažai, dervos ir naftos produktai.

Smėlis ir kiti abrazyvai greitai dildo siurblį ir mažina jo našumą, o smulkintuvas čia nepadeda. Smėlėtam vandeniui skirti dumblo siurbliai, o į nuotekų talpą smėlis neturi patekti. Kepimo riebalų į kriauklę nepilkite: talpoje jie sustingsta į gumulus ir plutą, kurią tenka šalinti per apžiūrą.

Kaip prižiūrėti smulkintuvą ir visą siurblinę?

Reguliariai tikrinkite, ar plūdinis jungiklis juda laisvai, ar atbulinis vožtuvas sandarus ir ar siurblys neįsijungia per dažnai. Smulkintuvo peilis dėvisi: atjungę maitinimą, keliskart pasukite veleną įrankiu, ne pirštais, ir patikrinkite, ar peilis nesitrina į pjaustymo diską. Siurblio su nusidėvėjusiu ar išsireguliavusiu smulkintuvu atgal į siurblinę nestatykite. Sausa eiga siurblį sugadina, o be atbulinio vožtuvo nuotekos iš slėginio vamzdžio grįžta į talpą ir siurblys be reikalo įsijungia vėl.

PSI siurblinės apžiūra pagal gamintojo instrukciją:

• išjunkite maitinimą, nuimkite dangtį ir 15 min palaukite, kol išsisklaidys nuodingos dujos;
• vandentiekio vandens srove praplaukite slėginį vamzdį, uždarykite uždaromąjį vožtuvą ir iškelkite siurblį;
• nuplaukite siurblį ir plūdes, patikrinkite, ar neįtrūkę plūdės ir kabeliai;
• pašalinkite riebalų gumulus, plutą ir nuosėdas;
• atidarykite ir išvalykite rutulinį atbulinį vožtuvą;
• patikrinkite smulkintuvo peilį, alyvos lygį ir kabelį, o 400 V siurblio - ir sukimosi kryptį;
• viską surinkę, atlikite bandomąjį paleidimą.

DRENO buitinių siurblių (COMPATTA, ALPHA V, GRIX) instrukcija pirmą apžiūrą nurodo atlikti po savaitės darbo, o vėliau - kas 2000 darbo valandų arba bent kartą per metus, sunkiomis sąlygomis - dažniau.

Siurblį ir valdymo pultą turi prijungti elektrikas. IBO ir IPRO siurblių instrukcijos reikalauja nuotėkio relės, kurios suveikimo srovė ne didesnė kaip 30 mA, o PSI valdymo komplekte ji jau yra. 400 V siurblio sukimosi kryptį tikrinkite po kiekvieno prijungimo. Nekiškite rankų į prie elektros tinklo prijungto siurblio angas: smulkintuvas gali nupjauti pirštus. Į talpą nelipkite vieni ir jos neišvėdinę, nes nuotekos išskiria metaną ir sieros vandenilį.

Kada drenažinis siurblys netinka nuotekoms?

Daugelis drenažinių siurblių skirti švariam ar šiek tiek užterštam vandeniui ir praleidžia tik smulkias daleles, pavyzdžiui, IBO WQX - iki 3 mm. Fekalijoms, popieriui ir ilgiems pluoštams jie netinka, todėl net galingas, bet nuotekoms neskirtas siurblys gali neištuštinti nuotekų šulinio. Tualeto nuotekoms rinkitės fekalinį siurblį, o lietaus ar gana švariam užlieto rūsio vandeniui - drenažinį.

Prieš rinkdamiesi serijos puslapyje patikrinkite, kokio dydžio dalelės praeina pro siurblį ir kokiam vandeniui jis skirtas. Jei į šulinį teka tik dušo, vonios ar skalbimo mašinos vanduo be fekalijų, dažniausiai pakanka sūkurinio siurblio be peilio.
