Kuo dumblo siurblys skiriasi nuo paprasto drenažinio siurblio?
Svarbiausias skirtumas - ne našumas, o tai, kokį vandenį siurblys atlaiko. Smėlis, dumblas, molis ir gręžimo atliekos greitai nudilina lengvo drenažinio siurblio hidrauliką. Dumblo siurbliai KBFU, IBX ir DRENO Kappa turi dilimui atsparią hidrauliką, tvirtesnį sandarinimą ir aušinimo apvalkalą aplink variklį.
1.5-7.5 kW KBFU siurblių korpusai yra iš pilkojo ketaus, sparnuotė (darbaratis) padengta dilimui atspariu chromo lydinio sluoksniu, o variklį saugo dviguba mechaninė sandarinimo pora su alyvos kamera. Kompaktiškų IBX siurblių korpusas - iš AISI 304 nerūdijančiojo plieno.
Pagal KBFU ir IBX instrukcijas kietųjų dalelių gali būti iki 10 %, jos turi būti mažesnės už siurblio praeinamumą, o skysčio tankis - iki 1050 kg/m³ (DRENO Kappa - 1100 kg/m³): tai vanduo su smėliu ir dumblu, ne tiršta masė. Bentonitui ir labai smėlėtam vandeniui gamintojas nurodo KBFU AUTO (400 V) ir KBFU 80-4.0-4P su maišytuvu.

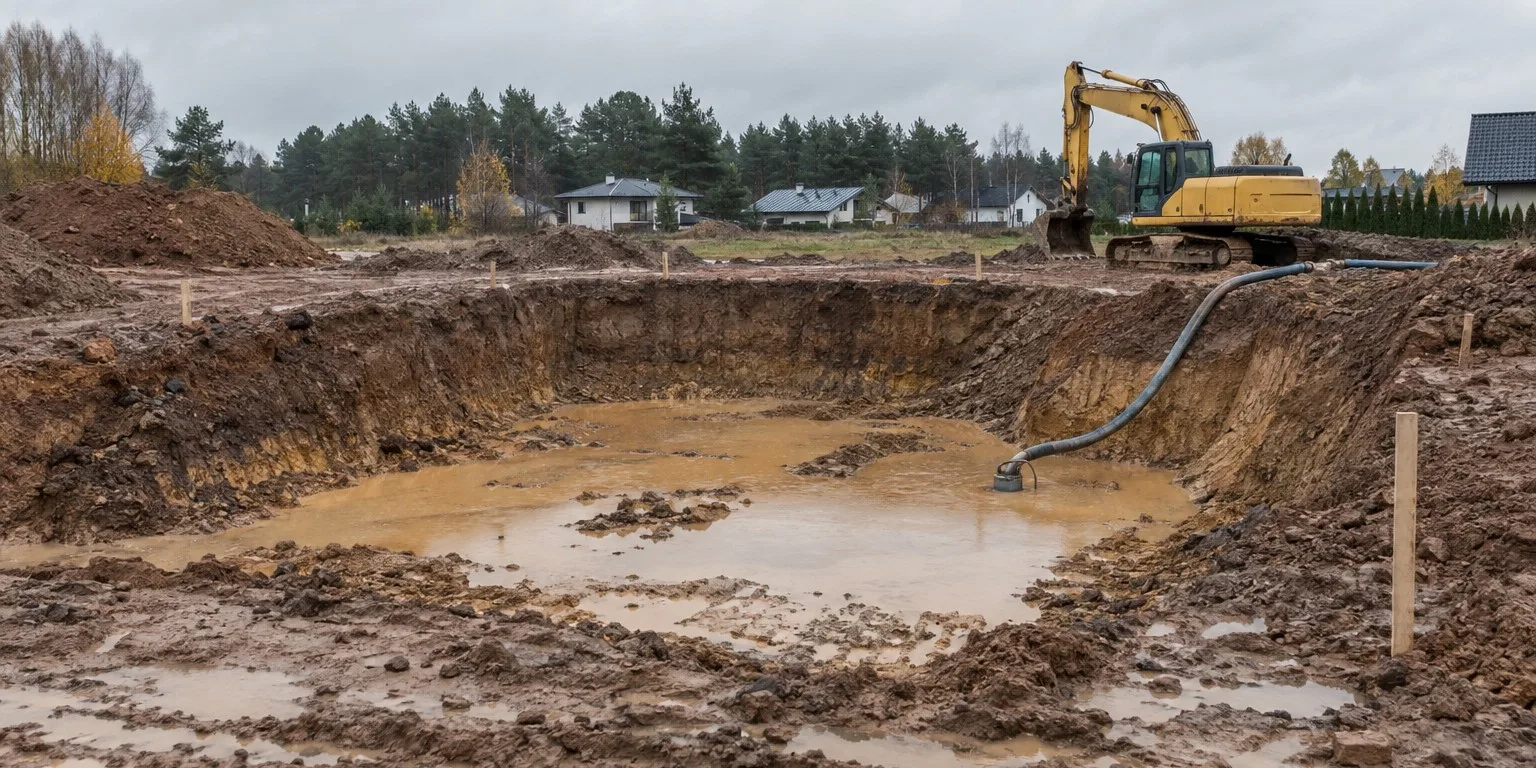

Kokio našumo ir pakėlimo aukščio reikia iškasai?
Siurblį rinkite pagal vandenį, kuris nuolat priteka į iškasą, o ne pagal duobės tūrį. Pakėlimo aukštį sudaro aukščių skirtumas nuo vandens iškasoje iki išleidimo vietos ir nuostoliai žarnoje. Didžiausias katalogo našumas nurodomas esant nuliniam pakėlimo aukščiui, todėl darbo taške siurblys visada duoda mažiau.
Pritekėjimą išmatuosite išjungę siurblį: duobės plotą padauginkite iš vandens pakilimo ir padalykite iš laiko. Pavyzdžiui, 6 x 4 m duobėje vanduo per 10 min pakyla 5 cm: tai 1.2 m³ per 10 min, arba apie 7.2 m³/h. Orientaciškai rinkitės siurblį, kuris darbo taške duoda 1.5-2 kartus daugiau: lietus prideda vandens, o nuleidus lygį pritekėjimas paprastai padidėja.
Žarna našumą dar mažina. KBFU 80-3.7 (400 V) didžiausias našumas - 60 m³/h. Pakėlus vandenį 8 m per 30 m žarną, šis siurblys, orientaciškai apskaičiavus pagal gamintojo kreivę, duoda apie 48 m³/h su 3" žarna ir apie 32 m³/h su 2" žarna: trečdaliu mažiau.
230 V ar 400 V: kokio maitinimo reikia statybvietėje?
230 V dumblo siurbliai būna iki 2.2 kW, galingesni - tik 400 V. Tos pačios galios 400 V siurblys ima beveik tris kartus mažesnę srovę: KBFU 50-2.2 (230 V) - 14 A, KBFU 50-2.2 (400 V) - 5 A. Todėl ilgame kabelyje įtampa krinta mažiau.
Pagal gamintojo instrukciją siurblio negalima naudoti, kai įtampa mažesnė nei 210 V (vienfazis) ar 380 V (trifazis); ilgesnio nei 20 m ilgintuvo gale ją reikia patikrinti, o 20-50 m ilgintuvui reikia 2.5 mm² laidų. Generatorius turi atlaikyti siurblio paleidimą.
400 V siurblį elektrikas jungia per valdymo dėžę su variklio apsaugos automatu ir apsauga nuo fazės dingimo: pagal gamintojo instrukciją fazė dažniausiai dingsta perdegus vienam saugikliui, todėl vien saugikliai variklio neapsaugo. Prieš darbą elektrikas patikrina sukimosi kryptį.
Paprastam 400 V KBFU siurbliui tinka IPRO IPC valdikliai: jie valdo lygį plūdiniu jungikliu ar zondais ir saugo nuo sausos eigos, fazės dingimo, perkrovos ir netinkamos įtampos. Valdiklį ir lizdus laikykite virš vandens, apsaugotus nuo lietaus. Būtina 30 mA nuotėkio relė, o vandenyje, kuriame dirba siurblys, negali būti žmonių.
Kodėl svarbus aušinimo apvalkalas ir iki kokio lygio galima siurbti?
Aušinimo apvalkalas nukreipia siurbiamą vandenį palei variklio korpusą, todėl siurblys gali dirbti ir iš dalies panardintas, kai iškasoje lieka nedaug vandens. Tačiau minimalus panardinimas nuolatiniam darbui nėra tas pats, kas lygis, iki kurio siurblys išsiurbia. Žemiau minimalaus panardinimo siurbkite tik trumpai ir prižiūrėdami siurblį.
Minimalus panardinimas pagal gamintojo duomenis:
- KBFU 50-0.75, 50-1.5 ir 50-2.2 (230 V) - 150 mm nuo siurblio dugno;
- 400 V KBFU - 120-250 mm, pagal modelį;
- IBX ir IBX AUTO - 87 mm.
Iki 3 mm išsiurbia mažasis KBFU 25-0.45. Sausa eiga KBFU ir IBX siurbliams draudžiama: ji sugadina siurblį. Šiluminė apsauga išjungia perkaitusį variklį, bet tai ne leidimas dirbti be vandens.
Plūdė, elektrodai ar AUTO: kaip valdyti vandens lygį?
Plūdinis jungiklis tinka, kai plūdė duobėje gali laisvai judėti. Lygio zondai (elektrodai) neturi judančių dalių, todėl tinka ir ankštai duobei. KBFU AUTO ir IBX AUTO turi lygio jutiklį ant korpuso: jie gali dirbti be žmogaus prie siurblio, bet juos reikia reguliariai tikrinti.
Pagal gamintojo instrukciją laisvas plūdės kabelis turi būti ne trumpesnis kaip 8 cm, o jei plūdė gali užkliūti už sienelės, siurblys turi dirbti prižiūrimas. IBX turi plūdinį jungiklį, kitiems 230 V siurbliams tinka išorinis plūdinis jungiklis.
KBFU AUTO (400 V) ir IBX AUTO sustoja maždaug po 1 min, kai jutiklis lieka virš vandens, ir įsijungia patys, kai vanduo jį apsemia. Jų modulis saugo nuo fazės dingimo, neteisingos fazių sekos, perkrovos, netinkamos įtampos ir perkaitimo. Mažasis KBFU AUTO 50-0.48 (230 V) smėlėtam vandeniui netinka: pagal jo instrukciją smėlis jį greitai sudilina.
230 V siurbliui be valdymo dėžės tinka IPRO PROTO-X (jungiamas tarp lizdo ir kištuko): jis saugo nuo įtampos svyravimų, sausos eigos ir užstrigusios sparnuotės, kai siurblio srovė 3-8 A (PLUS - 6-10 A), pavyzdžiui, KBFU 50-0.75 siurbliui (5.8 A). 230 V KBFU 50-1.5 (11.4 A) ir KBFU 50-2.2 (14 A) siurbliams tinka vienfazis IPC 122M valdiklis.
Kokią žarną ir atbulinį vožtuvą pasirinkti?
Žarna turi būti ne siauresnė už siurblio slėginį atvamzdį, ištiesta be sulenkimų ir pritvirtinta plienine apkaba. Jei siurblį įjungia plūdinis jungiklis ar jutiklis, o žarna kyla aukštyn, reikia atbulinio vožtuvo: be jo sustojus siurbliui vanduo iš žarnos grįžta į iškasą ir plūdinis jungiklis vėl įjungia siurblį.
Plokščia slėginė žarna PVC atlaiko slėgį iki 2 bar, orientaciškai 20 m vandens stulpo. Užlenktoje žarnoje slėgis pakyla iki siurblio didžiausio slėgio, todėl siurbliui, kurio didžiausias pakėlimo aukštis viršija apie 20 m, rinkitės gaisrinę žarną iki 8 bar. Abi yra skyriuje Žarnos.
Purvinam vandeniui tinka rutulinis atbulinis vožtuvas: rutulys apsivalo pats, o vožtuvą galima išvalyti pro apžiūros dangtelį. AUTO versijai, kai pritekėjimas mažas, gamintojas pataria ir pakelti jutiklį.
Kurią seriją rinktis konkrečiam darbui?
Mažai duobei ir paskutiniams centimetrams tinka KBFU 25-0.45, namo pamatams - IBX, iškasoms ir tranšėjoms - KBFU. Darbui be žmogaus rinkitės 400 V AUTO versiją, bentonitui - modelį su maišytuvu. Gilioms šachtoms, ilgoms trasoms ir dažnam perkėlimui tinka DRENO Kappa siurbliai: jie lengvesni už panašios galios KBFU.
| Darbas | Serija ar modelis | Maitinimas | Našumas iki, m³/h | Pakėlimo aukštis iki, m | Ypatybė |
|---|---|---|---|---|---|
| Paskutiniai centimetrai | KBFU 25-0.45 | 230 V | 10.4 | 11.1 | išsiurbia iki 3 mm |
| Namo pamatai | IBX | 230 V | 41.9 | 21.3 | AISI 304, su plūdiniu jungikliu, dalelės iki 8 mm |
| Iškasos ir tranšėjos | KBFU | 230 / 400 V | 132 | 40.2 | ketaus korpusas (nuo 1.5 kW) |
| Darbas be žmogaus | KBFU AUTO / IBX AUTO | 400 V | 92.6 / 63 | 30 / 29 | lygio jutiklis, apsaugos modulis |
| Bentonitas, daug smėlio | KBFU 80-4.0-4P | 400 V | 105 | 15 | maišytuvas, dalelės iki 30 mm |
| Gilios šachtos, ilgos trasos | DRENO Kappa | 230 / 400 V | 173 | 42 | panardinimas iki 20 m |
DRENO Kappa - italų gamintojo statybviečių drenažo siurbliai. Nuo 1.2 kW modelių sparnuotė yra iš grūdinto nerūdijančiojo plieno, hidraulinės dalys padengtos NBR guma, o reguliuojamas difuzorius kompensuoja dilimą; jų kabelis - 20 m. Juos galima panardinti iki 20 m, o 4.2 kW modeliai be kabelio sveria 37 kg.
Švariam lietaus vandeniui pakanka lengvesnio drenažinio siurblio. Be elektros tinka benzininis siurblys ant iškasos krašto, jei vanduo ne giliau kaip 7 m (pagal gamintojo duomenis). Buitinėms nuotekoms rinkitės fekalinį siurblį.
Kokios klaidos statybvietėje kainuoja brangiausiai?
Brangiausiai kainuoja parinkimo, įrengimo ir elektros klaidos: siurblys stovi ant dumblo, parinktas ne pagal darbo tašką, jungiamas per siaurą žarną ar ilgą ploną ilgintuvą, o 400 V siurblys dirba be apsaugos nuo fazės dingimo. Visų jų išvengsite prieš nuleisdami siurblį.
- Siurblys stovi tiesiai ant dumblo. Jis įsiurbia nuosėdas, sparnuotė greičiau dyla. Statykite jį ant tvirto pagrindo ar stovo arba pakabinkite šiek tiek virš dugno.
- Siurblys parinktas ne pagal darbo tašką. Didžiausias našumas galioja tik be pakėlimo, o per didelio pakėlimo aukščio siurblys su trumpa žarna ima per didelę srovę.
- Per siaura, sulenkta ar per silpna žarna. Ji atima vandens, o 2 bar žarna su aukšto slėgio siurbliu gali plyšti.
- Automatiškai valdomas siurblys be atbulinio vožtuvo. Vanduo grįžta į iškasą, todėl siurblys dažnai įsijungia ir išsijungia.
- 400 V siurblys be apsaugos nuo fazės dingimo, nepatikrinta sukimosi kryptis. Dviem fazėmis dirbantis variklis perdega, o atgal besisukantis siurblys nepasiekia savo našumo.
- Ilgas ir plonas ilgintuvas. Kai įtampa nukrenta žemiau 210 V, variklis perkraunamas ir genda.
- Siurblys keliamas už kabelio. Lyną (iki 1.5 kW) ar grandinę (galingesniems siurbliams) tvirtinkite prie rankenos, kitą galą - krante.
Po darbo siurblį iškelkite, nuplaukite švariu vandeniu ir laikykite sausai, ne ant kabelio. Šąlant ištuštinkite žarną ir laikykite siurblį patalpoje (gamintojas leidžia 0-40 °C aplinkos temperatūrą). Gamintojai nurodo KBFU alyvą tikrinti kas 500 darbo valandų, Kappa - kas šešis mėnesius.
Dažniausiai užduodami klausimai
Ar dumblo siurblys tinka švariam lietaus vandeniui?
Taip, dumblo siurblys gali siurbti ir švarų vandenį. Tačiau jei vandenyje nėra smėlio ar kitų abrazyvinių dalelių, paprastai pakanka lengvesnio drenažinio siurblio. Atvirkščiai negalima: lengvas siurblys smėlėtame vandenyje greitai sudyla.
Ar siurblys turi būti visiškai panardintas?
Ne, jei jis turi aušinimo apvalkalą. Pagal gamintojo duomenis KBFU gali dirbti nuolat, kol vandens lygis ne žemesnis nei 120-250 mm nuo siurblio dugno (pagal modelį), IBX - 87 mm. Žemiau šių ribų siurbkite tik trumpai ir prižiūrėdami siurblį. Sausa eiga draudžiama.
Ar dumblo siurblį galima jungti prie generatoriaus?
Taip, laikantis generatoriaus gamintojo instrukcijos; generatorius turi atlaikyti siurblio paleidimą. Pagal siurblio gamintojo instrukciją veikiant siurbliui įtampa negali būti mažesnė nei 210 V vienfaziam arba 380 V trifaziam siurbliui. Maitinimo grandinėje naudokite 30 mA nuotėkio relę.
