Plūdiniai jungikliai

Kaip veikia plūdinis jungiklis?

Plūdinis jungiklis kabo skystyje ant kabelio: lygiui kylant, jo korpusas pakyla, o lygiui krintant - nusileidžia. Vidinis mechanizmas atidaro arba uždaro elektros grandinę, todėl siurblys įjungiamas arba išjungiamas.

Kabelis turi tris gyslas, todėl pagal prijungimą galima pasirinkti veikimą: ištuštinant talpą siurblys paleidžiamas lygiui pakilus, o pildant - lygiui nukritus. IBO plūdinis jungiklis skirtas švariam vandeniui ir nuotekoms. Pagal gamintojo duomenis jo kontaktų vardinė srovė - 16 A, vardinė įtampa - 12 V arba 230 V, darbinė temperatūra - iki 80 °C, o kabelių ilgiai - nuo 0.6 iki 25 m.

Kurį lygio valdymo prietaisą pasirinkti?

Paprastas plūdinis jungiklis įjungia arba išjungia siurblį, o pneumatinis lygio jungiklis PN-1000 pats valdo į savo lizdą įjungtą vienfazį siurblį ankštoje duobėje. Hidrostatinis lygio jutiklis SDS-10, dar vadinamas vandens lygio davikliu, siurblio nejungia: jis tik matuoja lygį ir siunčia signalą valdikliui.

Kaip prijungti ir pakabinti plūdinį jungiklį?

Vienfazį siurblį plūdinis jungiklis gali valdyti tiesiogiai, jei siurblio srovė neviršija 16 A. Trifazis 400 V siurblys jungiamas per pultą, kuris priima jungiklio signalą ir įjungia arba išjungia siurblį: tokių yra kategorijoje Valdymo ir apsaugos pultai.

Jungiklis turi laisvai kilti ir leistis, nekliūdamas už sienelių. Mūsų vertinimu, tarp pakabinimo taško ir jungiklio verta palikti bent 10 cm kabelio. Gyslų paskirtį prieš jungiant reikia patikrinti matavimo prietaisu, nes jų spalvos gali skirtis. Elektros dalį turi prijungti kvalifikuotas elektrikas.

PN-1000 lizdo negalima užlieti ar aptaškyti. Pats jungiklis montuojamas tokiame aukštyje, kad būtų užtikrintas siurblio instrukcijoje nurodytas variklio aušinimas, o įsiurbimo filtras neiškiltų virš vandens.

Kiek plūdinių jungiklių reikia nuotekų siurblinei?

Vieno jungiklio pakanka paprastam siurbliui paleisti ir sustabdyti. Siurblinėje su valdymo pultu gali būti atskiri sausos eigos, sustabdymo, paleidimo ir avarinio lygio signalai, o dviejų siurblių sistemoje gali reikėti ir antrojo paleidimo lygio.

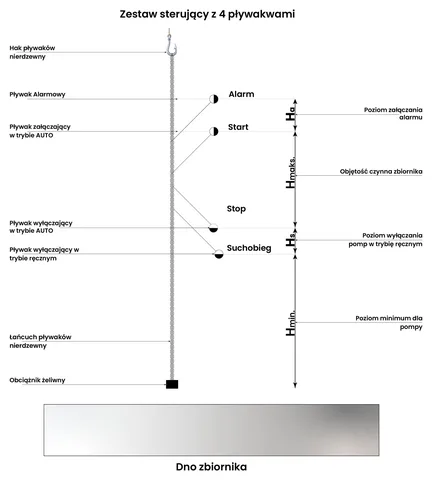

Lygio signalizacijos komplektas ZSP parenkamas pagal pultą: ZSP-3 skirtas pultui SPP, ZSP-4 - SPS, o ZSP-5 - SPD. Dviejų siurblių pultas gali kaitalioti siurblius, paleisti antrą siurblį pakilus lygiui ir įjungti avarinį signalą.

Kokio plūdinio jungiklio reikia sprogioje aplinkoje?

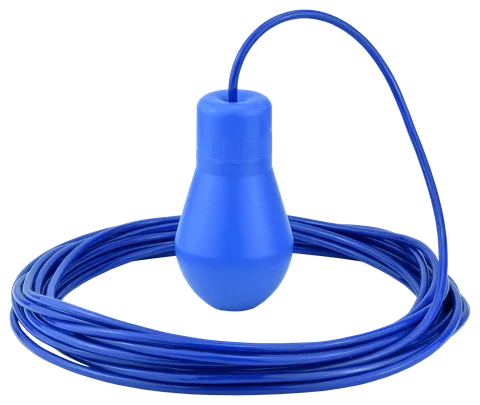

Sprogioje aplinkoje naudojamas tik tam skirtas ir sertifikuotas ATEX jungiklis, prijungtas prie pulto per aktyvųjį savisaugės grandinės barjerą. Pagal gamintojo duomenis DRENO plūdinis jungiklis EX GEX turi žymėjimą II 1G Ex ia IIC T6 ir 10 m kabelį.

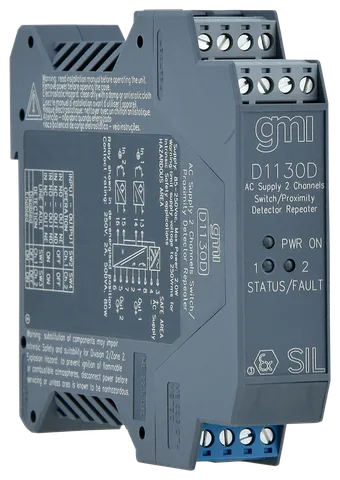

Jis jungiamas per Ex apsauginę relę, o ne tiesiogiai prie pulto. Relė turi du nepriklausomus kanalus ir montuojama ant DIN bėgio. Tokią sistemą turi įrengti kvalifikuoti specialistai.

Kada reikia kitokio lygio valdymo sprendimo?

Plūdinis jungiklis netinka, kai reikia nuolat matyti skysčio lygį, keisti ribas valdiklyje arba dirbti labai ankštoje talpoje. Kitas sprendimas reikalingas ir tada, kai talpa pildoma iš slėginio vandens šaltinio, o elektros grandinės valdyti nereikia.

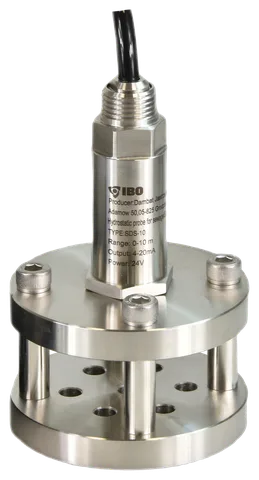

• Nuolatiniam matavimui tinka hidrostatinis lygio jutiklis, kuris siunčia 4-20 mA ir RS485 signalus.

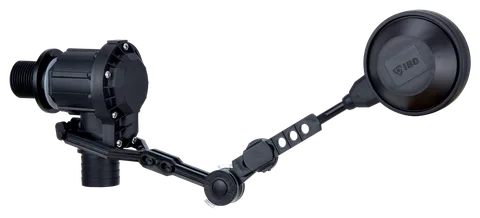

• Talpai pildyti iš vandentiekio ar vietinio slėginio šaltinio tinka plūdinis vožtuvas FLOWARM. Jo darbinis slėgis yra 0.2-6 bar.
• Mažoje duobėje, kur plūdiniam jungikliui laisvai judėti trūksta vietos, tinka PN-1000 arba siurblys su korpuse įmontuotu plūdiniu jungikliu. Tokių siurblių rasite puslapyje Drenažiniai siurbliai.
• PN-1000 negalima naudoti vandenyje su alyva ar naftos produktais. IBO plūdiniai jungikliai skirti švariam vandeniui ir nuotekoms.
