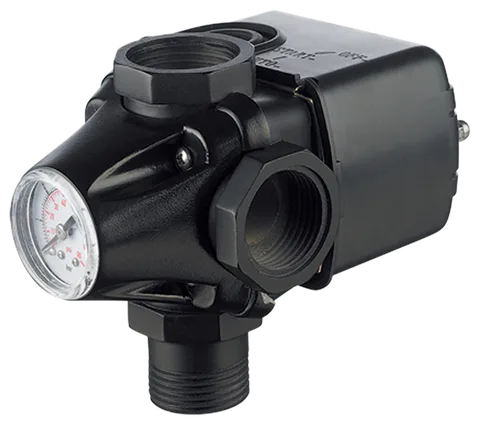

Slėgio relės

Kaip veikia vandens slėgio relė?

Vandens slėgio relė paleidžia siurblį, kai slėgis nukrinta iki nustatytos įjungimo ribos, ir sustabdo jį, kai slėgis pakyla iki išjungimo ribos. Hidroforo talpa tarp paleidimų tiekia sukauptą vandenį. Elektroninis srauto valdiklis paleidžia siurblį atsukus čiaupą, o sustabdo nutrūkus vandens srautui.

Mechaninė hidroforo slėgio relė turi dvi slėgio nuostatas ir naudojama su talpa. Talpoje esantis oras stumia vandenį į sistemą, todėl, mūsų vertinimu, siurbliui nereikia įsijungti kaskart trumpam atsukus čiaupą.

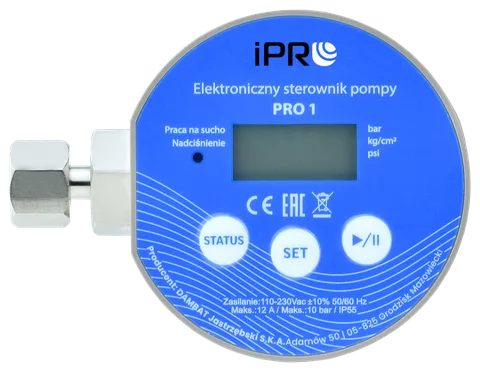

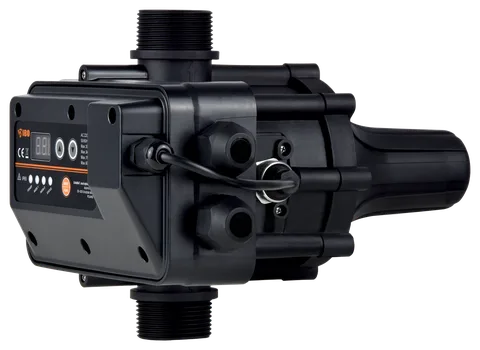

Elektroninis siurblio valdiklis reaguoja į slėgio kritimą ir atsiradusį srautą. Dauguma šių modelių veikia be hidroforo talpos. Skaitmeninėse relėse įjungimo ir išjungimo slėgiai nustatomi ekrane.

Mechaninė ar elektroninė slėgio relė: kuo jos skiriasi?

Mechaninė relė valdo siurblį tarp dviejų nustatytų slėgių. Jai reikia hidroforo talpos, o nuo sausos eigos ji neapsaugo. Elektroniniai valdikliai ir elektroninės relės sustabdo siurblį dingus vandeniui. Dauguma srauto valdiklių veikia be talpos, o skaitmeninėse relėse slėgius galima nustatyti ekrane.

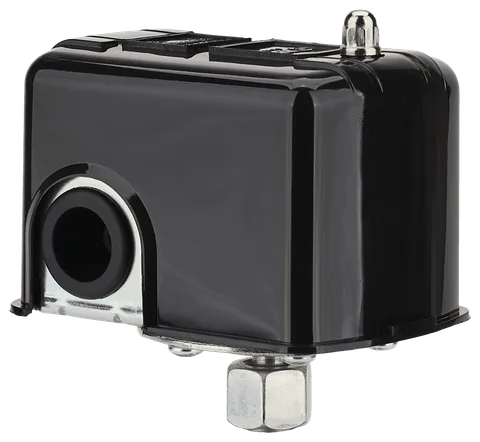

Slėgio relė PC tinka įprastai vienfazei hidroforo sistemai. Elektroninis valdiklis naudingas, kai siurblys turi pradėti veikti atsukus čiaupą, o skaitmeninė relė pasirenkama, kai slėgius norite nustatyti ekrane ir reikia papildomų apsaugų.

Kaip parinkti slėgio relę siurbliui?

Pirmiausia patikrinkite siurblio maitinimo įtampą, vardinę srovę ir galią. Šie duomenys turi atitikti relės ribas. Tuomet įvertinkite, ar sistemoje yra hidroforo talpa, ar reikia apsaugos nuo sausos eigos ir ar valdysite vieną ar du siurblius.

• Vienfazei sistemai su talpa tinka mechaninė relė. Relė PC SK-2 skirta srovei iki 12 A, PC-9 - iki 8 A.

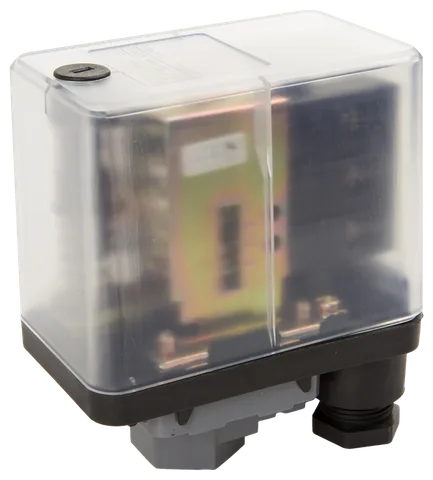

• Trifaziam siurbliui su talpa tinka Slėgio relė LCI. Relė LCI 2 skirta 3~400 V tinklui ir srovei iki 10 A.

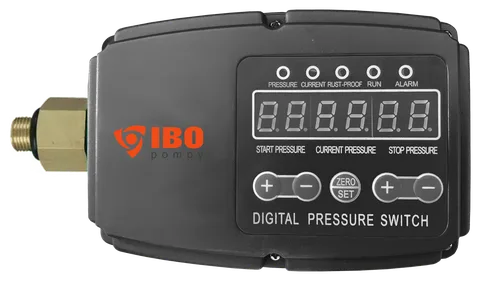

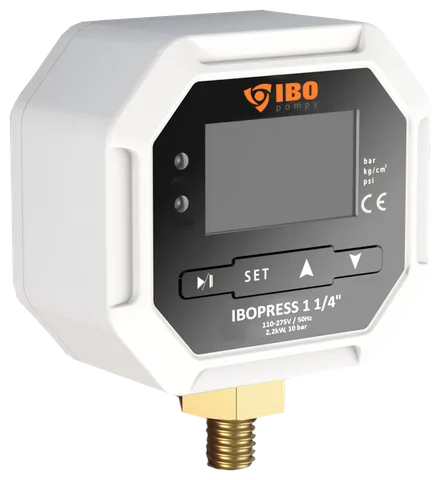

• Trifaziam 0.75-7.5 kW siurbliui, kai reikia apsaugos nuo sausos eigos, perkrovos, fazės dingimo ir įtampos sutrikimų, tinka Elektroninė slėgio relė IBOPRESS.

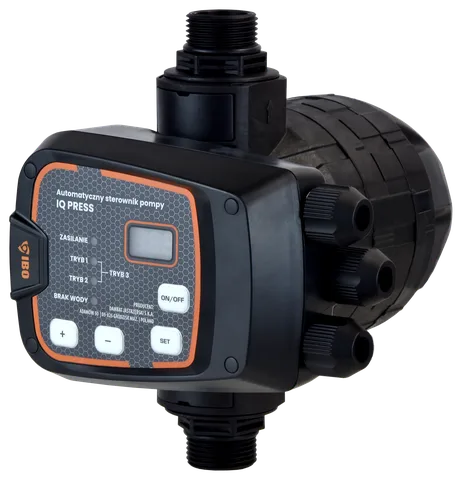

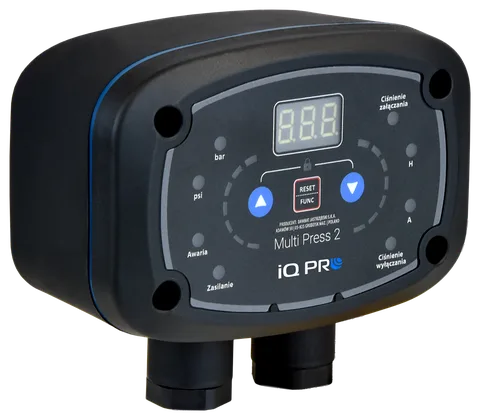

• Vienam arba dviem vienfaziams siurbliams iki 2.2 kW kiekvienam tinka Elektroninė slėgio relė IQ PRESS.

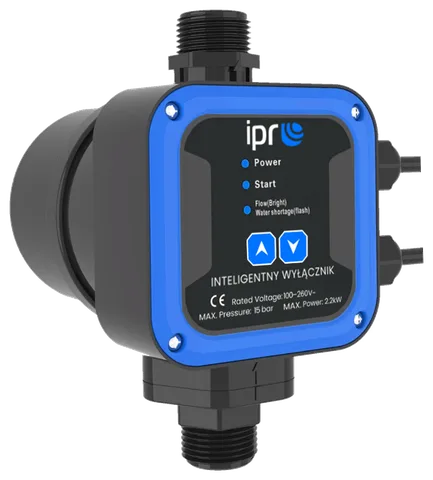

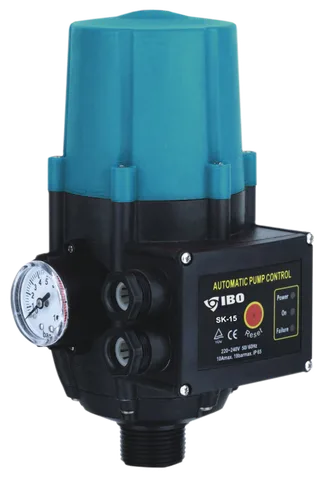

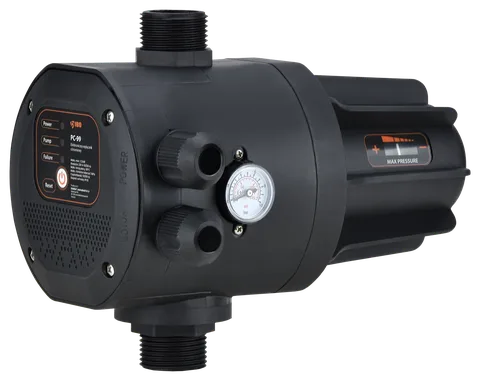

• Jei siurblys turi pradėti veikti atsukus čiaupą, rinkitės srauto valdiklį pagal siurblio vardinę srovę: Elektroninis siurblio valdiklis - 10, 16 arba 30 A, WATER-PASS - iki 12 A.
• 3" IBQ ir 4" IBQ siurbliams gamintojas leidžia naudoti tik mechanines PC SK-2 arba LCI reles.

Siurblio galia nėra vienintelis atrankos kriterijus. Pavyzdžiui, kai kurių vienfazių giluminių siurblių srovė siekia 15.5 A, o relė PC SK-2 skirta srovei tik iki 12 A, todėl tikrinkite konkretaus siurblio duomenų lentelę.

Kaip sureguliuoti slėgio relę?

Pirmiausia manometru patikrinkite esamas nuostatas: atsukite čiaupą ir užfiksuokite slėgį, kuriam esant siurblys įsijungia, tada užsukite čiaupą ir stebėkite, kokiam slėgiui esant siurblys išsijungia. Prieš nuimdami relės dangtelį atjunkite maitinimą. Atskirų mechaninių relių įjungimo ir išjungimo slėgių skirtumas turi būti bent 1 bar.

Relių PC SK-2, PC-9 ir PC-2 gamyklinės nuostatos yra 1.4 bar įjungimui ir 2.8 bar išjungimui. Relė LCI 2 gamykloje nustatoma įsijungti ties 2 bar, o išsijungti ties 4 bar. Reguliavimo varžtų paskirtis skiriasi: PC SK-2, PC-9, PC-2 ir LCI relės reguliuojamos nevienodai, todėl vadovaukitės konkrečios serijos instrukcija.

Pradinis oro slėgis hidroforo talpoje turi būti maždaug 0.2 bar mažesnis už relės įjungimo slėgį. Jis matuojamas atjungus siurblį nuo elektros tinklo, atsukus čiaupą ir išleidus vandenį iš talpos. Oro slėgį rekomenduojama tikrinti bent kas du mėnesius.

Į ką atkreipti dėmesį montuojant elektroninį valdiklį?

Elektroninis valdiklis montuojamas siurblio slėginėje pusėje, prieš pirmąjį čiaupą ir pagal pažymėtą srauto kryptį. Tarp siurblio ir daugelio valdiklių negalima montuoti atbulinio vožtuvo. Kai kuriems modeliams vožtuvo vieta kitokia, todėl prieš montuodami patikrinkite pasirinktos serijos instrukciją.

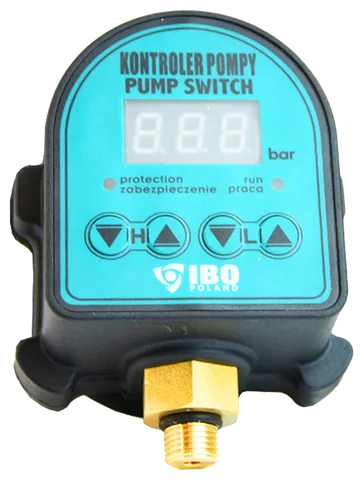

Vandens stulpo aukštis virš valdiklio turi būti mažesnis už įjungimo slėgį. Pavyzdžiui, 1.5 bar nuostata atitinka maždaug 15 m aukščio vandens stulpą. Modeliams PC-24, PC-34, DIG-IBO ir WATER-PASS reikia siurblio, kuris sukuria bent 1 bar didesnį slėgį už įjungimo nuostatą.

Valdikliai skirti švariam vandeniui be smėlio, geležies ir mechaninių teršalų. Mechanines ir elektronines reles saugokite nuo lietaus, užliejimo bei kondensato. IQ PRESS ir IBOPRESS 30 reles turi prijungti kvalifikuotas elektrikas, laikydamasis konkretaus modelio prijungimo instrukcijos.

Kada slėgio relė netinka ir ko reikia vietoj jos?

Slėgio relė netinka, kai vandentiekyje reikia išlaikyti pastovų slėgį keičiantis srautui. Tokiu atveju rinkitės dažnio keitiklį, kuris reguliuoja siurblio apsukas. Kai siurblį turi valdyti plūdės ar lygio zondai arba reikia išsamesnės variklio apsaugos, naudojamas valdymo ir apsaugos pultas.

Dažnio keitikliai keičia siurblio našumą pagal vandens poreikį, o relė tik įjungia ir išjungia siurblį pagal dvi nustatytas slėgio ribas. Kategorijoje Valdymo ir apsaugos pultai rasite vieno ar dviejų siurblių valdiklių, kurie sausą eigą atpažįsta pagal siurblio srovę.

Jei reikia viso komplekto, o ne atskiros automatikos, hidroforai jau turi paviršinį siurblį, talpą ir slėgio relę. Šios kategorijos elektroniniai valdikliai netinka nuotekoms arba vandeniui su smėliu, geležimi ar kitais mechaniniais teršalais.
