Hidroforas: kaip veikia, kaip jį parinkti ir pajungti

Kaip veikia hidroforas?

Hidroforas veikia ciklais. Siurblys pripildo membraninę talpą, oras joje susispaudžia, o pasiekus išjungimo slėgį relė siurblį sustabdo. Atsukus čiaupą, vandenį iš pradžių išstumia suspaustas oras, o siurblys dar stovi. Slėgiui nukritus iki įjungimo slėgio, relė siurblį vėl paleidžia. Taip siurblys neįsijungia kaskart, kai paimate šiek tiek vandens.

Talpoje guminė EPDM membrana atskiria vandenį nuo oro pagalvės. Gamykloje slėgio relė nustatyta 1.5 bar įjungimo ir 4 bar išjungimo slėgiui. Todėl klasikinio hidroforo slėgis nėra pastovus, o svyruoja tarp šių verčių.

Iš ko susideda hidroforo komplektas ir ką reikia pridėti?

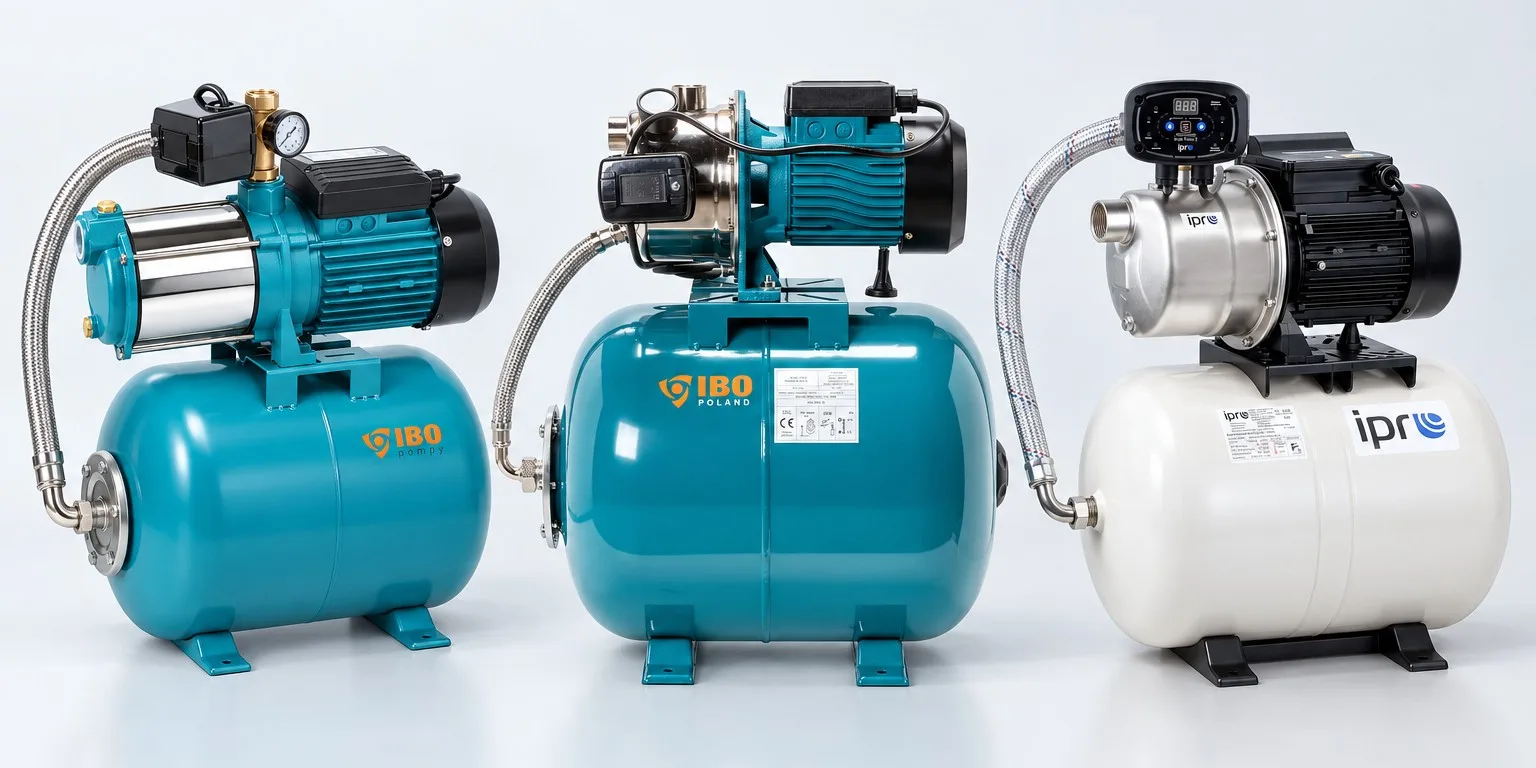

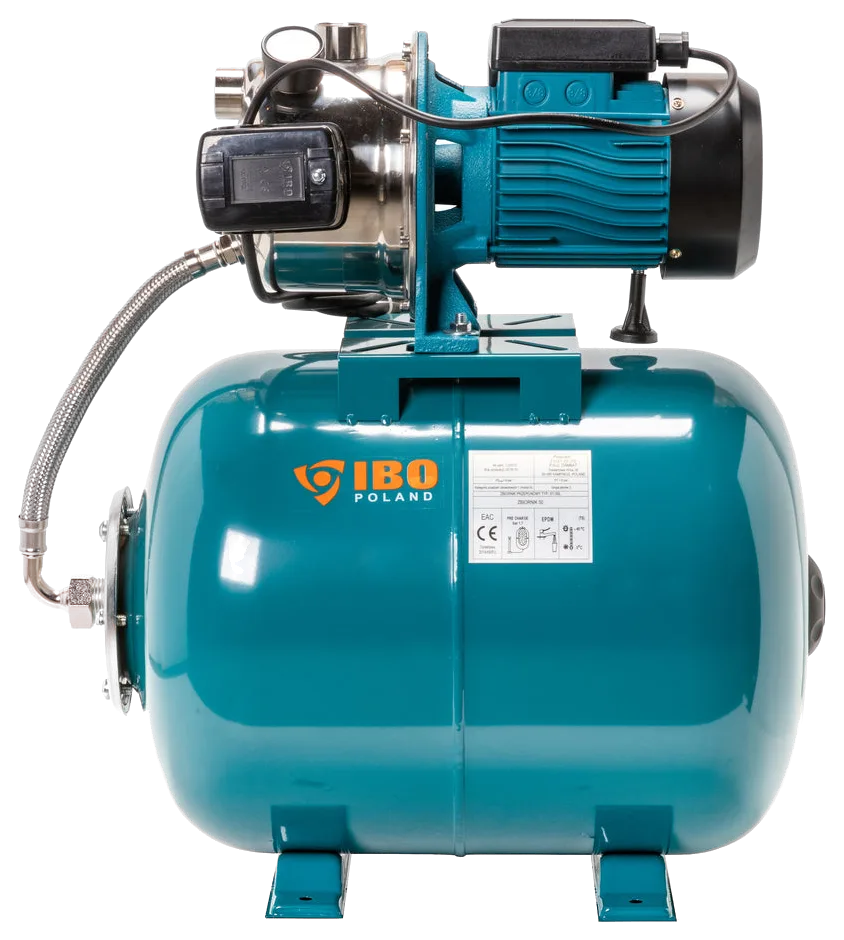

IBO hidroforo komplektą sudaro siurblys, membraninė talpa, slėgio relė, manometras, penkiašakis ir antivibracinė žarna su alkūne. Penkiašakis sujungia siurblio slėginį atvamzdį, talpą, relę, manometrą ir vamzdį į namą. Montuojant dar reikia siurbimo pusės dalių, parinktų pagal vandens šaltinį, ir uždaromojo vožtuvo už komplekto.

Šachtiniame (betono žiedų) šulinyje siurbimo vamzdis baigiamas siurbimo krepšiu su atbuliniu vožtuvu. Krepšys turi būti bent 30 cm virš dugno ir bent 30 cm žemiau žemiausio vandens lygio. Gręžinyje atbulinis vožtuvas montuojamas tiesiai virš gręžinio filtro. Vožtuvas išlaiko siurbimo vamzdį pripildytą vandens.

Paruošti komplektai - puslapyje Hidroforai, atskiros talpos - puslapyje Hidroforų talpos. Vietoje talpos ir slėgio relės siurblį gali valdyti elektroninis siurblio valdiklis, pavyzdžiui, PC-15 ar SK-15: jie ir apsaugo nuo sausos eigos.

Iš kokio gylio hidroforas paims vandenį: kas yra 8 m taisyklė?

Paviršinio hidroforo siurblio siurbimo aukštis - ne daugiau kaip 8 m vandens stulpo. Į šiuos 8 m įskaičiuojamas ne tik gylis iki vandens, bet ir nuostoliai siurbimo vamzdyje, alkūnėse, vožtuvuose ir kitose jungtyse. Vandens lygį matuokite, kai jis žemiausias: per sausrą ar intensyviai laistant jis krenta.

Kiekvienas vertikalus metras skaičiuojamas kaip 1 m vandens stulpo, o kiekvienas 1" vamzdžio metras, tiek vertikalus, tiek horizontalus, prideda 0.15 m. Gamintojo pavyzdyje vanduo yra 5 m gylyje, o komplektas stovi 10 m nuo šulinio:

5 + (5 + 10) × 0.15 = 7.25 m.

Tai mažiau nei 8 m, todėl hidroforas turėtų veikti. Mūsų pavyzdys, apskaičiuotas pagal gamintojo taisyklę: vanduo 6 m gylyje, komplektas 15 m nuo šulinio.

6 + (6 + 15) × 0.15 = 9.15 m.

Tai daugiau nei 8 m: komplektą reikia statyti arčiau šulinio arba rinktis kitą siurblio tipą. Siurbimo vamzdis negali būti mažesnis nei 1", o 1¼" vamzdis sumažina nuostolius ir palieka atsargą. Daugiapakopio siurblio, tiekiančio apie 100 l/min, nuostoliai 1" vamzdyje, mūsų skaičiavimu, 3-4 kartus viršija 0.15 m, todėl jam reikia bent 1¼" vamzdžio.

Kai vanduo giliau, tinka IBO DP su ežektoriumi - Venturi antgaliu, kuris nuleidžiamas į šulinį ant dviejų vamzdžių ir leidžia paimti vandenį iki 23 m gylio. Tačiau srautas mažesnis: 1.1 kW DP 355 ir DP 370 tiekia daugiausia 30-35 l/min. Dar gilesniam vandeniui ar didesniam srautui statomas giluminis siurblys gręžinyje arba panardinamas siurblys šulinyje.

Kiek vandens ir kokio slėgio reikia: kaip skaityti siurblio kreivę?

Suskaičiuokite, kiek čiaupų ir prietaisų gali veikti vienu metu: dušas, virtuvės čiaupas, skalbimo mašina, laistymo žarna. Siurblys turi tiekti daugiau vandens, nei jie kartu sunaudoja, esant Jūsų sistemai reikalingam slėgiui. Duomenų lentelėje nurodytas didžiausias srautas galioja, kai pakėlimo aukštis lygus 0 m, o esant darbiniam slėgiui srautas gerokai mažesnis.

Apytiksliai 1 bar atitinka 10 m vandens stulpo. Esant 4 bar išjungimo slėgiui, siurblys turi sukurti apie 40 m pakėlimo aukštį ir dar įveikti siurbimo aukštį. Jei siurblio didžiausias pakėlimo aukštis mažesnis už šią sumą ar artimas jai, siurblys gali neišsijungti: tada mažinamas išjungimo slėgis arba renkamas aukštesnio slėgio siurblys. Aukščiausiame čiaupe slėgis bus mažesnis dėl aukščio ir vamzdžių nuostolių.

Pagal gamintojo kreivę JET 100A tiekia 60 l/min ties 0 m, apie 40 l/min ties 30 m ir apie 30 l/min ties 40 m. JSW 100 atitinkamai tiekia 75, apie 48 ir apie 30 l/min. Daugiapakopis siurblys MH 1300 ties 30 m išlaiko apie 71 l/min, o ties 40 m - apie 56 l/min.

Vandens turi užtekti ir šulinyje. Ypač daugiapakopiam siurbliui, kurio srautas 100 l/min ar didesnis, iš anksto įvertinkite šulinio debitą: silpname šulinyje nutrūksta vandens stulpas ir prasideda sausa eiga.

Kokio dydžio hidroforo talpos reikia?

Kuo daugiau vandens talpa atiduoda tarp paleidimų, tuo rečiau įsijungia siurblys: gamintojas nurodo ne daugiau kaip 16 paleidimų per valandą. Mūsų vertinimu, 24 l talpos dažnai pakanka sodybai ar nedideliam būstui. Šeimos namui verta rinktis bent 50 l talpą, o laistymui žarna ar daugiapakopiam siurbliui - 80-150 l.

Talpa atiduoda tik vandenį, sukauptą tarp išjungimo ir įjungimo slėgio. Apskaičiuota pagal dujų dėsnį: esant gamykliniam 1.5-4 bar nustatymui ir tinkamam oro slėgiui, 24 l talpa atiduoda apie 11 l, 50 l - apie 23 l. Ilgai imant nedaug vandens, pavyzdžiui, laistant, su maža talpa siurblys įsijungia per dažnai.

Gamintojo komplektų lapuose JET 100A, AJ 50/60, JSW 100, JSW 150 ir DP 355 siurbliams nurodytos 24-150 l talpos, o JSW 200, MH ir MHI - 50-150 l.

Cinkuota hidroforo talpa (100-2000 l) neturi membranos, todėl oro pagalvę joje reikia periodiškai papildyti: oras pamažu tirpsta vandenyje. Pagal gamintojo duomenis ji tinka sistemoms su filtrais, kuriose vanduo dar turi būti aeruojamas.

Membraninės talpos oro slėgis tikrinamas išjungus siurblį ir ištuštinus talpą: jis turi būti maždaug 0.2 bar mažesnis už įjungimo slėgį. Naujos IBO talpos pradinis oro slėgis - 1.7 bar, todėl prieš paleidimą jį patikrinkite.

Vienpakopis ar daugiapakopis siurblys?

Vienpakopis siurblys turi vieną darbaratį, daugiapakopis - kelis, sujungtus nuosekliai: srautas per pakopas išlieka, o slėgis sumuojasi. Todėl, pagal gamintojo kreives, ties 30-40 m (3-4 bar) daugiapakopis siurblys tiekia gerokai daugiau vandens nei panašios galios vienpakopis. Visi čia aptariami siurbliai - savisiurbiai. Rinkitės pagal tai, kiek vandens reikia esant darbiniam slėgiui.

Srautas - m³/h, kaip serijų puslapiuose (3.6 m³/h = 60 l/min).

Mūsų vertinimu, kai vienu metu veikia vienas ar du čiaupai ir siurbimo vamzdis trumpas, dažnai pakanka vienpakopio siurblio JET 100A ar AJ 50/60. Dviejų aukštų namui ar laistymui kartu su buitiniu vartojimu dažniau tinka daugiapakopis MH arba MHI siurblys.

IPRO - profesionali linija verslui ir pramonei: S-MCI tinka ir ūkiams ar plovykloms, o Pi-JET - ir šildymo ar vėsinimo sistemoms.

Ketus ar nerūdijantis plienas?

Mūsų vertinimu, nerūdijančio plieno korpusas atsparus korozijai, todėl tinka, kai vanduo ilgai stovi siurblyje, pavyzdžiui, sodyboje. Ketus - klasikinė, sunkesnė korpuso medžiaga. Svarbus ne tik korpusas: INOX versijose ir darbaračiai pagaminti iš nerūdijančio plieno AISI 304. Ketaus korpusą turi JET, DP ir JSW (išskyrus JSW 150 GARDEN), nerūdijančio plieno - AJ.

Įprastose IBO siurblių versijose darbaratis plastikinis, iš technopolimero (JSW 200, pagal gamintojo duomenis, - žalvarinis). S-MCI ir Pi-JET siurblių korpusas ir darbaračiai pagaminti iš AISI 304.

Hidroforo pajungimas: ką būtina žinoti?

Hidroforą statykite sausoje, vėdinamoje, stogu dengtoje patalpoje, kurioje temperatūra nenukrenta žemiau 0 °C, ant lygaus horizontalaus pagrindo. Siurbimo vamzdis turi visu ilgiu kilti siurblio link, be aukštų taškų, kuriuose kauptųsi oras. Prieš pirmą paleidimą siurblį ir siurbimo vamzdį pripildykite vandens, o elektrą prijungti patikėkite kvalifikuotam elektrikui.

Siurbimo pusės jungtys turi būti sandarios, kitaip siurblys įsiurbia orą. Siurbimo pusėje negalima montuoti antivibracinės žarnos, nes jos vidus gali susispausti ir užblokuoti srautą. Žiemą gali užšalti ir siurbimo vamzdis, todėl tarp šulinio ir namo jį klokite pakankamai giliai arba apšiltinkite.

Per pirmą paleidimą atidaromi čiaupai, kad išeitų oras. Jei po kelių minučių vanduo nepasirodo, ieškokite nesandarios siurbimo jungties.

Vienfazis siurblys jungiamas į įžemintą lizdą. Instaliacijoje reikia 30 mA nuotėkio relės ir pagal vardinę srovę nustatyto variklio apsaugos jungiklio, kuris trifaziam siurbliui turi suveikti ir dingus fazei. Vienfazio siurblio negalima naudoti, kai įtampa nukrenta žemiau 210 V. IBO siurblių ir S-MCI varikliai turi šiluminę apsaugą, bet apsaugos nuo sausos eigos siurbliai neturi.

Jei siurblio nenaudosite ilgiau kaip parą, atjunkite jį nuo elektros: atsiradus nesandarumui, jis gali įsijungti ir užlieti patalpą. Jei įranga gali užšalti arba žiemą nenaudojama, iš siurblio ir talpos išleiskite vandenį.

Kada hidroforas netinka?

Klasikinis hidroforas netinka, kai apskaičiuotas siurbimo aukštis viršija 8 m vandens stulpo, kai vandenyje yra smėlio arba kai slėgis turi būti pastovus. Gilesniam vandeniui rinkitės DP siurblį su ežektoriumi (iki 23 m), giluminį ar panardinamą siurblį, o pastoviam slėgiui - siurblį su dažnio keitikliu.

Smėlis greitai sudėvi siurblį, o mineralų perteklius palieka nuosėdas. Filtrus ir vandens ruošimo įrenginius statykite už hidroforo: siurbimo pusėje kiti nei gręžinio filtrai gali nutraukti vandens stulpą ir sukelti sausą eigą.

IBO hidroforų siurbliai skirti švariam vandeniui iki 35 °C; tokią pat ribą S-MCI siurbliams nurodo gamintojo instrukcija.

Didinant vandentiekio slėgį, prieš siurblį slėgis turi būti ne didesnis kaip 2.5 bar, kitaip montuojamas slėgio reduktorius. Atbulinis vožtuvas tokioje sistemoje būtinas visada, kad vanduo negrįžtų į tinklą.
