Giluminis siurblys gręžiniui: kaip parinkti ir kokių klaidų vengti

Kokių duomenų reikia prieš renkantis giluminį siurblį?

Tinkamas gręžinio siurblys parenkamas pagal tai, kiek vandens gali duoti gręžinys ir kokio srauto bei slėgio reikia name. Vien variklio galia neparodo nei realaus našumo, nei slėgio. Todėl prieš renkantis verta gauti gręžėjo matavimų duomenis, o ne remtis vien gręžinio gyliu.

Parinkimui reikia:

• gręžinio vidinio skersmens, gylio ir filtro gylio;
• statinio ir dinaminio vandens lygio bei gręžinio debito;
• atstumo iki namo, aukščiausio čiaupo aukščio, norimo slėgio ir srauto;
• maitinimo (1~230 V ar 3~400 V) ir kabelio ilgio;
• informacijos apie smėlį ar dumblą vandenyje.

Statinis vandens lygis - tai lygis, kai vanduo nesiurbiamas, o dinaminis - lygis, kuris nusistovi nepertraukiamai siurbiant.

Paprašykite, kad gręžėjas bandomąjį siurbimą atliktų ne mažesniu srautu, nei planuojate naudoti, ir tęstų jį, kol vandens lygis nustos kristi. Taip sužinosite debitą ir dinaminį lygį.

3 ar 4 colių siurblys: kaip pasirinkimas priklauso nuo gręžinio skersmens?

Siurblio dydį lemia gręžinio vidinis skersmuo. 3 colių (3") ar 4 colių (4") žymėjimas nusako siurblio skersmens klasę, o techninėse kortelėse nurodytas mažiausias gręžinio vidinis skersmuo. Lentelėje esantiems 4" siurbliams reikia bent 115 mm, 3.5" - bent 100 mm, 3" - bent 85 mm. Todėl matuokite gręžinio vamzdžio vidinį, o ne išorinį skersmenį.

Visos serijos - puslapyje Giluminiai siurbliai. Jei tinkle įtampa svyruoja, pažiūrėkite 3" IBQ: gamintojo duomenimis, jis dirba esant 160-250 V vienfazei įtampai, bet tik su ne mažesne kaip 100 l hidroforo talpa, o su dažnio keitikliu dirbti negali.

Variklį aušina pro jį tekantis vanduo, todėl gręžinys negali būti platesnis, nei gamintojo lentelėje nurodyta pagal vidutinį našumą: pavyzdžiui, esant 7 m³/h - iki 160 mm, esant 10 m³/h - iki 195 mm. Kuo mažesnis našumas, tuo siauresnis turi būti gręžinys. Platesniame gręžinyje siurblys montuojamas aušinimo apvalkale, kuris nukreipia vandenį pro variklį.

Kaip apskaičiuoti reikiamą pakėlimo aukštį?

Reikiamas pakėlimo aukštis skaičiuojamas nuo dinaminio vandens lygio, o ne nuo statinio lygio ar siurblio pakabinimo gylio. Sudedamas aukštis nuo dinaminio lygio iki aukščiausio čiaupo, norimas slėgis jame ir slėginio vamzdžio nuostoliai. Tada kreivėje tikrinama, ar esant Jums reikalingam našumui siurblys pasiekia šį pakėlimo aukštį.

Tarkime, 4-5 žmonių namui norime 40 l/min, arba 2.4 m³/h. Gręžėjo bandymas rodo 20 m statinį ir 28 m dinaminį lygį esant šiam srautui, o gręžinio debitas yra 3.5 m³/h. Aukščiausias čiaupas - 6 m virš gręžinio, jame norime 2.5 bar slėgio (1 bar atitinka apie 10.2 m vandens stulpelio).

Siurblys kabo apie 34 m gylyje, todėl su 25 m iki namo ir 6 m aukštyn PE 32 vamzdžio (vidinis skersmuo apie 26 mm) reikia apie 65 m. PE 40 vamzdis (vidinis skersmuo apie 32.6 mm) nuostolius sumažintų nuo 6.7 iki maždaug 2.2 m.

Pagal gamintojo kreivę 4" SDM 3-14 (1.1 kW, 1~230 V) esant 40 l/min pasiekia apie 75 m, taigi lieka maždaug 9 m atsargos. Siauresniam gręžiniui tinka 3" SDM 33, taip pat 1.1 kW: esant tokiam srautui - apie 85 m. Dėl atsargos abu siurbliai šioje sistemoje tieks kiek daugiau, apskaičiuota apie 46-48 l/min, ir gręžinio debitas turi tai leisti.

Kortelėje nurodytas didžiausias pakėlimo aukštis (4" SDM 3-14 - 103 m) atitinka nulinį našumą, tai ne darbo taškas. Jei siurblį valdo slėgio relė, jis turi pasiekti ir relės išjungimo slėgį, kitaip neišsijungs.

Patikrinkite ir aušinimą: esant tokiam mažam našumui 160 mm ar platesniame gręžinyje 4" siurbliui reikės aušinimo apvalkalo.

Kokio našumo reikia ir kodėl jis negali viršyti gręžinio debito?

Siurblio našumas turi patenkinti namo poreikį, bet visada likti mažesnis už gręžinio debitą. Per našus siurblys išsiurbia vandenį greičiau, nei jis priteka į gręžinį. Tada vandens lygis nukrenta iki siurblio, prasideda sausa eiga ir siurblys gali sugesti. Per silpnas siurblys neužtikrins reikiamo srauto.

Namo poreikis vertinamas pagal čiaupus, dušus ir prietaisus, žinant, kad ne visi jie veikia vienu metu. Laistymą ar ūkio poreikius pridėkite atskirai.

Daugiapakopiams siurbliams, kurių vardinis našumas nuo 100 l/min, gamintojo instrukcija nurodo debitą tikrinti ypač atidžiai: mažo debito gręžinyje vandens stulpas gali nutrūkti ir prasidės sausa eiga.

Ką daryti, jei gręžinio vandenyje yra smėlio?

Rinkitės seriją, kurios techninėje kortelėje nurodytas padidintas atsparumas smėliui, o naują gręžinį prieš montavimą gręžėjas turi išvalyti siurbdamas. Siurblį pakabinkite bent 30 cm virš filtro. Net atsparesnis smėliui giluminis vandens siurblys, nuolat siurbdamas smėlėtą vandenį, tarnauja gerokai trumpiau, nes smėlis dilina hidraulines dalis.

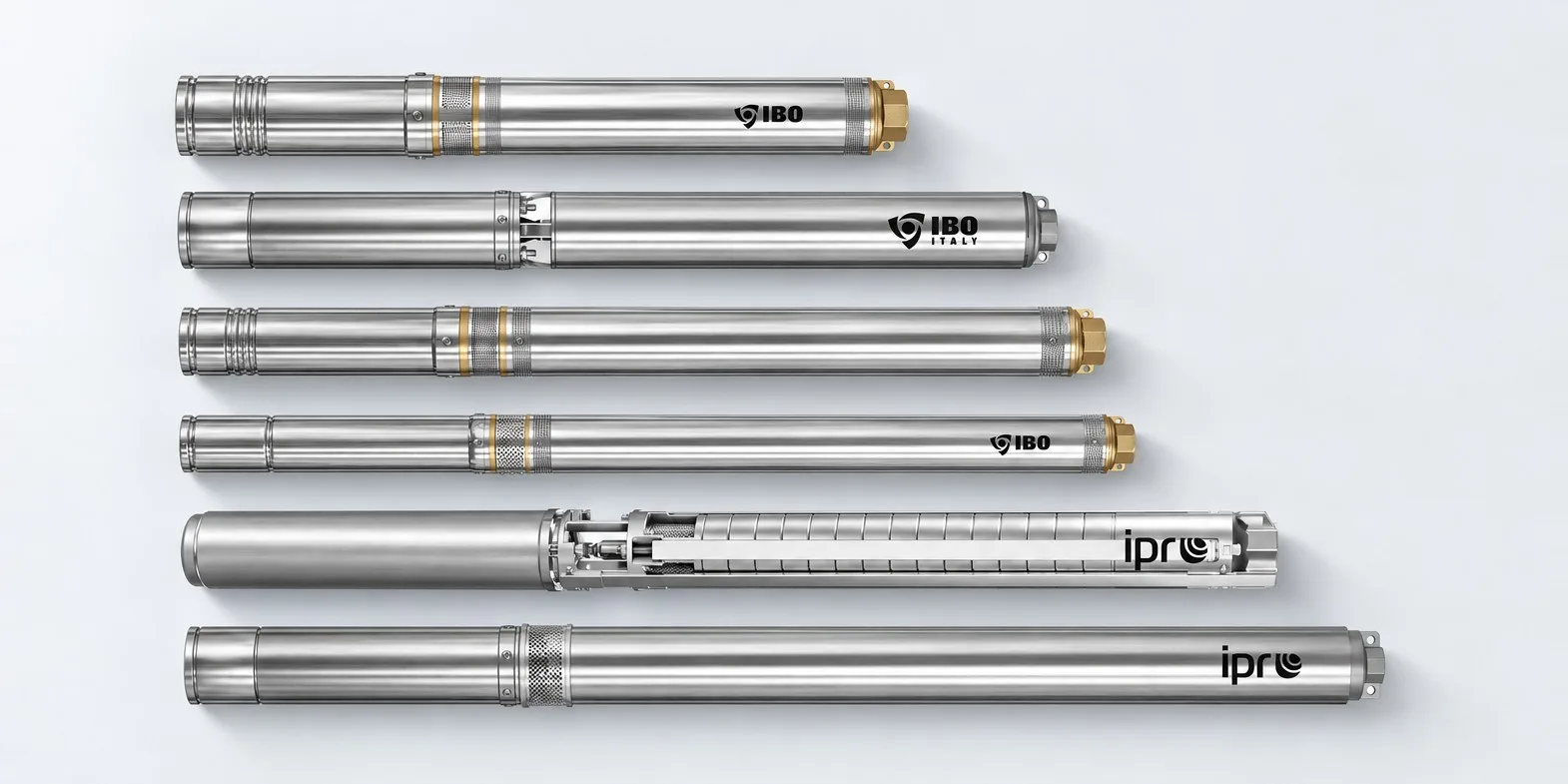

Padidintas atsparumas smėliui nurodytas IBO serijoms 3" SD / SDM, 3.5" SD / SDM ir 4" SD / SDM. IPRO - profesionali linija verslui ir pramonei; smėliui atsparesnės jos 3" IPRO ir 4" IPRO serijos. IBO ITALY giluminiai siurbliai pagaminti Italijoje, o šios linijos 4" FP4 Q siurbliai taip pat atsparesni smėliui. Tos pačios linijos 6" AP6 ir 6" FX6 siurbliai skirti platesniems gręžiniams ir didesniam našumui.

Smėliui atsparesnių serijų, išskyrus 3" IPRO, kortelėse nurodyti plaukiojantys darbaračiai. Gamintojo teigimu, jie nėra standžiai įtvirtinti ant veleno, o tarpeliai didesni, todėl smėlis rečiau įstringa tarp darbaračio ir difuzoriaus. 4" SPINOX darbaračiai yra iš nerūdijančio plieno, tačiau atsparumas smėliui serijos techninėje kortelėje nenurodytas.

Šie 30 cm skaičiuojami nuo paskutinės filtro dalies viršutinio krašto iki variklio apačios. Jei išvalytas gręžinys vis tiek duoda smėlio, kreipkitės į gręžėją.

Kokio skerspjūvio ir ilgio kabelio reikia?

Kabelis parenkamas pagal maitinimą, variklio galią ir visą kabelio ilgį nuo siurblio gręžinyje iki skirstomojo skydo. Kuo ilgesnis ir plonesnis kabelis, tuo mažesnė įtampa jo gale. Per maža įtampa perkrauna variklį ir gali jį sugadinti, o instrukcijos leidžia ne didesnį kaip ±6 % įtampos nuokrypį.

Didžiausias leistinas kabelio ilgis (gamintojo instrukcijos lentelės ištrauka):

Mūsų pavyzdyje kabelio reikia apie 62 m: 34 m gręžinyje, 25 m iki namo ir apie 3 m iki skydo. Siurbliui 4" SDM 3-14 (1~230 V) reikės 4 mm² kabelio, nes 2.5 mm² leidžia tik 50 m. Jo versijai 4" SD 3-14 (3~400 V) pakanka 1.5 mm²: trifazio variklio srovė mažesnė, o įtampa didesnė.

Siurblį prijungia kvalifikuotas elektrikas, o hermetinę kabelio jungtį turėtų įrengti patyręs meistras arba gręžėjas. Reikia įžeminimo, variklio apsaugos automato, nustatyto pagal vardinę srovę, ir ne didesnės kaip 30 mA nuotėkio relės. Hermetines jungtis, kabelius ir lynus rasite puslapyje Gręžinių dangčiai ir priedai.

Kaip apsaugoti siurblį nuo sausos eigos?

Siurblys pakabinamas taip giliai, kad žemiausias dinaminis vandens lygis liktų bent 2 m virš jo slėginio atvamzdžio. Sausa eiga siurblį sugadina, todėl apsauga prasideda nuo gręžinio debito patikros, pagrįstai pasirinkto našumo ir teisingo pakabinimo gylio. Jei debitas to neleidžia, reikia papildomos apsaugos.

Gamintojo instrukcija tokiu atveju siūlo du būdus: ant slėginio vamzdžio įrengti srautą nuolat ribojantį vožtuvą arba apsaugą, kuri stebi vandens lygį ir atjungia maitinimą. Siurblyje 3" IBQ apsauga įmontuota: ji stebi variklio srovę ir sustabdo siurblį aptikusi sausą eigą, o vėl jis pasileidžia tik išjungus ir įjungus maitinimą.

Tiesiai virš siurblio montuojamas atbulinis vožtuvas, jei siurblyje jo nėra (4" SPINOX ir 4" IPRO jį turi). Slėgio relė nustatoma ir hidroforo talpa parenkama taip, kad variklis neįsijungtų dažniau, nei leidžia techninė kortelė: IBO SD / SDM - 20, IPRO - 30 kartų per valandą.

Kokios pasirinkimo klaidos kainuoja brangiausiai?

Brangiausios klaidos kyla iš neišmatuoto gręžinio ir neteisingos pradinės prielaidos. Jei siurblys parenkamas pagal statinį lygį, didžiausią pakėlimo aukštį kortelėje ar variklio galią, klaida persikelia ir į vamzdžio, kabelio bei apsaugos parinkimą. Ji išryškėja tik nuleidus siurblį į gręžinį, o tada jį tenka ištraukti.

1. Pakėlimo aukštis skaičiuojamas ne nuo dinaminio lygio. Nuo statinio lygio siurbliui pritrūksta pakėlimo aukščio, o nuo gręžinio gylio parenkamas per galingas siurblys.
2. Našumas viršija gręžinio debitą. Vandens lygis nusileidžia iki siurblio ir prasideda sausa eiga.
3. Didžiausias pakėlimo aukštis laikomas darbo tašku. Esant reikiamam pakėlimo aukščiui siurblys tiekia gerokai mažiau vandens.
4. Nepatikrinamas gręžinio vidinis skersmuo ir aušinimas. Siurblys netelpa arba per plačiame gręžinyje be aušinimo apvalkalo perkaista variklis.
5. Siurblys pakabinamas filtro zonoje ar arti dugno. Įtraukiamas smėlis ir dumblas, greičiau dėvisi hidraulinės dalys, kaista variklis.
6. Parenkamas per plonas kabelis arba blogai įrengiama jo jungtis. Variklis gauna per mažą įtampą, o pro prastą jungtį į variklį gali patekti vandens.
7. Kabelis nepritvirtinamas ir nenaudojamas plieninis lynas. Kabelis gali nutrūkti, o atsisukus vamzdžiui siurblys gali nukristi į gręžinį.

Kada giluminis siurblys netinka?

Giluminis siurblys skirtas techniškai švariam vandeniui, kurio temperatūra neviršija 35 °C. Jis netinka nuotekoms ir nešvariam vandeniui, vandeniui su naftos produktais ar ilgapluoščiais nešvarumais, ėsdinantiems, degiems ir sprogiems skysčiams, sūriam ar itin kalkingam vandeniui ir maisto produktams. Jis neužtikrina, kad vanduo tinkamas gerti.

Geriamojo vandens paruošimu ir kokybės kontrole turi pasirūpinti savininkas. Vandentiekio tinkluose ar geriamojo vandens įrenginiuose instrukcija leidžia naudoti tik modelį, kurio dokumentacijoje nurodyta tokia paskirtis ir reikiami sertifikatai.

Instrukcijose nurodyta, kad variklis užpildytas alyva, kuri jam sugedus gali ištekėti į gręžinį. Kastiniam šuliniui iš betoninių žiedų dažnai geriau tinka siurbliai šuliniams: tokiame plačiame šulinyje giluminio siurblio variklis be aušinimo apvalkalo blogai aušinamas.
