Vertikalūs daugiapakopiai siurbliai
Vertikalus daugiapakopis siurblys - kompaktiškas didelio slėgio siurblys: jis kelia slėgį pastatų vandentiekyje ir hidroforinėse, maitina katilus, tiekia vandenį plovykloms ir drėkinimo sistemoms. Kataloge - profesionali IPRO linija verslui ir pramonei: flanšiniai 3~400 V CVI ir srieginiai VMH siurbliai, tarp kurių yra ir 1~230 V modelių. Kaip pasirinkti
Serijos darbo sritisVisa kategorijaAšys: debitas Q ir kėlimas H, taškas: Jūsų darbo taškas
INOXCVI 5IPRO · 3~400 VQ iki8 m³/hH iki195 mGalia0.75-4 kW20 modeliųINOXCVI 10IPRO · 3~400 VQ iki14 m³/hH iki206 mGalia0.75-7.5 kW15 modeliųINOXCVI 3IPRO · 3~400 VQ iki4.5 m³/hH iki220 mGalia0.75-3 kW14 modeliųINOXCVI 15IPRO · 3~400 VQ iki24 m³/hH iki225 mGalia3-15 kW10 modeliųINOXCVI 20IPRO · 3~400 VQ iki30 m³/hH iki142 mGalia4-11 kW8 modeliai
INOXVMHIPRO · 1~230 V · 3~400 VQ iki20 m³/hH iki145 mGalia1.5-4.7 kW8 modeliaiINOXCVI 32IPRO · 3~400 VQ iki40 m³/hH iki150 mGalia3-15 kW7 modeliaiINOXCVI 1IPRO · 3~400 VQ iki2.4 m³/hH iki87.9 mGalia0.37-0.75 kW6 modeliaiINOXCVI 45IPRO · 3~400 VQ iki55 m³/hH iki119 mGalia3-18.5 kW6 modeliaiINOXCVI 64IPRO · 3~400 VQ iki80 m³/hH iki79.7 mGalia5.5-15 kW3 modeliaiKas yra vertikalus daugiapakopis siurblys ir kur jis naudojamas?
Keli ant vieno vertikalaus veleno nuosekliai sumontuoti darbaračiai sukuria didelį slėgį esant vidutiniam srautui. Įsiurbimo ir slėginis atvamzdžiai yra vienoje ašyje, todėl siurblys įstatomas tiesiai į vamzdyną. Jis skirtas švariam vandeniui ir panašiems chemiškai neagresyviems skysčiams.
Šie daugiapakopiai vandens siurbliai naudojami slėgiui kelti pastatų vandentiekyje ir hidroforinėse, katilams maitinti bei aušinimo ir oro kondicionavimo sistemose. Jie taip pat tinka pramonės plovimo linijoms, automobilių plovykloms, drėkinimo sistemoms, žuvininkystės ūkiams ir atvirkštinio osmoso įrenginiams.
Kaip parinkti vertikalų daugiapakopį siurblį?
Pirmiausia nustatykite reikalingą srautą (m³/h). Pagal jį pasirenkama serija. Reikalingas slėgis esant tam srautui lemia pakopų skaičių ir konkretų modelį. Tada patikrinkite maitinimą, vandens švarumą, temperatūrą ir didžiausią leistiną įvado slėgį.
Skaičius CVI serijos pavadinime nurodo vardinį našumą: CVI 5 serijoje jis yra 5 m³/h. Modelio CVI 5-12 T pavadinime antras skaičius reiškia 12 darbaračių. Darbo tašką tikrinkite pagal modelio H-Q kreivę: CVI serijų puslapiuose ji pateikta kiekvienam modeliui.
Visi CVI modeliai maitinami iš 3~400 V tinklo, o VMH serijoje yra ir 1~230 V modelių. Vandenyje neturi būti pluoštų, o laisvų kietųjų dalelių CVI siurbliams leidžiama ne daugiau kaip 0.26 kg/m³. CVI siurbliai skirti 10-90 °C, o VMH - 0-70 °C temperatūros skysčiui.
Kuri CVI serija tinka Jūsų srautui?
Serija pasirenkama pagal darbinį našumą. CVI 1 apima mažiausius 0.7-2.4 m³/h srautus, o CVI 64 - 30-85 m³/h. Gretimų serijų diapazonai persidengia, todėl galutinį pasirinkimą lemia reikalingas slėgis konkrečiame darbo taške.
| Serija | Darbinis našumas, m³/h | Vardinis našumas, m³/h | Jungtis |
|---|---|---|---|
| CVI 1 | 0.7-2.4 | 1 | DN32 |
| CVI 3 | 1.2-4.5 | 3 | DN25 / DN32 |
| CVI 5 | 2.5-8 | 5 | DN25 / DN32 |
| CVI 10 | 5-13 | 10 | DN40 |
| CVI 15 | 9-24 | 15 | DN50 |
| CVI 20 | 10-29 | 20 | DN50 |
| CVI 32 | 14-40 | 32 | DN65 |
| CVI 45 | 20-56 | 45 | DN80 |
| CVI 64 | 30-85 | 64 | DN100 |
Didžiausias leistinas CVI įvado slėgis, priklausomai nuo modelio, yra nuo 4 iki 15 bar: jį nurodo serijos puslapis. Įvado slėgio ir siurblio slėgio, kai slėginė sklendė uždaryta, suma visada turi būti mažesnė už didžiausią leistiną darbinį slėgį.
CVI INOX modelių visos su vandeniu besiliečiančios dalys pagamintos iš nerūdijančio plieno: korpusas, darbaračiai ir difuzoriai - iš AISI 304, o velenas - iš DIN 1.4057 plieno. Siurblio galva ir pagrindas pagaminti iš ketaus.
Kuo skiriasi CVI ir VMH siurbliai?

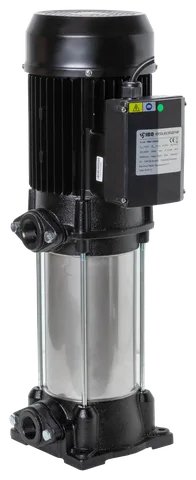

VMH - kompaktiški siurbliai su srieginėmis jungtimis. Šioje serijoje yra ir 1~230 V modelių. VMH siurblių našumas siekia iki 20 m³/h, o skysčio temperatūra - iki 70 °C. CVI siurbliai turi flanšines jungtis, maitinami tik iš 3~400 V tinklo, skirti iki 90 °C skysčiui, o jų darbinis našumas siekia iki 85 m³/h.
| Parametras | CVI | VMH |
|---|---|---|
| Maitinimas | 3~400 V | 1~230 V arba 3~230/400 V |
| Jungtys | Flanšinės DN25-DN100 | Srieginės 1" x 1" arba 1½" x 1¼" |
| Skysčio temperatūra | 10-90 °C | 0-70 °C |
| Didžiausias sistemos slėgis | 16 arba 25 bar, pagal modelį | 15 bar |
| Didžiausias įvado slėgis | 4-15 bar, pagal modelį | 2.5 bar, keliant vandentiekio slėgį |
| Paleidimų per valandą | Iki 100 arba 20, pagal galią | Iki 16 |
VMH pavadinimo skaičiai nenurodo variklio galios. Pavyzdžiui, VMH 1500/8 turi 2.2 kW variklį, todėl galią tikrinkite modelių lentelėje.
Į ką atkreipti dėmesį montuojant ir paleidžiant?
Prieš pirmąjį paleidimą siurblį pripildykite vandens ir nuorinkite. Neleiskite jam veikti be vandens, su uždaryta slėgine sklende ar per mažu srautu. Abiejose siurblio pusėse įrenkite uždaromuosius vožtuvus, o nuo atgalinio srauto jį apsaugokite atbuliniu vožtuvu.
Mažiausias CVI srautas, kai vandens temperatūra neviršija maždaug 80 °C, yra 10 % vardinio našumo, o karštesniam vandeniui jis didesnis. Pavyzdžiui, CVI 10 siurbliams reikia bent 1 m³/h srauto. Trifazis variklis jungiamas per paleidiklį su apsauga nuo perkrovos, o siurblys maitinamas per liekamosios srovės įtaisą, kurio suveikimo srovė ne didesnė kaip 30 mA.
CVI siurblius galima montuoti vertikaliai arba horizontaliai, tačiau variklis niekada negali atsidurti žemiau horizontalios plokštumos. Kintant vandens poreikiui, IPRO dažnio keitiklis IVR gali palaikyti nustatytą slėgį, keisdamas siurblio sukimosi greitį.
Kada vertikalus daugiapakopis siurblys netinka?
Šie siurbliai netinka nešvariam vandeniui, vandeniui su smėliu ar pluoštais ir nuotekoms. Jie taip pat netinka gręžiniams ir labai dideliam srautui esant nedideliam pakėlimo aukščiui. Namuose su 1~230 V tinklu rinkitės VMH, hidroforą arba horizontalų daugiapakopį siurblį.
- Nešvariam vandeniui skirti drenažiniai siurbliai, nuotekoms - fekaliniai siurbliai.
- Gręžiniui tinka giluminiai siurbliai.
- Dideliam srautui esant nedideliam pakėlimo aukščiui tinka vienpakopiai išcentriniai siurbliai.
- Namo vandentiekiui su 1~230 V tinklu skirti hidroforai.
- Kai reikia 1~230 V maitinimo ir horizontalaus siurblio, tinka horizontalūs daugiapakopiai siurbliai.
Dažniausiai užduodami klausimai
Ką reiškia skaičiai CVI siurblio pavadinime?
Pirmas skaičius nurodo vardinį našumą m³/h, o antras - darbaračių skaičių. Modelio CVI 5-12 T vardinis našumas yra 5 m³/h, o darbaračių jis turi 12. Trečias skaičius, pavyzdžiui, modelio CVI 45-2-2 T pavadinime, rodo sumažintų darbaračių skaičių. INOX žymi konstrukciją, kurios visos su vandeniu besiliečiančios dalys pagamintos iš nerūdijančio plieno.
Ar vertikalų daugiapakopį siurblį galima jungti į 230 V tinklą?
CVI modeliams reikia trifazio 3~400 V maitinimo. VMH serijoje yra vienfazių 1~230 V modelių iki 2.2 kW. Vienfaziai VMH varikliai turi apvijoje įrengtą šiluminę apsaugą.
Kiek kartų per valandą siurblys gali įsijungti?
CVI siurbliai su varikliu iki 4 kW gali įsijungti ne daugiau kaip 100 kartų per valandą, o nuo 5.5 kW - ne daugiau kaip 20 kartų. VMH siurbliams leidžiama iki 16 paleidimų per valandą. Mūsų vertinimu, kai vandens poreikis dažnai kinta, paleidimų skaičių sumažina dažnio keitiklis: jis palaiko pastovų slėgį, keisdamas siurblio sukimosi greitį.
Vertikalus ar horizontalus daugiapakopis siurblys?
CVI siurbliai yra flanšiniai, trifaziai ir, priklausomai nuo modelio, pritaikyti 16 arba 25 bar sistemos slėgiui. Horizontalūs MCI siurbliai būna vienfaziai arba trifaziai, tačiau jų sistemos slėgis siekia iki 8 bar. CVI siurblius taip pat galima montuoti horizontaliai, jei variklis neatsiduria žemiau horizontalios plokštumos.
Kokį vandenį gali siurbti vertikalus daugiapakopis siurblys?
Švarų, chemiškai neagresyvų vandenį be pluoštų. CVI siurbliai skirti 10-90 °C temperatūros skysčiui, kuriame laisvų kietųjų dalelių yra ne daugiau kaip 0.26 kg/m³, o pH - 3-9. VMH siurbliams skysčio temperatūra gali būti 0-70 °C.
Patarimai
Kavitacija siurblyje: kas tai, kaip ją atpažinti ir kaip apskaičiuoti NPSH
Kavitacija siurblyje: požymiai, priežastys ir sprendimai. Sužinokite, kaip apskaičiuoti NPSH, perskaityti kreivę ir patikrinti siurbimo liniją prieš montavimą.
Vandens slėgis pastate: kodėl per mažas, kodėl per didelis ir ką daryti
Vandens slėgis pastate per mažas ar per didelis? Kaip jį išmatuoti, ką nustato STR 2.07.01:2003, kada reikia siurblio ir kur montuojamas slėgio reduktorius.
Daugiapakopis siurblys: vertikalus ar horizontalus ir kada užtenka vienpakopio išcentrinio siurblio
Daugiapakopis siurblys ar vienpakopis išcentrinis siurblys? Vertikalūs ir horizontalūs modeliai, kada užtenka vienos pakopos ir kada daugiapakopis netinka.
Padėsime parinkti
Parašykite mums reikiamą srautą, slėgį darbo taške ir vandens temperatūrą, taip pat nurodykite maitinimo tinklą: 1~230 ar 3~400 V. Jei žinote, nurodykite ir įvado slėgį bei siurblio paskirtį. Padėsime parinkti tinkamą seriją ir modelį.
