Daugiapakopis siurblys: vertikalus ar horizontalus ir kada užtenka vienpakopio išcentrinio siurblio

Kuo daugiapakopis siurblys skiriasi nuo vienpakopio išcentrinio siurblio?

Abu siurbliai yra išcentriniai, tačiau skiriasi pakopų skaičiumi. Vienpakopis siurblys turi vieną sparnuotę (darbaratį), o daugiapakopiame siurblyje kelios sparnuotės išdėstytos nuosekliai ant vieno veleno. Kiekviena pakopa padidina pakėlimo aukštį, bet ne srautą. Vienpakopis siurblys, kai variklio sūkiai tie patys, didesnį pakėlimo aukštį pasiekia tik didesnio skersmens sparnuote ir galingesniu varikliu.

Besisukanti sparnuotė vandeniui suteikia greitį ir dalį slėgio. Difuzorius, tai yra nejudanti dalis už sparnuotės, didžiąją greičio dalį paverčia slėgiu. Viena sparnuotė ir vienas difuzorius sudaro vieną pakopą.

Tai gerai matyti CVI 10 šeimoje. Visų jos modelių gamintojo nurodytos srauto ribos tos pačios, 5-13 m³/h, o pakėlimo aukštis skiriasi: esant 10 m³/h srautui CVI INOX 10-2 T pasiekia 16 m, o CVI INOX 10-20 T - 160 m. Mūsų vertinimu, antras kodo skaičius rodo pakopų skaičių. Orientaciškai 10 m pakėlimo aukštis atitinka 1 bar slėgį.

Kada užtenka vienpakopio išcentrinio siurblio?

Vienpakopis išcentrinis siurblys tinka, kai reikia didelio srauto ir nedidelio arba vidutinio pakėlimo aukščio. Jo konstrukcija paprastesnė, nes sparnuotė tik viena, todėl jį paprasčiau prižiūrėti. Jis naudojamas laistymo, plovimo, aušinimo ir technologinio vandens sistemoms. Rinkitės pagal reikalingą srautą ir pakėlimo aukštį, į kurį įskaičiuoti ir vamzdyno nuostoliai.

Mažesniems darbams, pavyzdžiui, namui ar laistymui, tinka IBO CPM: vienpakopiai siurbliai su AISI 304 hidraulika 1~230 V tinklui, iki 13.2 m³/h ir iki 34 m pakėlimo aukščio.

Didesniems objektams skirta IPRO - profesionali linija verslui ir pramonei. Jos vienpakopių CS siurblių vardiniai darbo taškai - nuo 12.5 iki 160 m³/h, esant 13-68 m pakėlimo aukščiui. Kai reikia daugiau nei 68 m pakėlimo aukščio arba nedidelio srauto esant dideliam slėgiui, rinkitės daugiapakopį siurblį.

Kada reikia daugiapakopio siurblio?

Daugiapakopį siurblį rinkitės, kai reikia aukšto slėgio esant nedideliam arba vidutiniam srautui. Tipinės sritys: slėgio kėlimas aukštuose pastatuose, automobilių plovyklos, skalbyklos, vandens tiekimas katilinėms, atvirkštinio osmoso ir kiti vandens ruošimo įrenginiai, drėkinimas. Parinkimą pradėkite nuo darbo taško: reikalingo srauto ir pakėlimo aukščio, į kurį įeina ir vamzdyno nuostoliai. Tada įvertinkite skystį ir darbo sąlygas.

Pagal gamintojo duomenis šiame darbo taške daugiapakopiams siurbliams pakanka 3 kW variklio, o vienpakopiui reikia 5.5 kW: mūsų vertinimu, didelė vienpakopio siurblio sparnuotė esant mažam srautui dirba mažiau efektyviai. Vardinė variklio galia nėra išmatuota suvartojama galia, todėl lyginkite gamintojo galios kreives.

Pagal gamintojo duomenis didžiausias naudingumo koeficientas didėja kartu su siurblio dydžiu: CVI 1 šeimos - 44 %, CVI 5 - 65 %, CVI 10 - 66 %, CVI 64 - 80 %. Mūsų vertinimu, šis pranašumas išnaudojamas tik tada, kai Jūsų darbo taškas yra šeimos srauto ribose.

Vertikalus ar horizontalus daugiapakopis siurblys: kuo jie skiriasi?

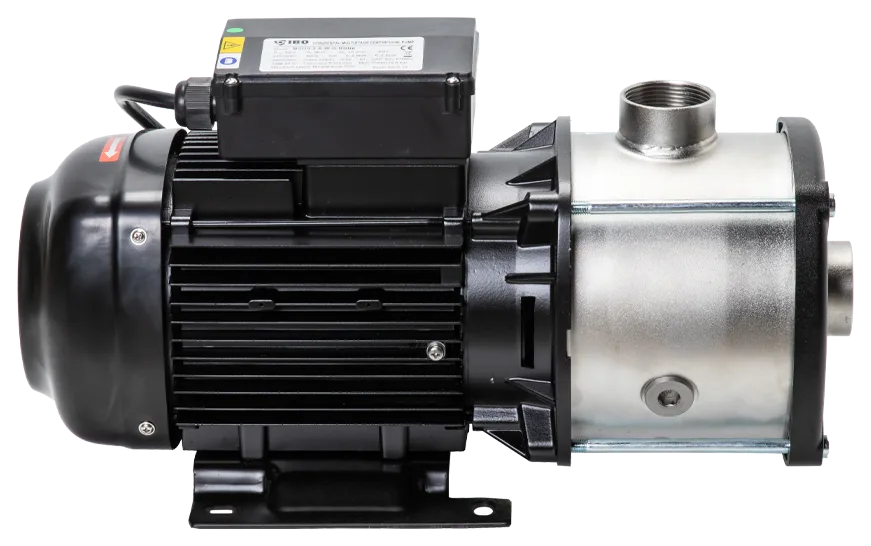

Vertikalus daugiapakopis siurblys užima mažai grindų ploto, o jo įsiurbimo ir slėgio jungtys yra vienoje linijoje, todėl jį patogu įstatyti į tiesų vamzdyno ruožą ankštoje siurblinėje. Horizontalų, mūsų vertinimu, patogiau statyti žemoje patalpoje ar ant rėmo, o MCI serijoje yra ir vienfazių modelių 1~230 V tinklui.

Lentelėje - gamintojo duomenys.

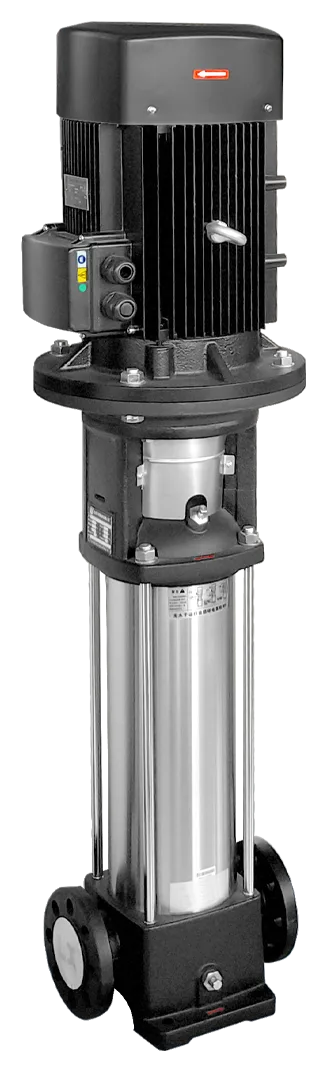

CVI variklis yra viršuje, todėl, daugėjant pakopų, siurblys auga į aukštį, o pagrindas nesikeičia: pagal gamintojo brėžinį visų CVI 10 modelių pagrindo ir jungčių matmenys vienodi, o aukštis - nuo 538 mm (CVI INOX 10-2 T) iki 1339 mm (CVI INOX 10-20 T).

Horizontalus MCI siurblys nėra savisiurbis: prieš paleidimą siurblį ir įsiurbimo vamzdį reikia užpildyti vandeniu. Savisiurbiai yra IBO MHI namui ir IPRO S-MCI, tačiau prieš pirmąjį paleidimą ir juos reikia užpildyti.

Dar vieni horizontalūs daugiapakopiai vandens siurbliai - 2CPM. Šie dviejų pakopų siurbliai turi uždaras sparnuotes ir, pagal gamintojo duomenis, tinka šiek tiek užterštiems skysčiams su ne didesnėmis kaip 1 mm dalelėmis. Visas CVI šeimas rasite puslapyje Vertikalūs daugiapakopiai siurbliai.

Kiek vietos reikia ir kiek triukšmo kelia siurblys?

Siurblio vietą planuokite pagal jo matmenis, vamzdyną, variklio aušinimą ir vietą aptarnavimui. Mūsų vertinimu, triukšmą labiau lemia variklio dydis, o ne vertikali ar horizontali konstrukcija. MHI, MCI ir S-MCI techninėse kortelėse dB(A) verčių nėra, todėl skaičius pateikiame tik CVI siurbliams.

Pagal gamintojo duomenis CVI variklių garso slėgio lygis: iki 3 kW - 53-59 dB(A), 4 kW - 66 dB(A), nuo 5.5 kW - 70-75 dB(A).

Abiejose CVI siurblio pusėse rekomenduojamos antivibracinės jungtys, o tarp pamato ir siurblio - antivibracinės atramos. MCI ir kitų IPRO paviršinių siurblių įsiurbimo pusėje lanksčių antivibracinių žarnų nenaudokite: jos gali susispausti ir sustabdyti srautą. CS siurbliui rekomenduojami vibraciją slopinantys padėklai, o už jo variklio reikia bent 0.3 m laisvos vietos. IPRO paviršiniams siurbliams reikia sausos, uždengtos, vėdinamos ir neužšąlančios vietos. Abiejose siurblio pusėse įrenkite uždaromąją armatūrą, o apsaugai nuo atgalinio srauto - atbulinį vožtuvą. Vamzdžiai neturi apkrauti siurblio korpuso, o įsiurbimo pusėje neturi susidaryti oro kišenių.

Ketus ar nerūdijantis plienas: iš ko pagaminti siurbliai?

Medžiagą rinkitės pagal skystį, temperatūrą ir korozijos riziką. CVI INOX, MCI, CS ir 2CPM siurblių hidraulinės dalys, kurios liečiasi su vandeniu, pagamintos iš nerūdijančio plieno AISI 304 (CS duomenyse ta pati markė žymima SUS304). Švariame vandenyje toks plienas atsparus korozijai. Tačiau tai nereiškia, kad visas siurblys pagamintas vien iš nerūdijančio plieno.

CVI INOX sparnuotės, difuzoriai ir siurblio korpusas pagaminti iš AISI 304, o su vandeniu nesiliečiantys pagrindas ir variklio flanšas yra ketiniai. Jei visa hidraulinė dalis turi būti nerūdijančio plieno, rinkitės CVI modelį, kurio pavadinime yra INOX.

MCI visa hidraulinė dalis pagaminta iš AISI 304. IBO MHI įsiurbimo korpusas ketinis, siurblio korpusas iš AISI 304, o sparnuotės plastikinės, MHI INOX versijoje - nerūdijančio plieno.

Skystis neturi chemiškai reaguoti su siurblio medžiagomis. Ar konkrečiam skysčiui pakanka AISI 304, ar reikia AISI 316, vertinama atskirai; CS veleną galima užsakyti iš SUS316.

Ką reikia žinoti apie mechaninį sandariklį ir variklio priežiūrą?

Siurblio velenas sandarinamas mechaniniu sandarikliu. Siurbiamas vanduo tepa ir aušina sandariklio paviršius bei slydimo guolį, todėl siurblio negalima paleisti sausai. Prieš pirmąjį paleidimą ir po ilgos pertraukos siurblį ir įsiurbimo vamzdį užpildykite vandeniu ir nuorinkite. Sausa eiga gali sugadinti guolį ir sandariklį.

CVI siurbliuose naudojamas kasetinis mechaninis sandariklis, MCI - sustiprintas SiC / SiC / EPDM sandariklis. Mūsų vertinimu, sandariklis yra pagrindinė dėvima dalis: nuolatinis nuotėkis ties velenu rodo, kad sandariklį reikia keisti. CS variklį kartu su sparnuote galima išimti nenuimant siurblio korpuso nuo vamzdyno.

Siurblys neturi dirbti uždarius slėginės pusės sklendę arba esant mažesniam nei minimalus srautui, nes gali perkaisti. CVI variklius iki 4 kW galima paleisti iki 100 kartų per valandą, o nuo 5.5 kW - iki 20 kartų. Dažnio keitiklis gali palaikyti pastovų slėgį ir sumažinti paleidimų skaičių, tačiau tai atskira tema. Žiemą nenaudojamą siurblį, kuriam gresia užšalimas, ištuštinkite.

Siurblį turi prijungti kvalifikuotas elektrikas. Gamintojo instrukcijos reikalauja įžeminimo, apsaugos nuo perkrovos ir nuotėkio relės, kurios suveikimo srovė ne didesnė kaip 30 mA. Pačiame siurblyje apsaugos nuo sausos eigos nėra, todėl, jei vanduo gali baigtis, reikia atskiros apsaugos.

Kada daugiapakopis siurblys netinka?

Daugiapakopis siurblys netinka, kai skystyje yra smėlio, abrazyvinių medžiagų, pluoštų ar daug kietųjų dalelių. Jis taip pat netinka, kai reikia labai didelio srauto esant mažam pakėlimo aukščiui, kai skystis karštesnis, nei leidžia modelis, arba kai vanduo yra žemiau siurblio, o siurblys nėra savisiurbis ir įsiurbimo vamzdis gali ištuštėti.

CVI siurbliai skirti švariam vandeniui: laisvųjų, vandens nesugeriančių kietųjų dalelių jame gali būti ne daugiau kaip 0.26 kg/m³, o pluoštų neturi būti visai. Tokią pat dalelių kiekio ribą nurodo ir 2CPM techninė kortelė. CS sandariklis netinka skysčiams su kietosiomis dalelėmis. Nešvariam vandeniui reikia drenažinio arba nuotekų siurblio.

Pagal gamintojo instrukcijas IBO MHI ir CPM, IPRO MCI, 2CPM ir S-MCI siurbliai skirti vandeniui iki 35 °C. Kai kuriose techninėse kortelėse nurodyta daugiau (CPM - 60 °C, MCI, 2CPM ir S-MCI - 70 °C), tačiau laikykitės mažesnės ribos. Šiltesniam skysčiui tinka IPRO CS (iki 70 °C) arba CVI (iki 90 °C). Klampiam arba tankiam skysčiui gali reikėti didesnio variklio.

Kai vanduo yra žemiau siurblio, MCI ar CVI jį siurbia tik tada, kai įsiurbimo vamzdžio gale yra atbulinis vožtuvas, o siurblys ir vamzdis užpildyti vandeniu. Jei vamzdis gali ištuštėti, rinkitės savisiurbį IBO MHI ar IPRO S-MCI siurblį. Leistiną siurbimo aukštį reikia apskaičiuoti atskirai, kad nekiltų kavitacija.

IPRO paviršinių siurblių (MCI, 2CPM, S-MCI) slėgis įsiurbimo pusėje negali viršyti 2.5 bar. Jei vandentiekio slėgis gali būti didesnis, prieš siurblį įrenkite slėgio reduktorių, o atbulinis vožtuvas turi neleisti vandeniui grįžti į tinklą. Slėgis įsiurbimo pusėje kartu su siurblio slėgiu, kai sklendė uždaryta, neturi viršyti didžiausio slėgio sistemoje. Mūsų skaičiavimu, MCI 10-5T pats sukuria daugiau kaip 7.5 bar, todėl iki 8 bar ribos atsargos beveik nelieka.

Kai vietoje yra tik 1~230 V maitinimas, CVI netiks: rinkitės vienfazius IBO MHI ar CPM arba IPRO MCI, 2CPM ar S-MCI modelius. Jeigu reikia 100 m³/h srauto esant maždaug 20 m pakėlimo aukščiui, tinkamesnis vienpakopis siurblys CS 80-65-125/7.5: didžiausios mūsų CVI šeimos, CVI 64, srautas baigiasi ties 80 m³/h.
