Nerūdijančio plieno siurblys: AISI 304 ar AISI 316 ir kada pakanka ketaus?

Iš ko gaminami siurbliai: nerūdijančio plieno, ketaus, bronzos ar plastiko?

Nuotekų ir drenažo siurbliuose dažnai naudojamas ketus, švaraus vandens ir maisto pramonės siurbliuose - nerūdijantis plienas, karšto buitinio vandens cirkuliaciniuose - bronza, baseinų siurbliuose - plastikas. Tačiau medžiagą vertinkite ne pagal užrašą "INOX", o pagal visas su skysčiu besiliečiančias dalis: korpusą, sparnuotę (darbaratį), veleną, mechaninį sandariklį ir tarpines.

• Nerūdijantis plienas. Tai plienas, legiruotas chromu, dažnai ir nikeliu bei molibdenu. Siurbliuose dažniausiai naudojamos austenitinės markės AISI 304 ir AISI 316: jos atsparios korozijai, jas lengva formuoti ir suvirinti.
• Ketus. IBO BIG fekalinio siurblio variklio ir sparnuotės korpusai pagaminti iš pilkojo ketaus, o velenas ir sparnuotė - iš AISI 304. Mūsų vertinimu, ketus tinka nuotekoms ir drenažui, kai skystis nėra chemiškai agresyvus, ir uždaroms šildymo sistemoms, kurių vandenyje beveik nėra deguonies. Siurbliai, kurių pagrindinės dalys ketinės, stipriai ėsdinantiems skysčiams neskirti.
• Kietieji nerūdijantys plienai. IPRO ZWE smulkintuvo peilis - iš termiškai apdoroto 3Cr13 nerūdijančio plieno, o italų gamintojo DRENO linijos Kappa daugumos modelių sparnuotė - iš grūdinto nerūdijančio plieno (HRC 55-60). Paprastai tai martensitinės markės: jos parenkamos dėl stiprumo ir atsparumo dilimui, o korozijai atsparios mažiau nei AISI 304.
• Plastikas. IBO SWIM baseinų siurblys turi ABS korpusą, SUS316 veleną ir stiklo pluoštu sustiprinto plastiko sparnuotę.
• Bronza. IBO OHI ir BETA serijose yra cirkuliacinių siurblių su bronziniu korpusu; OHI bronzinius modelius gamintojas skiria karšto buitinio vandens cirkuliacijai. Mūsų vertinimu, toks vanduo nuolat atneša deguonies ir ketaus korpusas rūdytų. Šildymo cirkuliacinių siurblių parinkimą aptariame atskirai.

Kuo skiriasi AISI 304 ir AISI 316?

AISI 304 yra dažniausiai siurbliuose naudojama nerūdijančio plieno markė. Ji atspari atmosferos poveikiui, gamtiniam vandeniui, šarminiams tirpalams ir kai kurioms rūgštims. AISI 316 sudėtyje yra molibdeno, todėl ši markė geriau atlaiko chloridus bei taškinę koroziją ir naudojama agresyvesniems skysčiams. Tačiau ir ji nėra nepažeidžiama.

Taškinė korozija - tai maži, gilūs korozijos taškai pavienėse vietose, nors kitur paviršius lieka nepažeistas. Mūsų vertinimu, chloridų paprastai atneša druska ir sūrus vanduo, jūros oras, chloruotas baseino vanduo, o žiemą - ir kelių druska. Pavojus paprastai didėja kylant temperatūrai ir kai vanduo ilgai stovi siurblyje.

IPRO techninėse kortelėse AISI 304 dar žymimas DIN 1.4301, o kai kuriuose IPRO ir IBO dokumentuose sutinkami SUS304 ir SUS316 - tai tos pačios markės, tik kitaip žymimos. Net FAXIAL INOX, kurio visos išvardytos dalys pagamintos iš AISI 316, pagal instrukciją netinka sūriam vandeniui.

Kurie IBO ir IPRO siurbliai turi AISI 304 arba AISI 316 dalis?

IBO asortimente AISI 316 daugiausia naudojamas keturių panardinamų INOX siurblių variklių korpusams, o FAXIAL INOX siurblyje - ir visoms kitoms išvardytoms dalims. IPRO - profesionali linija verslui ir pramonei. Lentelėje nurodytų jos siurblių hidraulinės dalys gaminamos iš AISI 304, o AISI 316 standartiškai neturi nė vienas iš jų.

Panardinamiems IBO INOX siurbliams gamintojo instrukcijoje nurodyta 35 °C riba, techninėse kortelėse - 40 °C, todėl laikykitės mažesnės ribos.

Ar visas inox siurblys pagamintas iš nerūdijančio plieno?

Ne visada. Panardinamų IBO INOX siurblių pavadinime žodis "INOX" pirmiausia reiškia nerūdijančio plieno variklio korpusą. Po juo esanti hidraulinė dalis, priklausomai nuo modelio, būna iš AISI 316, ketaus arba plastiko. Todėl techninėje kortelėje skaitykite medžiagų sąrašą dalis po dalies, o ne vien serijos pavadinimą.

Visų keturių siurblių variklio korpusas - iš AISI 316, o hidraulika skiriasi:

• FAXIAL INOX - sparnuotės korpusas, sparnuotė ir velenas irgi iš AISI 316;
• KBFU INOX ir FWQ INOX - ketaus sparnuotės korpusas;
• FLOW LOW INOX - AISI 304 velenas ir plastikinė hidraulika.

Techninę kortelę rasite kiekvienos serijos puslapio skiltyje "Dokumentai". Dažnai ji parengta lenkų kalba, todėl, jei reikia, medžiagų sąrašą padėsime perskaityti. CVI serijose yra modelių su žodžiu INOX pavadinime ir be jo: jei visa hidraulinė dalis turi būti nerūdijančio plieno, rinkitės INOX modelį. Daugiapakopių siurblių parinkimą aptariame atskirai.

Kokį siurblį rinktis maisto gamybai, plovyklai ar baseinui?

Maisto skysčiams skirti IBO SBAW maisto pramonės siurbliai, švariam vandeniui plovyklose - IPRO CVI INOX ir MCI, o chloruotam baseino vandeniui - plastikinis IBO SWIM. Vien nerūdijančio korpuso neužtenka: maisto linijoje svarbios visos su produktu besiliečiančios dalys ir sandarikliai, plovykloje - plovimo priemonės pH ir sudėtis, baseine - chloras ir temperatūra.

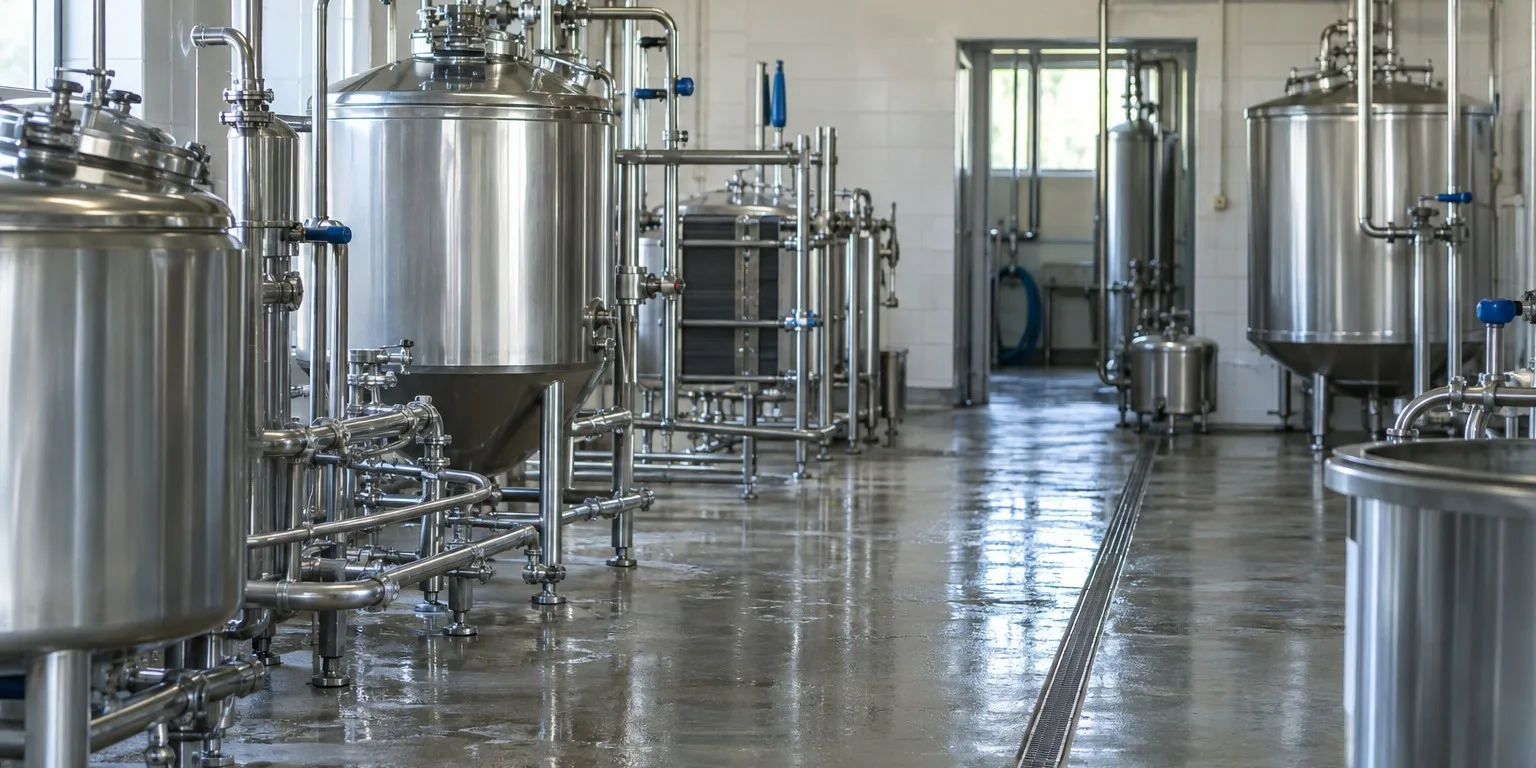

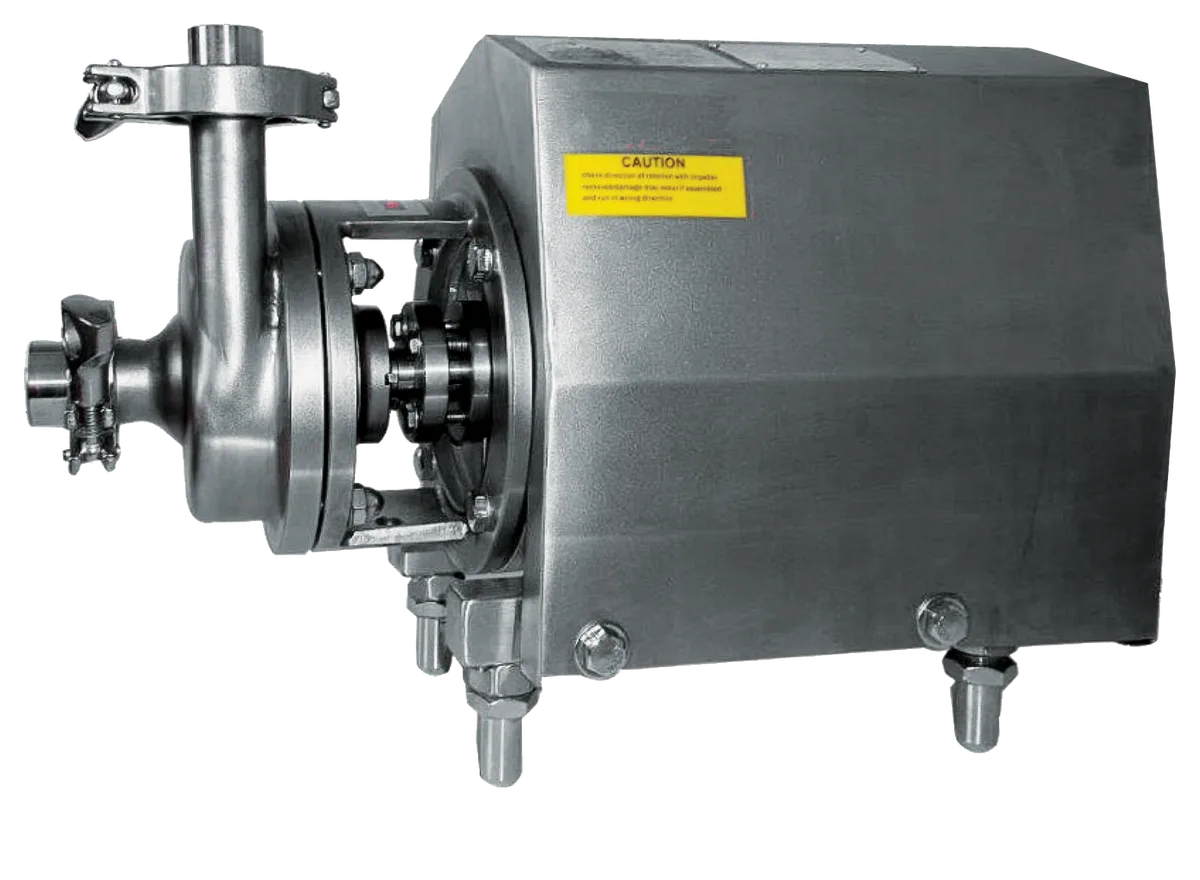

Maisto ir gėrimų gamyba. SBAW, vienintelė mūsų maisto pramonės siurblių serija, skirta pienui, išrūgoms, ledų mišiniams, sultims, vynui ir spirito gamybos misai. Leidžiama iki 50 % sausųjų medžiagų ir iki 75 °C temperatūra. Su maistu besiliečiančios dalys pagamintos iš nerūdijančio plieno. Techninėje kortelėje SBAW siurbliai skiriami ir CIP plovimo skysčiams, bet instrukcija ėsdinančių medžiagų siurbti neleidžia, todėl CIP tirpalo sudėtį, koncentraciją ir temperatūrą suderinkite su mumis. Jei gamybai reikia medžiagų dokumentų, paklauskite iš anksto. CPM, MCI ir 2CPM techninėse kortelėse minimos plovimo ir indų plovimo mašinos bei maisto skysčių tiekimas. Mūsų vertinimu, tai vandens siurbliai, todėl, jei siurbsite patį maisto produktą, parašykite mums.

Plovyklos. CVI INOX techninėje kortelėje nurodytos automobilių plovyklos, skalbyklos ir pramoninės plovimo sistemos, o MCI - aukšto slėgio plovimo įrenginiai. CVI siurbiamo skysčio pH turi būti 3-9: patikrinkite plovimo priemonės pH ir sudėtį. Mūsų vertinimu, jei plovykla vandenį naudoja pakartotinai, žiemą į jį gali patekti kelių druskos chloridų: tada parašykite mums. Siurblius plovyklų duobėms aptariame atskirai.

Baseinai. SWIM skirtas 5-50 °C chloruoto vandens filtravimui ir cirkuliacijai. Mūsų vertinimu, plastikas čia sąmoningas pasirinkimas: chloruotame vandenyje jis nekoroduoja.

Tvenkiniai. FAXIAL INOX skirtas žuvų tvenkinių cirkuliacijai ir aeracijai; žuvininkystės ūkius mini ir CPM, 2CPM bei CS dokumentai. Mūsų vertinimu, visur kalbama apie gėlą vandenį.

Kodėl sandarikliai svarbūs ne mažiau nei korpusas?

Plienas yra tik dalis atsakymo: su skysčiu liečiasi ir mechaninis sandariklis, tarpinės ir kitos guminės dalys, o panardinamo siurblio - ir kabelis. Net tinkamos markės plienas neapsaugos siurblio, jei skystis pažeis elastomerus. IBO instrukcijose įspėjama, kad alyvos ir naftos produktai pažeidžia gumines dalis, siurblys pradeda praleisti skystį, o variklis sugenda.

Mūsų siurblių techninėse kortelėse nurodomi NBR, EPDM ir VMQ elastomerai. Paprastai NBR gerai toleruoja alyvas, EPDM - karštą vandenį ir daugelį plovimo tirpalų, bet ne alyvas, o FKM atsparus alyvoms ir daugeliui cheminių medžiagų, tačiau prasčiau toleruoja karštą vandenį ir šarmus. Todėl kiekvieną su skysčiu besiliečiančią medžiagą tikrinkite pagal chemijos produkto gamintojo suderinamumo duomenis.

Kada nerūdijančio plieno siurblys netinka?

Mūsų nerūdijančio plieno siurbliai nėra skirti sūriam ir jūros vandeniui, agresyvioms cheminėms medžiagoms ir aukštesnei nei nurodyta temperatūrai. Švaraus vandens siurbliui netinka ir smėlėtas vanduo. Dažnai ribą nustato ne plienas, o silpniausia su skysčiu besiliečianti dalis: sandariklis, kabelis ar sparnuotė.

• Sūrus ir jūros vanduo. Keturių IBO INOX siurblių instrukcija sūrų vandenį draudžia net FAXIAL INOX siurbliui iš AISI 316. Tą patį numato ir kitos IBO panardinamų siurblių, SWIM bei SBAW instrukcijos. Mūsų vertinimu, sūriu laikykite ir baseino vandenį, kai baseinas dezinfekuojamas druskos elektrolize. Dėl jūros vandens, sūrymo ar sūraus technologinio skysčio parašykite mums.
• Agresyvios cheminės medžiagos. CVI INOX skirtas švariems, chemiškai neagresyviems skysčiams (pH 3-9). CPM, MCI ir 2CPM dokumentuose nurodomi neagresyvūs arba nedidelio agresyvumo skysčiai, o CS - silpnos rūgštys ir šarmai.
• Temperatūra. Ribos - lentelėje: nuo 35 °C panardinamiems IBO INOX siurbliams iki 90 °C CVI INOX siurbliams.

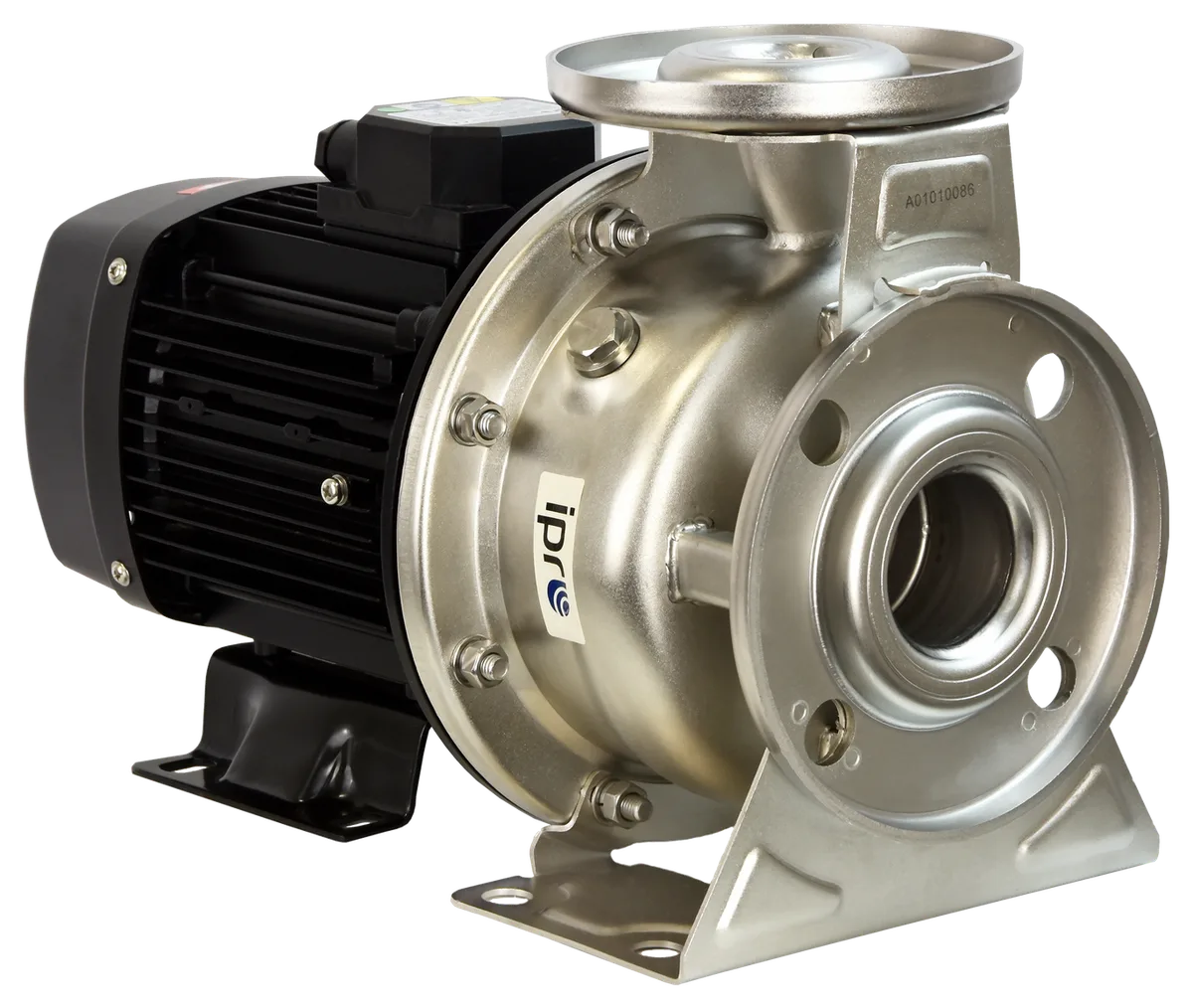

• Smėlis ir kietosios dalelės. Nerūdijantis korpusas neapsaugo švaraus vandens siurblio hidraulikos nuo smėlio sukeliamo dilimo, o standartinis CS sandariklis kietosioms dalelėms netinka. Smėlėtam vandeniui rinkitės dumblo siurblį.
• Kalkių nuosėdos. Nerūdijantis plienas nuo nuosėdų neapsaugo: IBO panardinamų siurblių instrukcijos neleidžia siurbti vandens, iš kurio ant siurbimo elementų gausiai nusėda mineralai.
