Hidroforų dalys

Iš kokių dalių susideda hidroforas ir kurias rasite šiame puslapyje?

Hidroforą sudaro paviršinis siurblys, membraninė talpa ir slėgio relė. Penkiašakis sujungia siurblio slėginį atvamzdį su vamzdynu, talpa, manometru ir rele, o antivibracinė žarna jungia siurblį su talpa. Šiame puslapyje taip pat rasite keičiamas talpos membranas ir flanšus.

IBO talpoje vanduo laikomas EPDM membranos viduje, o suslėgtas oras yra tarp membranos ir plieninio korpuso. Per flanšą talpa jungiama prie vandentiekio.

Slėgio relės ir manometrai turi savo puslapius: Slėgio relės ir Manometrai. Atskirai taip pat rasite talpas, atbulinius vožtuvus ir įsiurbimo žarnas. Siurblių vidinių dalių (kondensatorių, darbaračių, sandariklių, korpusų) šiame puslapyje nėra.

Kaip parinkti hidroforo membraną?

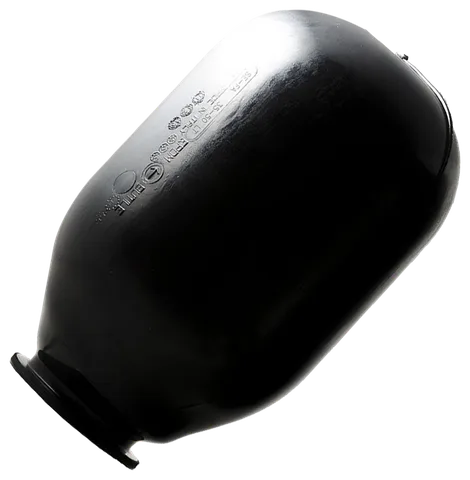

Hidroforo membrana pirmiausia parenkama pagal talpos tūrį. 150 L talpai svarbi ir jos padėtis: horizontaliai talpai skirta viena membrana, o vertikaliai arba horizontaliai statomai talpai - kita. IBO membranos pagamintos iš EPDM ir turi tinkamumo sąlyčiui su maistu atestatą.

Membrana hidroforui siūloma 24 L, 35-50 L, 80-100 L ir 150 L talpoms. Kai talpa kito gamintojo, vien tūrio nepakanka, nes dokumentai membranos angos skersmens nepateikia. Palyginkite senosios membranos formą ir angos dydį arba atsiųskite mums jos nuotrauką bei matmenis.

IPRO FIX GBH ir FIX GBV talpose butilo membrana nekeičiama, o cinkuotos talpos membranos apskritai neturi. GBH-F talpoje naudojama keičiama butilo, o ne EPDM membrana.

Kada keisti membraną, o kada visą talpą?

Jeigu siurblys pradėjo įsijungti dažniau nei anksčiau, pirmiausia patikrinkite talpos oro slėgį. Pagal hidroforų instrukciją dažnesnis įsijungimas gali reikšti per mažą oro slėgį talpoje. Membraną turi keisti kvalifikuotas specialistas, prieš tai sumažinęs sistemos ir talpos slėgį iki nulio.

Oro slėgis tikrinamas atjungus siurblį nuo elektros tinklo, atsukus čiaupą ir išleidus vandenį iš talpos. Hidroforo komplekto talpoje jis neturi būti mažesnis nei 1 bar ar didesnis nei 3 bar, nes tai gali pažeisti membraną.

Jeigu talpos korpusas įtrūkęs, surūdijęs arba deformuotas, reikia rinktis naują talpą puslapyje Hidroforų talpos. Ar tvarkingame korpuse pakanka pakeisti membraną, turi įvertinti specialistas.

Kokį penkiašakį pasirinkti hidroforui?

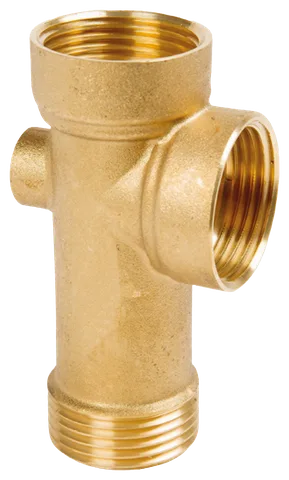

Penkiašakis montuojamas ant siurblio slėginio atvamzdžio. Viename korpuse jis turi atskiras jungtis slėginei linijai, antivibracinei žarnai į talpą, ¼" manometrui ir ¼" slėgio relei. Srieginiai žalvariniai modeliai būna 1" ir 1¼", o flanšiniai - DN40, DN50 arba DN65.

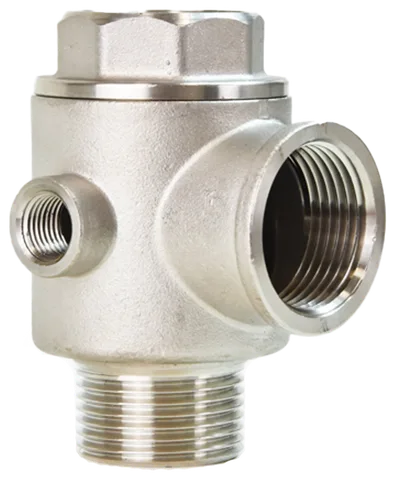

Serijos Penkiašakis modelį rinkitės pagal siurblio slėginio atvamzdžio jungtį ir montavimo schemą. Jei slėgį palaiko dažnio keitiklis, naudojama atskira 1"-2" serija Penkiašakis dažnio keitikliui. Abiem atvejais nurodykite mums didžiausią siurblio slėgį, kad galėtume įvertinti dalies tinkamumą.

Vienam siurbliui su hidroforo talpa paprastai pakanka penkiašakio. Kai du ar trys siurbliai jungiami prie vieno įsiurbimo vamzdžio ir vienos slėginės linijos, naudojamas kolektorius.

Tiesi ar su alkūne: kokią antivibracinę žarną rinktis?

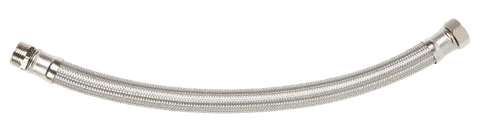

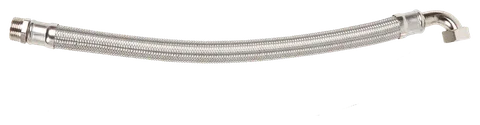

Abi žarnos yra lanksčios 1" × 1" jungtys, montuojamos slėginėje pusėje tarp siurblio ir talpos arba vamzdyno. Tiesi žarna siūloma 30-100 cm ilgio, o žarna su alkūne - 54-100 cm. Kampinis variantas patogus, kai jungtys nėra vienoje tiesėje.

Tiesi antivibracinė žarna ir Antivibracinė žarna su alkūne pagamintos iš geriamajam vandeniui tinkamo EPDM, apjuosto metaline pynute. Viename gale - žalvarinė pasukama jungtis su tarpine, kitame - antgalis su išoriniu sriegiu. Didžiausia vandens temperatūra - 90 °C.

Šių žarnų nemontuokite siurbimo pusėje. Ten žarnos vidus gali susitraukti, užblokuoti vandens srautą ir sukelti sausą eigą. Sriegius sandarinkite PTFE juosta, o jungčių neveržkite per didele jėga.

Kaip pakeisti hidroforo talpos flanšą?

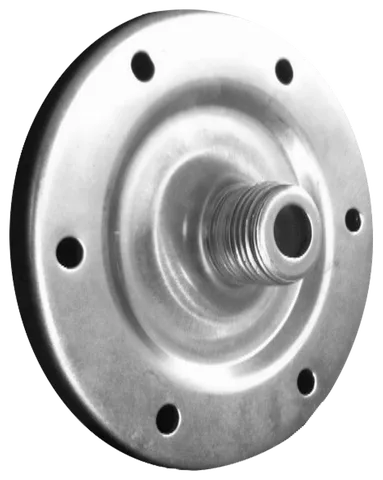

Šiame puslapyje siūlomi cinkuoto plieno flanšai su srieginiu atvamzdžiu yra talpos atsarginės dalys. Flanšas hidroforui TR parenkamas pagal talpos tūrį: 1" flanšas skirtas 24-150 L, o 1¼" flanšas - 200-500 L talpoms. Prieš išmontuojant flanšą būtina sustabdyti sistemą ir sumažinti jos bei talpos slėgį iki nulio.

Parenkant flanšą reikia palyginti senojo flanšo sriegį, tvirtinimo angų išdėstymą ir bendrą formą. Flanšą ar membraną turi keisti kvalifikuotas specialistas.

Cinkuoto flanšo nenaudokite kaip INOX talpos nerūdijančio plieno flanšo pakaitalo. IPRO FIX GBH ir FIX GBV talpose flanšas nekeičiamas.
