Linijiniai cirkuliaciniai siurbliai

Kas yra linijinis cirkuliacinis siurblys ir kur jis naudojamas?

Linijinio siurblio įsiurbimo ir slėginis atvamzdžiai yra vienoje ašyje, todėl jis montuojamas tiesiai į vamzdyną. Jis turi atskirą variklį bei mechaninį veleno sandariklį ir palaiko švaraus vandens cirkuliaciją arba didina slėgį šildymo, vėsinimo, vėdinimo, karšto vandens, katilų maitinimo ir pramoninės cirkuliacijos sistemose.

Nuo mažo šlapio rotoriaus cirkuliacinio siurblio ši konstrukcija skiriasi atskiru, ventiliatoriumi aušinamu varikliu ir mechaniniu sandarikliu. Ji pasirenkama, kai sistemai reikia didesnio srauto ar pakėlimo aukščio, o IPTL tinka ir sistemoms iki 16 bar. Didžiausias IPTL našumas siekia 130 m³/h, o didžiausias IPML pakėlimo aukštis - 55 m. Tai skirtingų modelių didžiausios reikšmės, o ne vienas darbo taškas.

Kaip parinkti linijinį cirkuliacinį siurblį?

Pirmiausia nustatomas reikalingas darbo taškas: srautas m³/h ir pakėlimo aukštis metrais. Tada tikrinamas didžiausias sistemos slėgis, skysčio ir patalpos temperatūra, elektros tinklas 1~230 V arba 3~400 V bei jungties dydis. Darbo tašką reikia vertinti pagal modelio H-Q kreivę.

• IPTL siurbliai skirti sistemoms iki 16 bar, kompaktiški IPML - iki 10 bar, didieji IPML - iki 6 bar, o IGDL - iki 4 bar.
• IPTL jungtys yra DN32-DN100 flanšai. IPML modeliai turi sriegines ½", 1", 1¼", 1½" jungtis arba DN40-DN80 flanšus, o IGDL - DN40 arba DN50 flanšus.
• IPTL siurbliai maitinami tik iš 3~400 V tinklo. IPML ir IGDL asortimente yra 1~230 V versijų.
• Siurbiamas vanduo turi būti švarus, be pluoštų, abrazyvinių ir kietųjų dalelių; IPML 50-1100 ir IPML 50-2200 tinka ir vandeniui, kuriame yra iki 0.27 kg/m³ neabrazyvinių kietųjų dalelių. Karštam vandeniui svarbus mažas kalkes sudarančių mineralų kiekis.

IPTL serijos puslapyje pateiktos modelių H-Q kreivės padeda patikrinti, ar pasirinktas siurblys dirbs arti reikiamo darbo taško. Modelių lentelėse nurodyti didžiausias našumas ir didžiausias pakėlimo aukštis atitinka skirtingus kreivės galus, todėl jų negalima laikyti vienu darbo tašku.

Kuo skiriasi IPTL, IPML ir IGDL?

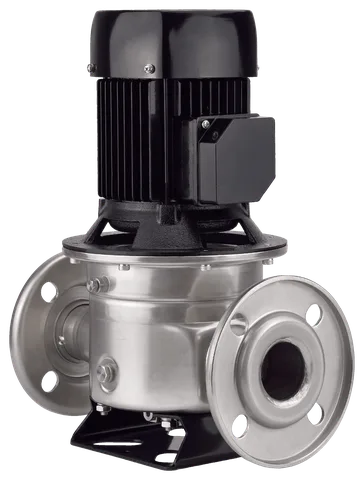

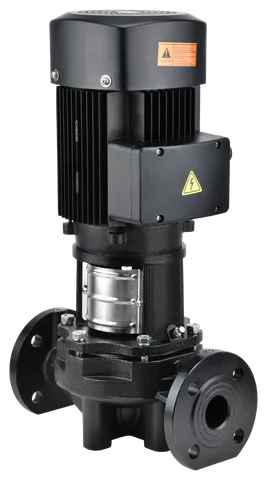

IPTL yra ketaus siurblių serija, skirta sistemoms iki 16 bar, o atskirų modelių našumas siekia 130 m³/h. Šie siurbliai maitinami tik iš 3~400 V tinklo. IPML serijoje siūlomi didieji ir kompaktiški modeliai, tarp jų ir 1~230 V modeliai. IGDL siurblių korpusas ir darbaratis pagaminti iš nerūdijančio plieno AISI 304, o darbinis sistemos slėgis ribojamas iki 4 bar.

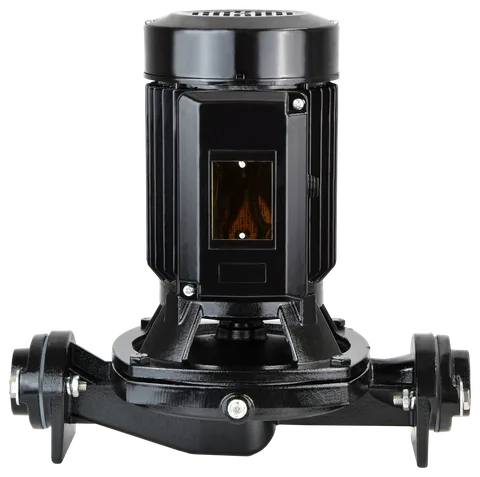

IPTL tinka didesnio slėgio ir našumo sistemoms. IPML serija apima kompaktiškus bei didžiuosius ketaus modelius: didžiųjų pavadinime nurodyta galia vatais, pavyzdžiui, IPML 50-1100. IGDL verta rinktis, kai reikia AISI 304 korpuso ir darbaračio. Lentelėje nurodytos ribos - pagal gamintojo duomenis, o skysčio temperatūros ribą papildomai mažina aukšta patalpos temperatūra.

Kokio slėgio reikia siurblio įvade ir kodėl svarbi patalpos temperatūra?

Kai skysčio temperatūra nesiekia 75 °C, siurblio įvade reikia bent 0.4 bar slėgio. Esant 90 °C temperatūrai, reikia bent 0.7 bar slėgio, o temperatūrai kylant, reikalingas slėgis didėja. Skystis visada turi būti šiltesnis už patalpos orą, kitaip variklyje gali susidaryti kondensatas.

Kai patalpos temperatūra neviršija 30 °C, instrukcijose nurodyta bendra skysčio temperatūros riba yra 100 °C, tačiau taip pat galioja žemesnė konkrečios serijos riba. Kai patalpoje yra 35 °C, skysčio temperatūra gali siekti iki 90 °C, o esant 40 °C - iki 70 °C. Mūsų vertinimu, vėsinimo sistemose būtina patikrinti, ar skystis išliks šiltesnis už patalpos orą. Per mažas slėgis įvade gali padidinti siurblio keliamą triukšmą.

Kaip montuoti ir prižiūrėti linijinį siurblį?

Prieš montuojant siurblį reikia išplauti vamzdyną. Siurblys niekada nemontuojamas varikliu žemyn, o ant korpuso esanti rodyklė turi sutapti su srauto kryptimi. Abiejose siurblio pusėse įrengiami uždaromieji vožtuvai ir kompensatoriai, o pastarieji saugo korpusą nuo vamzdyno apkrovų. Virš siurblio montuojamas nuorinimo vožtuvas.

Įsiurbimo vamzdyne neturi likti vietų, kuriose kaupiasi oras. Pats siurblys nėra skirtas visai sistemai nuorinti. Jo negalima paleisti be skysčio. Jei nešildomoje patalpoje temperatūra gali nukristi žemiau 0 °C, sustabdžius sistemą, iš jos reikia išleisti vandenį. IPTL instrukcijoje po 2000 darbo valandų numatyta techninė apžiūra.

Kada linijinis cirkuliacinis siurblys netinka?

Šie siurbliai netinka nešvariam vandeniui, vandeniui su smėliu ar pluoštais, ėsdinantiems, degiems ar sprogiems skysčiams, jūros vandeniui, maisto produktams, alyvai ir naftos produktams. Didieji IPML modeliai netinka glikoliui. Nedidelei namo šildymo sistemai, trumpai karšto vandens linijai ar vandeniui siurbti iš žemiau esančio šaltinio reikia kitos konstrukcijos siurblio.

Nešvariam vandeniui rinkitės drenažinius siurblius. Nedidelei namo šildymo sistemai tinkamesni cirkuliaciniai siurbliai, o trumpai buitinei karšto vandens linijai - karšto vandens cirkuliaciniai siurbliai.

Jei sistemos slėgis viršija 16 bar, rinkitės 25 bar slėgiui pritaikytus vertikalius daugiapakopius siurblius. Linijiniams siurbliams įvade reikia slėgio, todėl vandeniui iš šulinio ar žemiau siurblio esančios talpyklos siurbti rinkitės, pavyzdžiui, hidroforų siurblius.
