Vandens siurblys šuliniui: hidroforas, panardinamas siurblys su plūde ar giluminis?

Kuo šulinys skiriasi nuo gręžinio, kai renkatės siurblį?

Šulinys iš betoninių žiedų yra platus ir negilus, jį maitina gruntinis vanduo, o sausuoju laikotarpiu ir vasarą vandens lygis paprastai nukrenta. Gręžinys siauras, gilesnis, su apsauginiu vamzdžiu, o jo vandens lygis stabilesnis. Nuo šio skirtumo priklauso siurblio aušinimas, apsauga nuo sausos eigos ir tai, ar siurblys trauks smėlį.

Ką išmatuoti šulinyje prieš renkantis siurblį?

Pirmiausia išmatuokite šulinio gylį ir du vandens lygius. Statinis vandens lygis matuojamas, kai vandens kurį laiką nesiurbiate, o dinaminis - kai siurblys dirba visu našumu. Nuo dinaminio lygio skaičiuojamas siurbimo aukštis ir parenkamas siurblio nuleidimo gylis. Taip pat svarbus šulinio debitas, t. y. kiek vandens šulinys atiduoda per valandą.

Užsirašykite:

• žemiausią vandens lygį sausą vasarą;
• ar vandenyje yra smėlio, dumblo ar drumzlių;
• atstumą ir aukščio skirtumą iki namo bei pageidaujamą slėgį čiaupuose.

Per našus siurblys išsiurbia vandenį greičiau, nei šulinys prisipildo, ir ima dirbti sausa eiga.

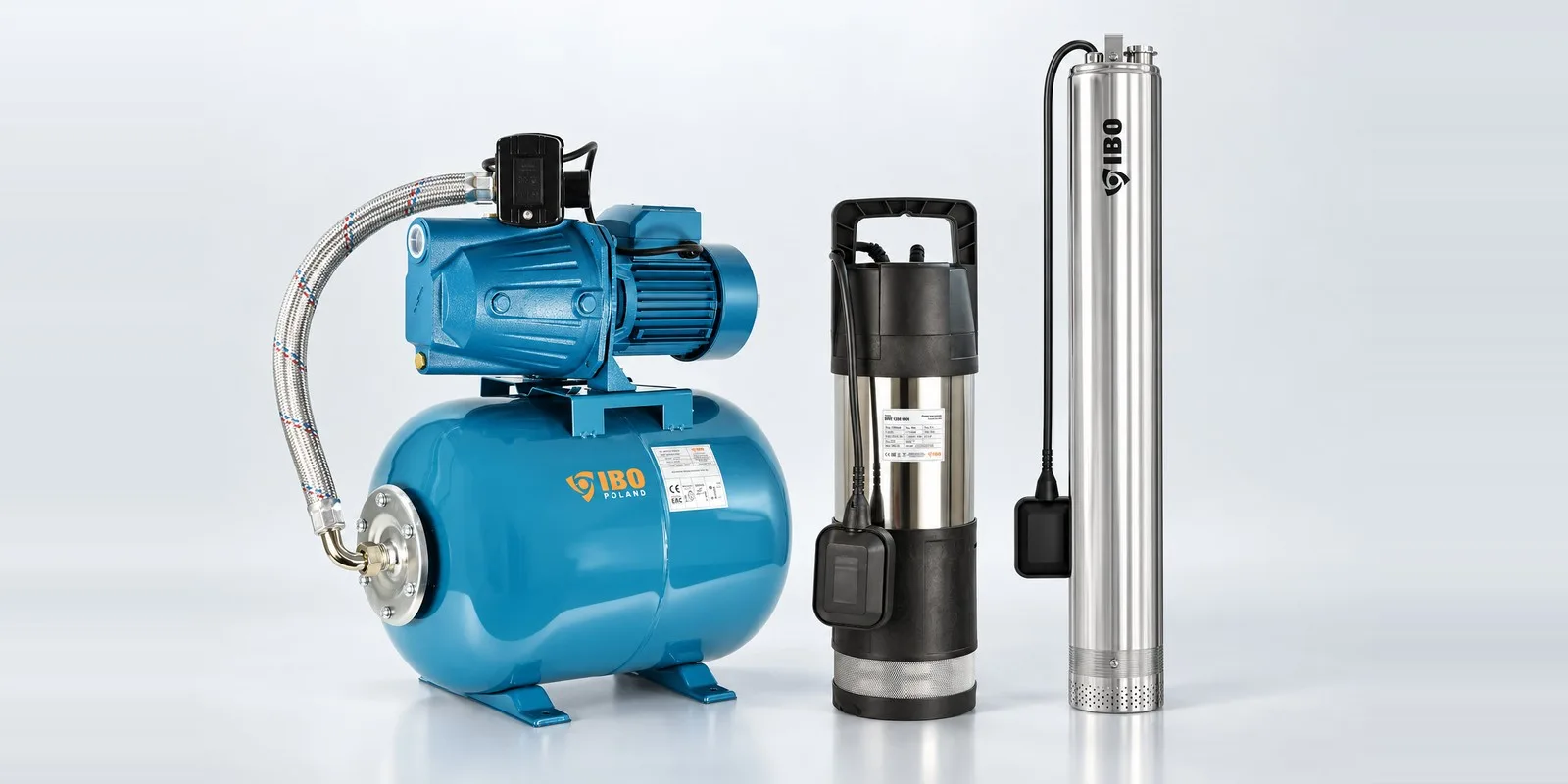

Hidroforas, panardinamas siurblys su plūde ar giluminis: kuo jie skiriasi?

Hidroforą prie šulinio lengva prižiūrėti, bet jo siurbimo geba - tik 8 m vandens stulpo. Siurblys vandenyje šios ribos neturi, nes vandenį stumia. Panardinamas siurblys su plūde pats išsijungia nukritus lygiui, o daugiapakopis giluminio tipo siurblys, pavyzdžiui, OLA, sukuria didesnį slėgį; klasikiniam reikia aušinimo apvalkalo.

Siurblius žiediniams šuliniams rasite puslapyje Siurbliai šuliniams.

Kada tinka hidroforas prie šulinio ir kaip jį prijungti?

Hidroforas - tai paviršinis siurblys su talpa ir slėgio rele (jų veikimą aptariame atskirai). Prie šulinio jis tinka, kai aukščio skirtumas nuo žemiausio vandens lygio iki siurblio kartu su nuostoliais siurbimo vamzdyje neviršija 8 m vandens stulpo, o siurblys gali stovėti sausoje, vėdinamoje patalpoje, kur temperatūra nenukrenta žemiau 0 °C.

Prieš prijungdami hidroforą prie šulinio, apskaičiuokite vandens stulpą: aukščio skirtumą iki vandens ir nuostolius visame siurbimo vamzdyje, kurių 1" vamzdžiui gamintojas skaičiuoja 0.15 m kiekvienam metrui. Instrukcijos pavyzdys: vanduo 5 m gylyje, hidroforas už 10 m, vamzdžio 15 m: 5 + 15 × 0.15 = 7.25 m.

Jei sausą vasarą vanduo nukrenta iki 6 m gylio, o hidroforas stovi už 15 m (vamzdžio 21 m), apskaičiuota pagal gamintojo instrukcijos taisyklę: 6 + 21 × 0.15 = 9.15 m. Tada reikia siurblio vandenyje arba hidroforo arčiau šulinio. Kuo didesnis srautas, tuo didesni nuostoliai, o viršijus 8 m siurblys dirba be srauto ir gali sugesti. Todėl palikite atsargą ir naudokite 1¼" siurbimo vamzdį; plonesnis nei 1" draudžiamas.

Jungiant hidroforą prie šulinio:

• siurbimo vamzdis baigiamas siurbimo krepšiu su atbuliniu vožtuvu;
• krepšys - bent 30 cm virš dugno ir bent 30 cm žemiau žemiausio vandens lygio;
• vamzdis visą kelią leidžiasi link vandens, be pakilimų, kuriuose kauptųsi oras;
• siurbimo pusėje - tik sandarios jungtys, be vibracijas slopinančių žarnų, nes jos gali susitraukti;
• prieš paleidžiant siurblys ir siurbimo vamzdis užpildomi vandeniu.

IBO JET 100A - savisiurbis 1.1 kW siurblys, pagal gamintojo duomenis tiekiantis iki 60 l/min (3.6 m³/h). Kai 8 m neužtenka, DP su į šulinį nuleidžiamu ežektoriumi siurbia iki 23 m gylio, bet tiekia daugiausia 30-35 l/min. Ta pati 8 m taisyklė galioja ir IPRO JET siurbliams; IPRO - profesionali linija verslui ir pramonei.

Šie siurbliai apsaugos nuo sausos eigos neturi, todėl reikia atskiro įtaiso, pavyzdžiui, IBO apsaugos nuo sausos eigos SK-13, kuri išjungia siurblį nukritus slėgiui.

Kada pakanka panardinamo siurblio su plūde?

Panardinamas siurblys su plūdiniu jungikliu tinka šuliniui, kurio vandens lygis per metus svyruoja. Lygiui nukritus, plūdė išjungia siurblį, o šuliniui vėl prisipildžius leidžia jam įsijungti. Siurblys kabo vandenyje ant lyno, dirba tyliai, o remontui jį reikia ištraukti. Plūdė turi judėti laisvai ir nekliūti už žiedų.

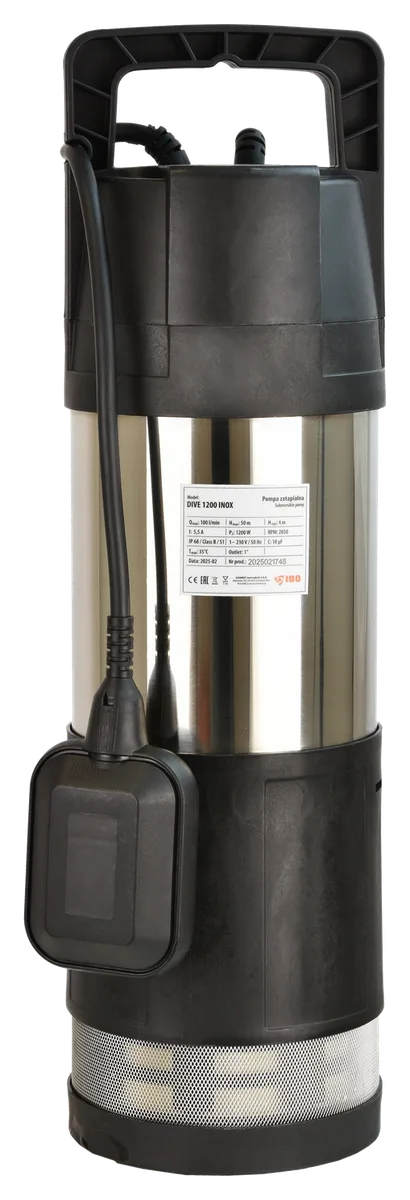

Plūdinį jungiklį turi Dive INOX 1200 ir 1300, IBOPROM INOX versijos ir MULTI DIVE 6-45. Dive INOX ir IBOPROM gamintojas skiria laistymui ir namo vandentiekiui iš betoninių žiedų šulinių. Pagal gamintojo duomenis šių siurblių didžiausias pakėlimo aukštis - 37-50 m: mūsų vertinimu, to pakanka namui netoli šulinio, o toliau ar aukščiau vandenį verta tiekti OLA siurbliu.

Plūdė saugo nuo sausos eigos, bet į čiaupus nereaguoja: Dive INOX ir IBOPROM INOX slėgio relės neturi, o kai čiaupai uždaryti, gamintojas leidžia jiems dirbti ne ilgiau kaip 10 minučių. Todėl tokiam siurbliui namo vandentiekyje reikia slėgio relės su hidroforo talpa arba elektroninio siurblio valdiklio.

Dive AUTO ir IBOPROM AUTO valdomi pagal slėgį ir plūdės neturi: atidarius čiaupą įsijungia, uždarius - sustoja. Po sausos eigos jie patys nebepasileidžia: reikia išjungti ir vėl įjungti maitinimą. Todėl šuliniui, kuriame vanduo dažnai nusenka, mūsų vertinimu, patogesnis plūdinis siurblys.

Plūdiniam siurbliui slėginėje pusėje reikia atbulinio vožtuvo, kitaip po kiekvieno sustojimo vanduo nuteka atgal ir siurblys dažnai įsijungia.

Kada reikia giluminio siurblio ir kodėl šulinyje būtinas aušinimo apvalkalas?

Giluminio tipo siurblys šulinyje tinka, kai reikia didesnio slėgio (OLA) ar vandenyje pasitaiko smėlio (NEPTUN). Klasikinio giluminio siurblio variklį aušina pro jį tekantis vanduo, o plačiame žiediniame šulinyje tokio srauto nėra, todėl reikia aušinimo apvalkalo. Paprasčiau rinktis NEPTUN ar OLA, sukurtus žiediniams šuliniams: pagal gamintojo duomenis, jų variklis turi savo apvalkalą.

Gamintojo lentelėje siurbliui, kurio skersmuo iki 98 mm, gręžinys esant 2 m³/h srautui turi būti ne platesnis kaip 102 mm, o esant 40 m³/h - ne platesnis kaip 410 mm. Platesniame šulinyje variklis gali perkaisti, o žiedinis šulinys daug kartų platesnis.

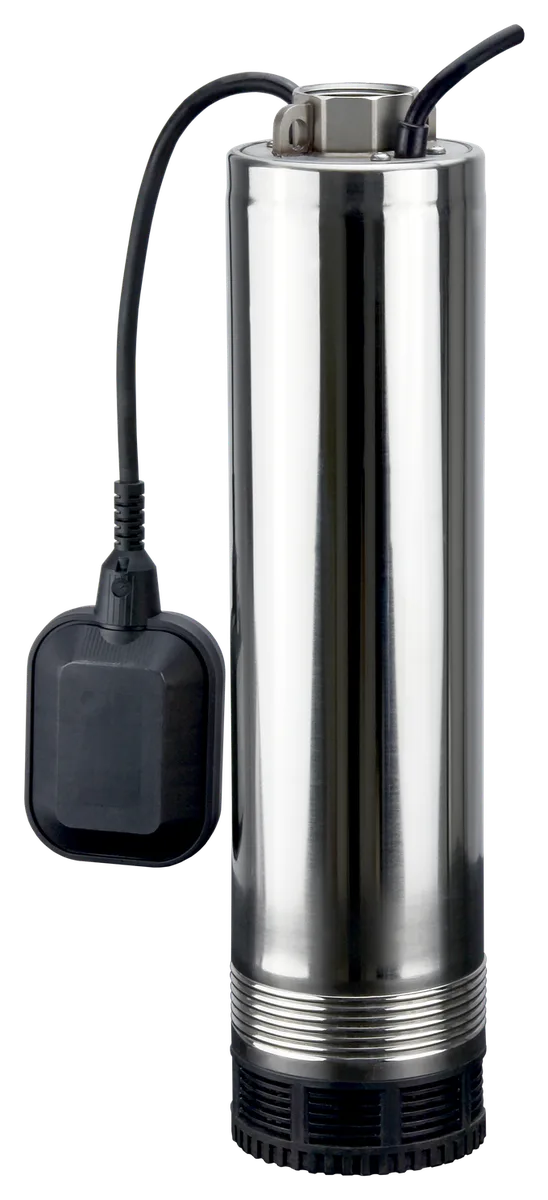

NEPTUN, 4" OLA ir 5" OLA - daugiapakopiai siurbliai su įmontuotu aušinimo apvalkalu betoninių žiedų šuliniams. Plūdę turi NEPTUN, 4" OLA INOX 60/60 ir 5" OLA 80/150; 4" OLA 60/60 jos neturi, o OLA AUTO valdo srauto jutiklis. IPRO linijoje žiediniams šuliniams skirtas daugiapakopis 5" SUB-R INOX su plūde.

IPRO 4" SPINOX 3 - klasikinis giluminis siurblys: žiediniame šulinyje jam reikia aušinimo apvalkalo, o žemiausias dinaminis lygis turi likti bent 2 m virš jo slėginio atvamzdžio. Kaip parinkti giluminį siurblį gręžiniui, aptariame atskirai.

Kaip parinkti šulinio siurblio pakėlimo aukštį ir srautą?

Didžiausias pakėlimo aukštis siurblio lentelėje rodo slėgį, kai srautas lygus nuliui. Realiomis sąlygomis vandens kiekį mažina pakėlimo aukštis, ilgas ir siauras vamzdis, alkūnės, vožtuvai bei kitos jungtys. Todėl, rinkdamiesi vandens siurblį šuliniui, lyginkite ne didžiausius skaičius, o gamintojo kreives Jūsų sistemos darbo taške: jas rasite techninėse kortelėse.

Reikalingą pakėlimo aukštį sudaro:

• aukščio skirtumas nuo dinaminio vandens lygio iki aukščiausio čiaupo;
• slėgis, kurio reikia čiaupe;
• vamzdyno nuostoliai.

Orientaciškai 1 bar atitinka apie 10 m vandens stulpo, tad vien 3 bar čiaupe - apie 30 m. Abu NEPTUN modeliai turi 0.5 kW variklį, bet orientaciškai, pagal gamintojo kreivę, esant 30 m pakėlimo aukščiui NEPTUN 50/60 tiekia apie 40 l/min, o NEPTUN 40/110 - apie 60 l/min. Didesnis didžiausias pakėlimo aukštis nereiškia daugiau vandens.

Gamintojo duomenimis, hidroforas gali įsijungti ne daugiau kaip 16 kartų per valandą, NEPTUN ir OLA - 20 kartų. Jei siurblys dažnai įsijungia uždarius čiaupus, ieškokite nesandaraus ar trūkstamo atbulinio vožtuvo, nuotėkio arba netinkamo oro slėgio hidroforo talpoje.

Smėlis, dumblas, šaltis: kada kuris sprendimas netinka?

Smėlis greičiau nudėvi siurblį, o dumble giluminio tipo siurblys perkaista. Hidroforas tinka tik ten, kur temperatūra nenukrenta žemiau 0 °C. Mūsų vertinimu, siurblys vandenyje nuo šalčio apsaugotas, bet gali užšalti vamzdis iki namo ir šulinio viršus, todėl vamzdį klokite pakankamai giliai arba apšiltinkite. Daugumos čia aptariamų siurblių vandens temperatūros riba, pagal gamintojo duomenis, - 35 °C.

Svarbiausios ribos:

• siurbimo krepšys ir panardinamas siurblys - bent 30 cm virš dugno (IBOPROM instrukcijoje smėlėtam dugnui - bent 50 cm), OLA ir klasikiniai giluminiai siurbliai - bent 50 cm;
• Dive INOX ir IBOPROM netinka vandeniui su smėliu, NEPTUN - iki 0.25 kg/m³ smėlio; didesnio kiekio gamintojas nenurodo nė vienai čia aptariamai serijai;
• jei nenaudojamas hidroforas stovi ten, kur gali užšalti, išleiskite iš jo vandenį.

Siurblį jungia kvalifikuotas elektrikas per ne didesnės kaip 30 mA nuotėkio srovės relę; hidroforų instrukcijos draudžia juos naudoti, kai įtampa žemesnė nei 210 V.
