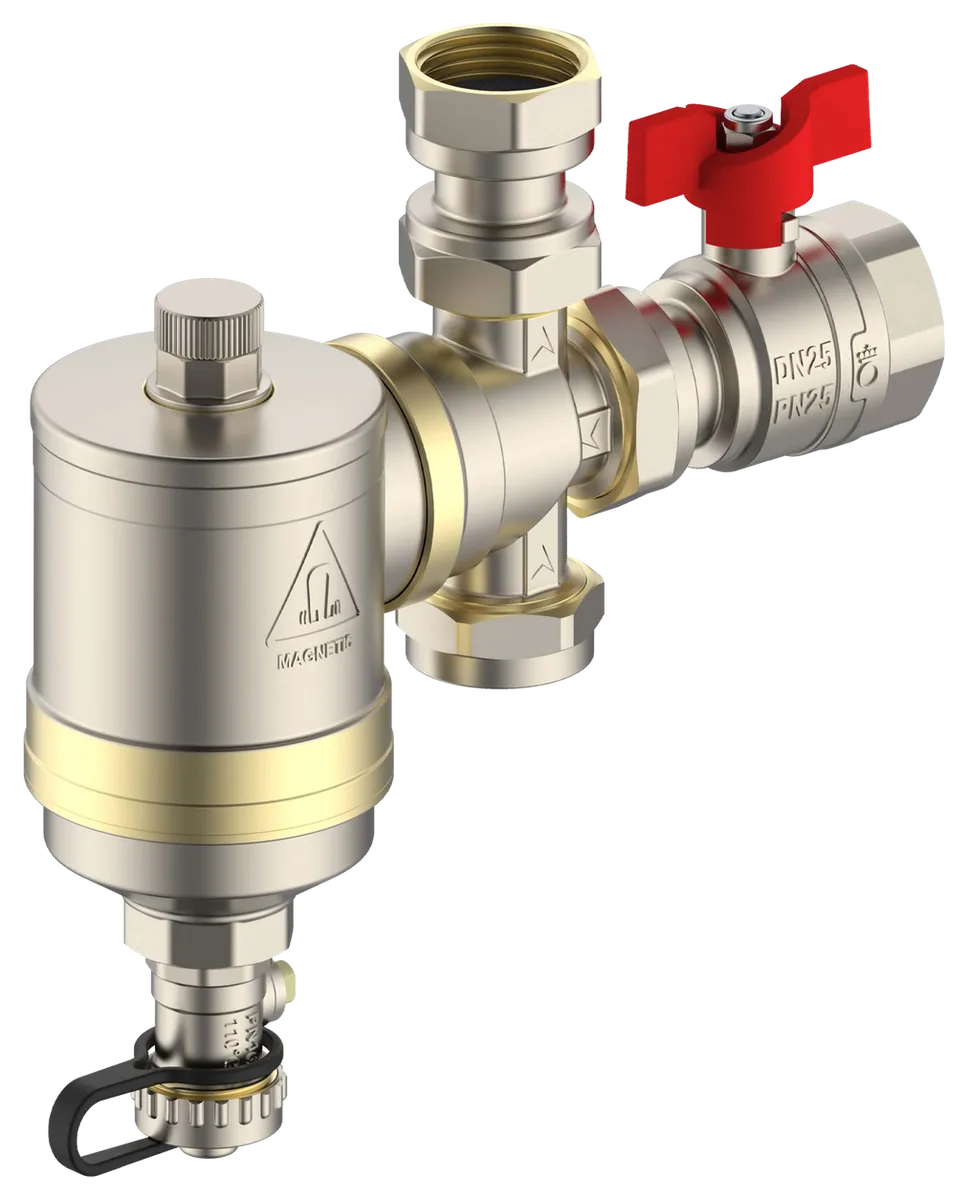

IBF-09 - magnetinis purvo atskirtuvas 1" vamzdžiui, dirbantis iki 10 bar ir praleidžiantis iki 90 l/min. Tos pačios 1" jungties IBF-07 ir IBF-08 MAX skirti tik iki 3 bar. Iki 10 bar dirba ir žalvarinis IBF-10 1", tačiau, kitaip nei jis, IBF-09 turi 1" rutulinį vožtuvą ir pasukamą jungiamąjį korpusą (360°).
Iš viršaus įstatomas 9000 Gauss magnetas, aplink jį - nerūdijančio plieno tinklelis, o apačioje yra išleidimo vožtuvas nešvarumams išleisti.
Kur naudojama
- Horizontalus ar vertikalus 1" vamzdis
- Šildymo sistema iki 10 bar
- Saulės kolektorių ir vėsinimo sistemos
Į ką atkreipti dėmesį
Filtro indas turi stovėti vertikaliai. Slėgis turi būti ne didesnis kaip 10 bar, srautas - ne didesnis kaip 90 l/min, o skystis - ne karštesnis kaip 90 °C. Didesniam srautui ar karštesniam skysčiui rinkitės IBF-10 1" - iki 130 l/min ir 110 °C, tačiau uždaromuosius vožtuvus jam reikia sumontuoti atskirai.
Nuotraukos
Techniniai duomenys
- Didžiausias našumas
- 5.4 m³/h (90 l/min)
- Darbinis slėgis
- 10 bar
- Prijungimas
- 1"
- Didžiausia skysčio temperatūra
- 90 °C
- Didžiausia glikolio koncentracija
- 50 %
- Matmenys
- 185 / 194 mm
- Svoris
- 1.51 kg
- Kodas
- KAT00959
- EAN
- 5903887249102
