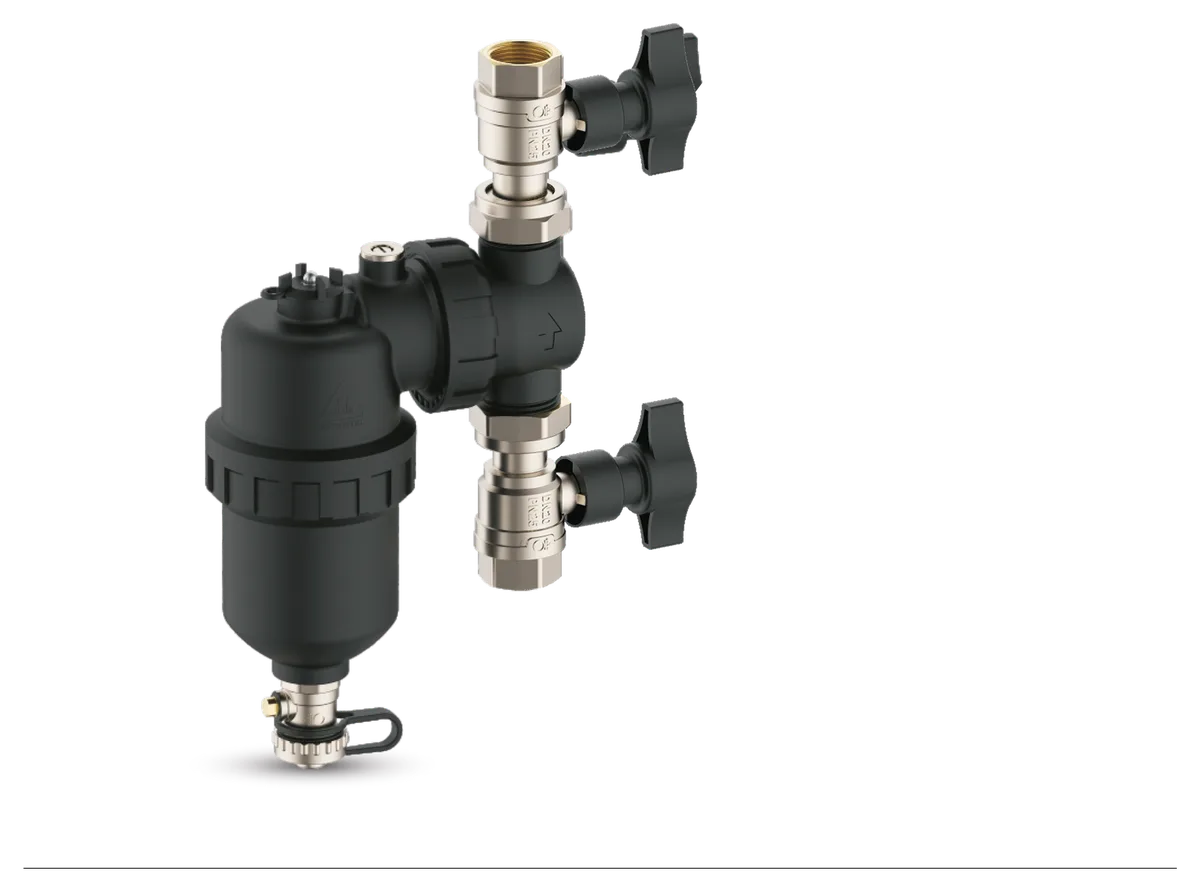

IBF-12 1" - magnetinis purvo atskirtuvas 1" vamzdžiui su plastikiniu korpusu ir dviem uždaromaisiais vožtuvais, kurie tiekiami komplekte. Jis dirba iki 8 bar ir praleidžia iki 90 l/min, 10 l/min daugiau nei tokių pat matmenų IBF-12 ¾". Tos pačios 1" jungties IBF-07 ir IBF-08 MAX dirba tik iki 3 bar ir 70 l/min.
Viduje - magnetinis įdėklas, apsuptas nerūdijančio plieno tinklelio, apačioje - išleidimo kamštis. Jungiamąjį korpusą galima pasukti 360°, todėl filtras tinka horizontaliam ir vertikaliam vamzdžiui.
Kur naudojama
- Katilo ar šilumos siurblio grįžtamasis vamzdis
- Horizontalus ar vertikalus 1" vamzdis
- Saulės kolektorių ir vėsinimo sistemos
Į ką atkreipti dėmesį
Filtro indas turi stovėti vertikaliai, slėgis turi būti ne didesnis kaip 8 bar, o srautas - ne didesnis kaip 90 l/min. Didesniam slėgiui rinkitės tos pačios jungties IBF-09 - iki 10 bar ir 90 l/min, o didesniam srautui - žalvarinį IBF-10 1" - iki 130 l/min, tačiau uždaromuosius vožtuvus jam reikia sumontuoti atskirai.
Nuotraukos
Techniniai duomenys
- Didžiausias našumas
- 5.4 m³/h (90 l/min)
- Darbinis slėgis
- 8 bar
- Prijungimas
- 1"
- Didžiausia skysčio temperatūra
- 90 °C
- Didžiausia glikolio koncentracija
- 50 %
- Matmenys
- 288 / 203 mm
- Svoris
- 1.4 kg
- Kodas
- KAT01138
- EAN
- 5903887253703
