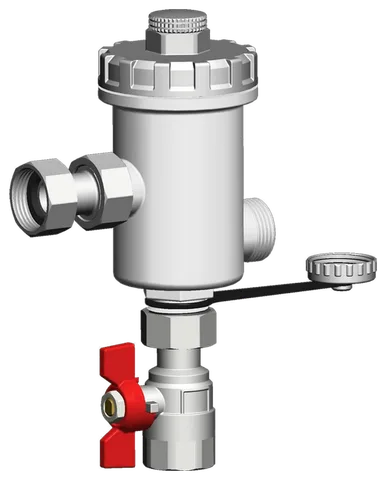

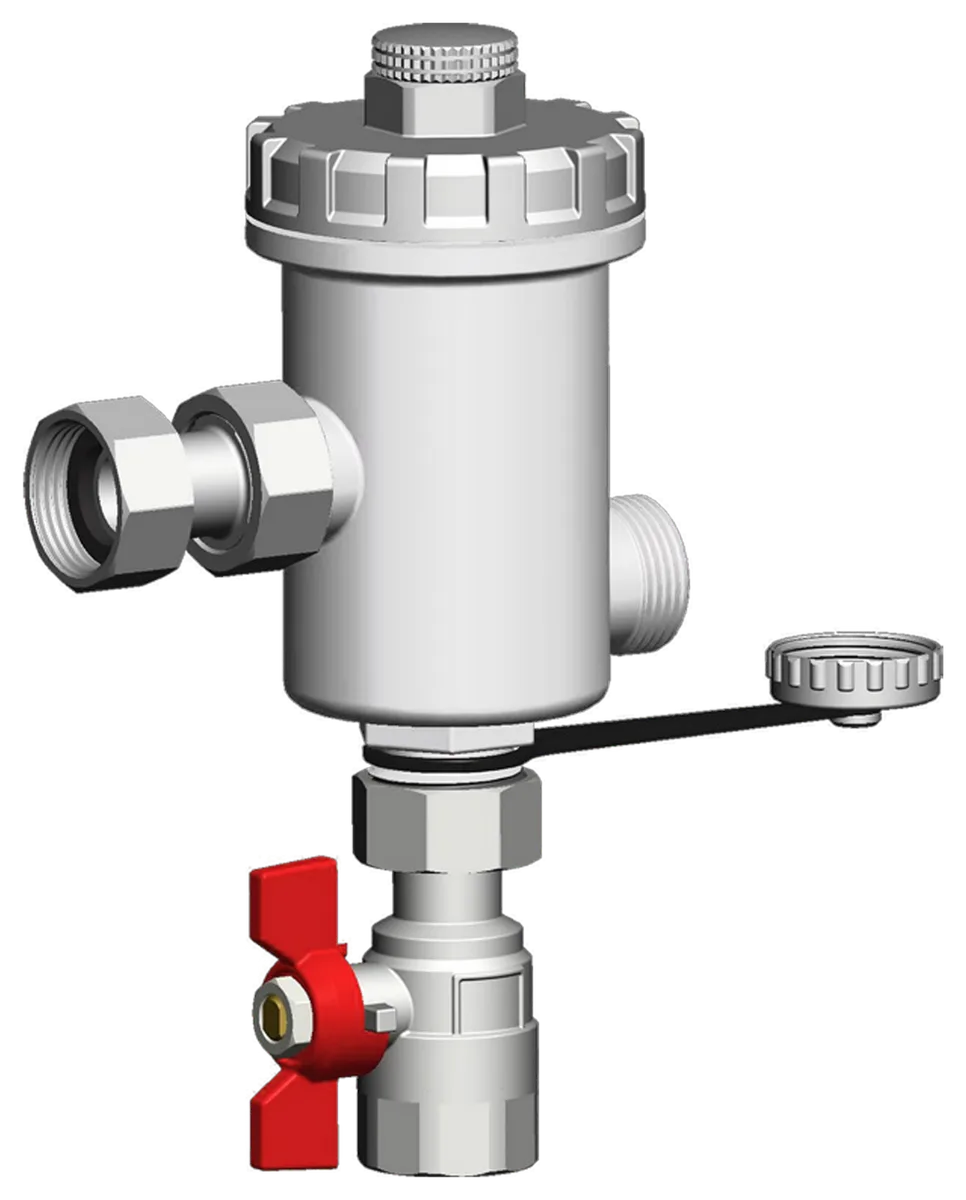

I-001 - nedidelis (114 × 190 mm) magnetinis filtras ¾" vamzdžiui šildymo sistemai, kurioje srautas ne didesnis kaip 30 l/min. Gamintojo duomenys tokie pat kaip I-002, skiriasi korpuso spalva: I-001 korpusas šviesus, I-002 - tamsus. Nuo I-003 abu skiriasi mažesniu srautu ir korpuso padėtimi.
Filtras montuojamas ant horizontalaus ar vertikalaus vamzdžio, o jo korpusą galima statyti vertikaliai arba, kai vietos mažai, paguldyti horizontaliai; I-003 korpusas turi stovėti tik vertikaliai. Į sistemos pusę montuojamas ¾" uždaromasis vožtuvas, į katilo pusę - jungtis su ¾" veržle. Nešvarumai išleidžiami per apatinį išleidimo kamštį.
Kur naudojama
- Šildymo sistemos grįžtamasis vamzdis
- Saulės kolektorių sistemos
- Vėsinimo sistemos
Į ką atkreipti dėmesį
Srautas turi būti ne didesnis kaip 30 l/min, o slėgis - ne didesnis kaip 8 bar. Didesniam srautui, iki 100 l/min, rinkitės I-003 ¾" arba I-003 1".
Nuotraukos
Techniniai duomenys
- Didžiausias našumas
- 1.8 m³/h (30 l/min)
- Darbinis slėgis
- 8 bar
- Prijungimas
- ¾"
- Didžiausia skysčio temperatūra
- 90 °C
- Didžiausia glikolio koncentracija
- 50 %
- Matmenys
- 190 / 114 mm
- Svoris
- 0.75 kg
- Kodas
- 003333
- EAN
- 5903137514844
