I-004 - magnetinis filtras 1¼" vamzdžiui šildymo sistemai, kuriai reikia didesnio srauto, pavyzdžiui, su šilumos siurbliu. Jis praleidžia iki 260 l/min (I-003 - iki 100 l/min), o darbinis slėgis - iki 10 bar (I-001, I-002 ir I-003 - iki 8 bar). 1¼" jungtis turi ir I-005, tačiau jo įvadas ir išvadas yra viename korpuso šone.

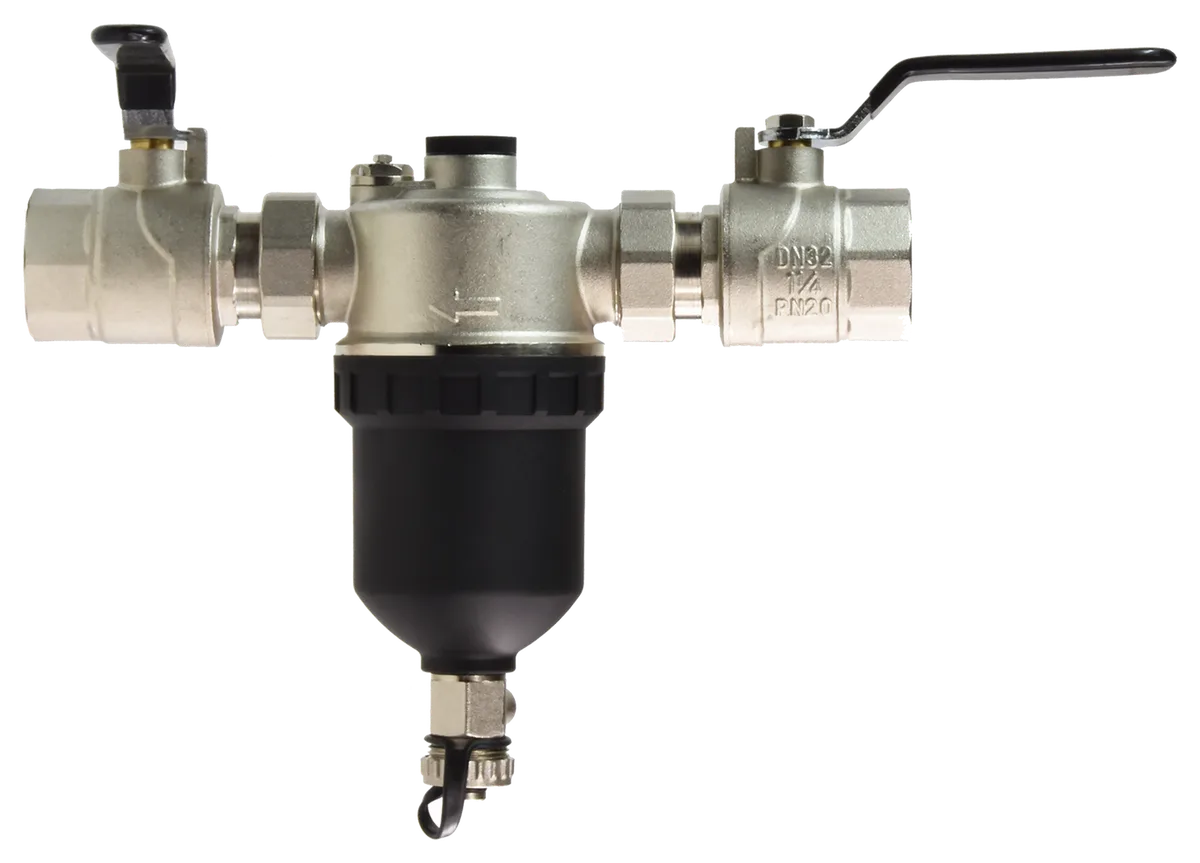

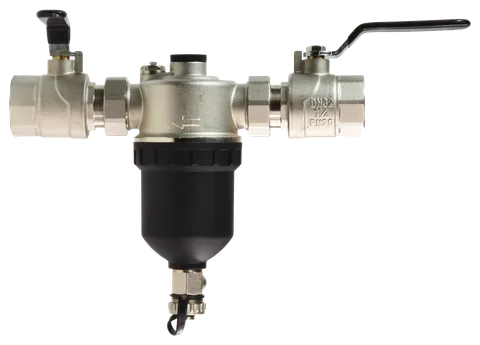

Įvadas ir išvadas yra vienoje ašyje virš korpuso, o korpusas turi stovėti vertikaliai, todėl filtras tinka horizontaliam vamzdžiui. Abiejose pusėse yra uždaromieji vožtuvai, viršuje - nuorinimo vožtuvas, apačioje - išleidimo vožtuvas.
Kur naudojama
- Šildymo sistema su šilumos siurbliu
- Šildymo sistemos grįžtamasis vamzdis
- Saulės kolektorių ir vėsinimo sistemos
Į ką atkreipti dėmesį
Srautas turi būti ne didesnis kaip 260 l/min, o slėgis - ne didesnis kaip 10 bar. Vertikaliam vamzdžiui rinkitės I-005 1¼", tačiau jo darbinis slėgis - iki 6 bar, o srautas pagal gamintojo duomenis - iki 190 l/min. Didesniam nei 10 bar slėgiui tinka žalvarinis YBF MAX - iki 16 bar, nors jo 1¼" modelis praleidžia iki 200 l/min.

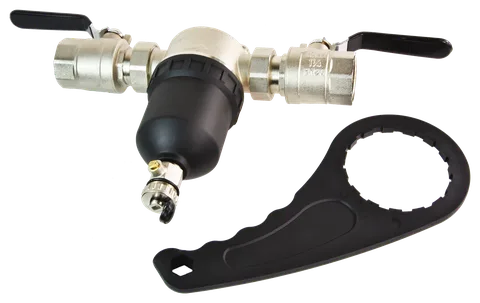

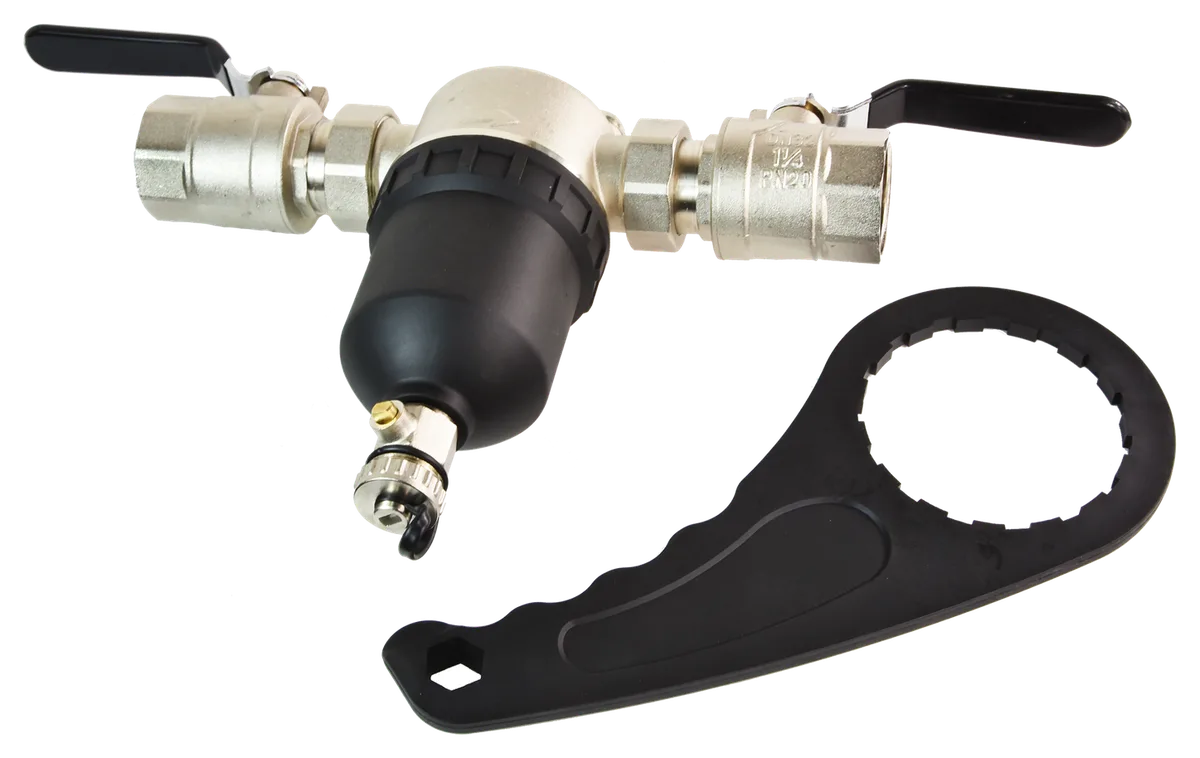

Nuotraukos
Techniniai duomenys
- Didžiausias našumas
- 15.6 m³/h (260 l/min)
- Darbinis slėgis
- 10 bar
- Prijungimas
- 1¼"
- Didžiausia skysčio temperatūra
- 100 °C
- Didžiausia glikolio koncentracija
- 50 %
- Matmenys
- 284 / 220.6 mm
- Svoris
- 2.31 kg
- Kodas
- 003542
- EAN
- 5903887247153
