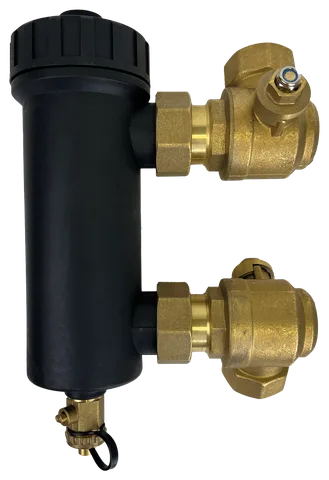

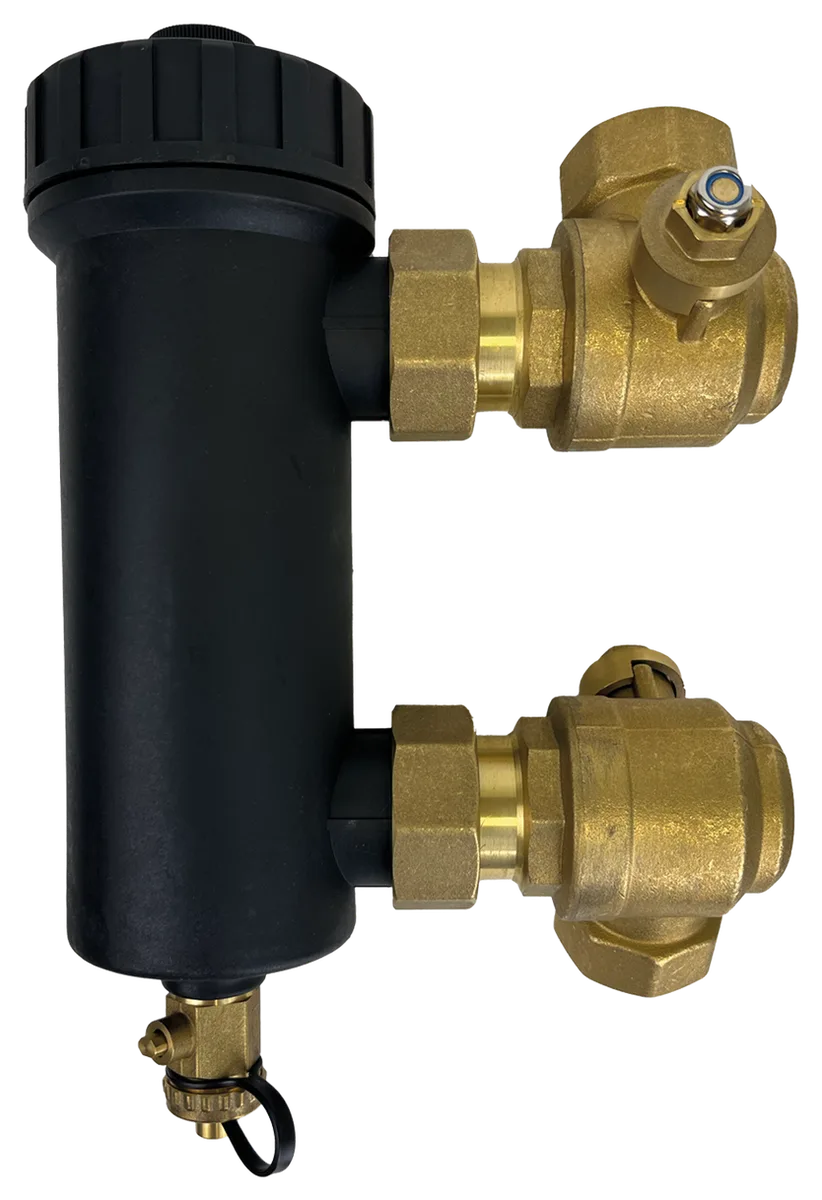

I-005 - magnetinis filtras 1¼" vamzdžiui šildymo sistemai, kuriai reikia didesnio srauto, pavyzdžiui, su šilumos siurbliu. Nuo I-004 jis skiriasi konstrukcija: įvadas ir išvadas yra vienas virš kito viename vertikalaus korpuso šone, todėl filtrą galima statyti ant horizontalaus arba vertikalaus vamzdžio. Jo darbinis slėgis - iki 6 bar, o srautas pagal gamintojo duomenis - iki 190 l/min.
Magnetas - pailgas strypas įvorėje: ištraukus jį pro viršų ir atidarius apatinį išleidimo vožtuvą, nešvarumai išleidžiami neatsukant dangčio. Nerūdijančio plieno tinklelį galima išimti ir išvalyti atsukus dangtį. Viršuje yra nuorinimo vožtuvas, abiejose jungtyse - rutuliniai vožtuvai.
Kur naudojama
- Šildymo sistema su šilumos siurbliu
- Grįžtamasis vamzdis prieš katilą ar šaldymo agregatą
- Korozijos inhibitoriaus įpylimas į sistemą
Į ką atkreipti dėmesį
Korpusas turi stovėti vertikaliai, o darbinis slėgis - ne didesnis kaip 6 bar. Gamintojas nurodo filtrą statyti siurblio įsiurbimo pusėje. Kai reikia didesnio slėgio, iki 10 bar, ar didesnio srauto, rinkitės I-004 1¼" - iki 260 l/min, tačiau jo įvadas ir išvadas vienoje ašyje, todėl jis tinka horizontaliam vamzdžiui.
Nuotraukos
Techniniai duomenys
- Didžiausias našumas
- 11.4 m³/h (190 l/min)
- Darbinis slėgis
- 6 bar
- Prijungimas
- 1¼"
- Didžiausia skysčio temperatūra
- 100 °C
- Didžiausia glikolio koncentracija
- 50 %
- Matmenys
- 317 / 190 mm
- Svoris
- 2.18 kg
- Kodas
- 003512
- EAN
- 5903887246095
